Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature

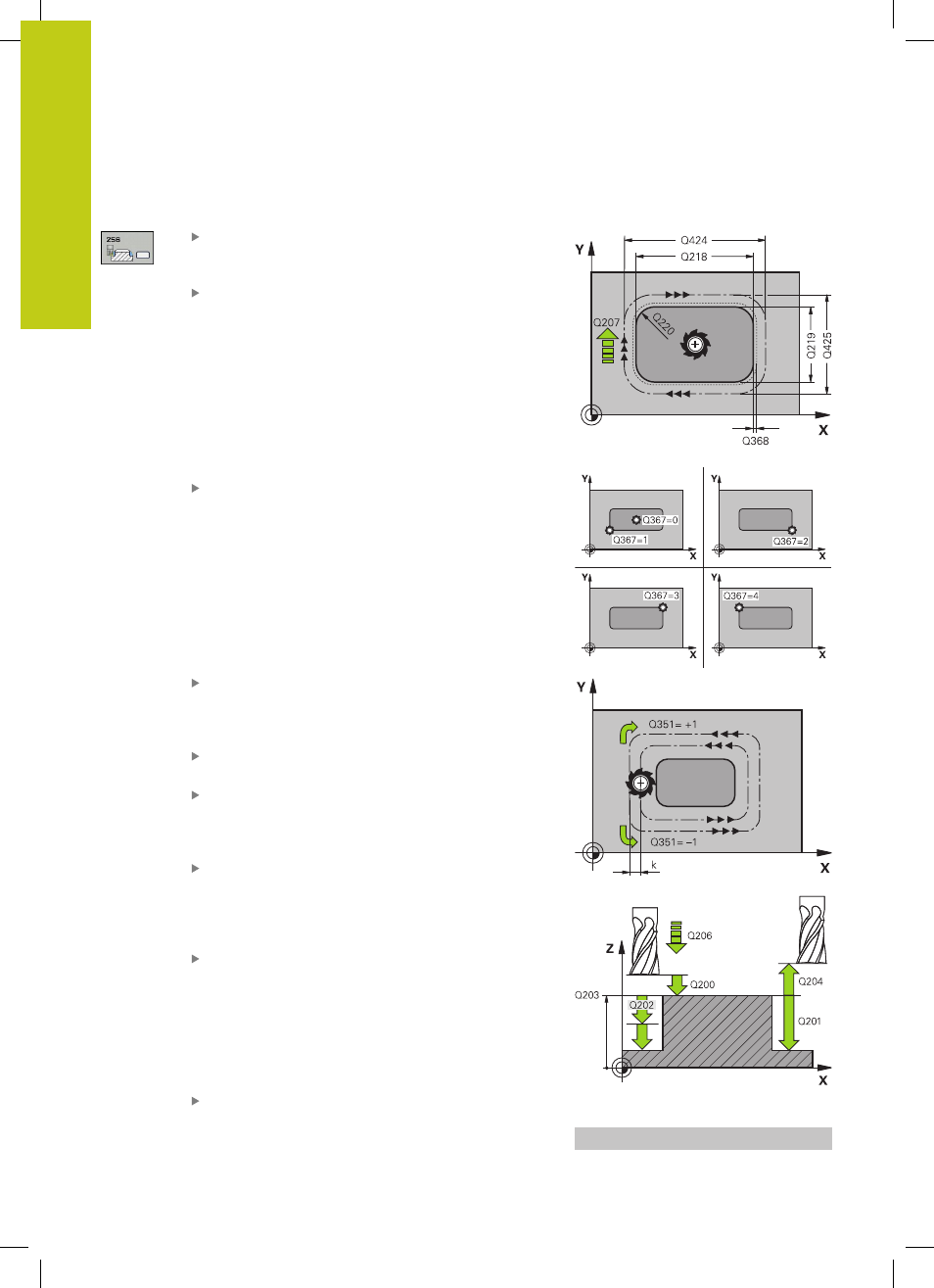

5.6 ISOLA RETTANGOLARE (ciclo 256, DIN/ISO: G256)
5
164
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
LUNGHEZZA LATO PRIMARIO Q218: lunghezza
dell'isola parallela all'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
QUOTA PZ GREZZO LUNGH. LATO 1 Q424:
lunghezza dell'isola grezza, parallela all'asse
principale del piano di lavoro.
Inserire la quota pz.
grezzo lungh. lato 1 maggiore della lunghezza lato
primario. Il TNC esegue più accostamenti laterali,
se la differenza tra quota del pezzo grezzo 1 e quota
di finitura 1 è maggiore dell'accostamento laterale
ammesso (raggio utensile per sovrapposizione
traiettorie
Q370). Il TNC calcola sempre un
accostamento laterale costante. Campo di
immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q219: lunghezza
dell'isola, parallela all'asse secondario del piano di
lavoro.
Inserire la quota pz. grezzo lungh. lato 2
maggiore della
lunghezza lato secondario. Il TNC
esegue più accostamenti laterali, se la differenza
tra quota del pezzo grezzo 2 e quota di finitura 2
è maggiore dell'accostamento laterale ammesso
(raggio utensile per sovrapposizione traiettorie
Q370). Il TNC calcola sempre un accostamento
laterale costante. Campo di immissione da 0 a
99999,9999
QUOTA PZ GREZZO LUNGH. LATO 2 Q425:
lunghezza dell'isola grezza, parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
RAGGIO DELL'ANGOLO Q220: raggio dell'angolo
dell'isola. Campo di immissione da 0 a 99999,9999
SOVRAMETALLO LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro, che il TNC lascia nella lavorazione. Campo di
immissione da 0 a 99999,9999
ANGOLO DI ROTAZIONE Q224 (in valore assoluto):
angolo con cui tutta la lavorazione viene ruotata. Il
centro di rotazione si trova nella posizione in cui si
trova l’utensile al momento della chiamata del ciclo.
Campo di immissione da -360,0000 a 360,0000
POSIZIONE ISOLA Q367: posizione dell'isola riferita
alla posizione dell'utensile al momento della
chiamata del ciclo:
0 : posizione utensile = centro scanalatura
1 : posizione utensile = spigolo inferiore sinistro
2 : posizione utensile = spigolo inferiore destro
3 : posizione utensile = spigolo superiore destro
4 : posizione utensile = spigolo superiore sinistro
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO, FU, FZ
Blocchi NC
8 CYCL DEF 256 ISOLA RETTANGOLARE
