Cicli: conversioni di coordinate
10.7 FATTORE SCALA (ciclo 11, DIN/ISO: G72)
10
270
TNC 640 | Manuale utente programmazione di cicli | 4/2015
10.7 FATTORE SCALA (ciclo 11, DIN/ISO:
G72)

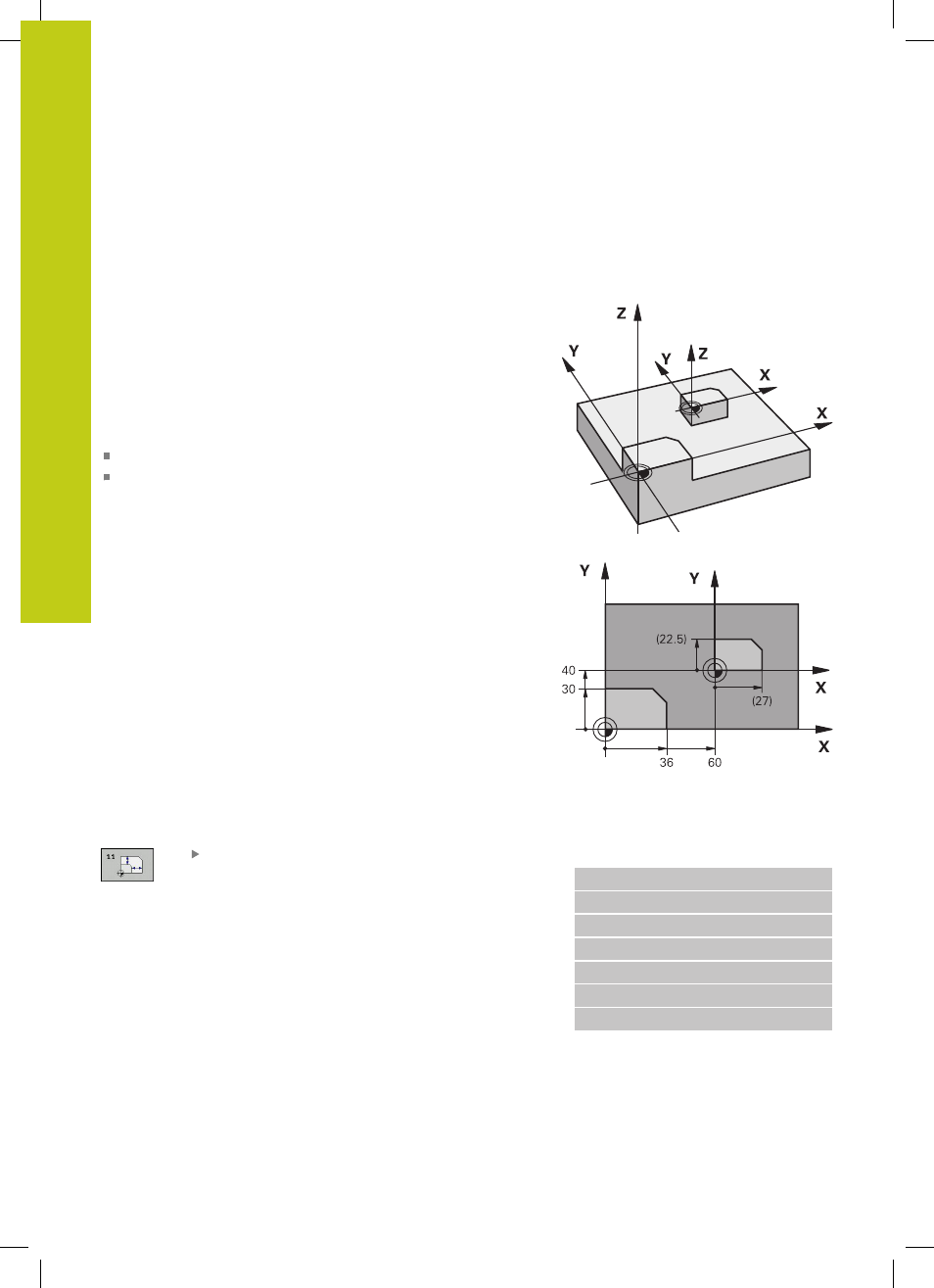

Attivazione
Nell'ambito di un programma il TNC può ingrandire o ridurre i
profili. In questo modo è possibile tenere conto, ad es., di fattori di
restringimento o di sovrametallo.
Il FATTORE SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo
Posizionamento con
immissione manuale. Il TNC visualizza il fattore di scala attivo nella
visualizzazione di stato supplementare.
Il fattore di scala è attivo
su tutti e tre gli assi delle coordinate contemporaneamente
per tutte le quote nei cicli
Premesse
Prima di un ingrandimento o di una riduzione è consigliabile
spostare l'origine su uno spigolo o un angolo del profilo.
Ingrandimento: SCL maggiore di 1 - 99,999 999
Riduzione: SCL minore di 1 - 0,000 001
Annullamento
Riprogrammare il ciclo FATTORE SCALA con fattore di scala 1.
Parametri ciclo
FATTORE?: inserire il fattore SCL (ingl.: scaling); il
TNC moltiplica coordinate e raggi con questo fattore
SCL (come descritto in "Attivazione"). Campo di
immissione da 0,000001 a 99,999999
Blocchi NC
11 CALL LBL 1
12 CYCL DEF 7.0 ORIGINE
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF 11.0 FATTORE SCALA
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
