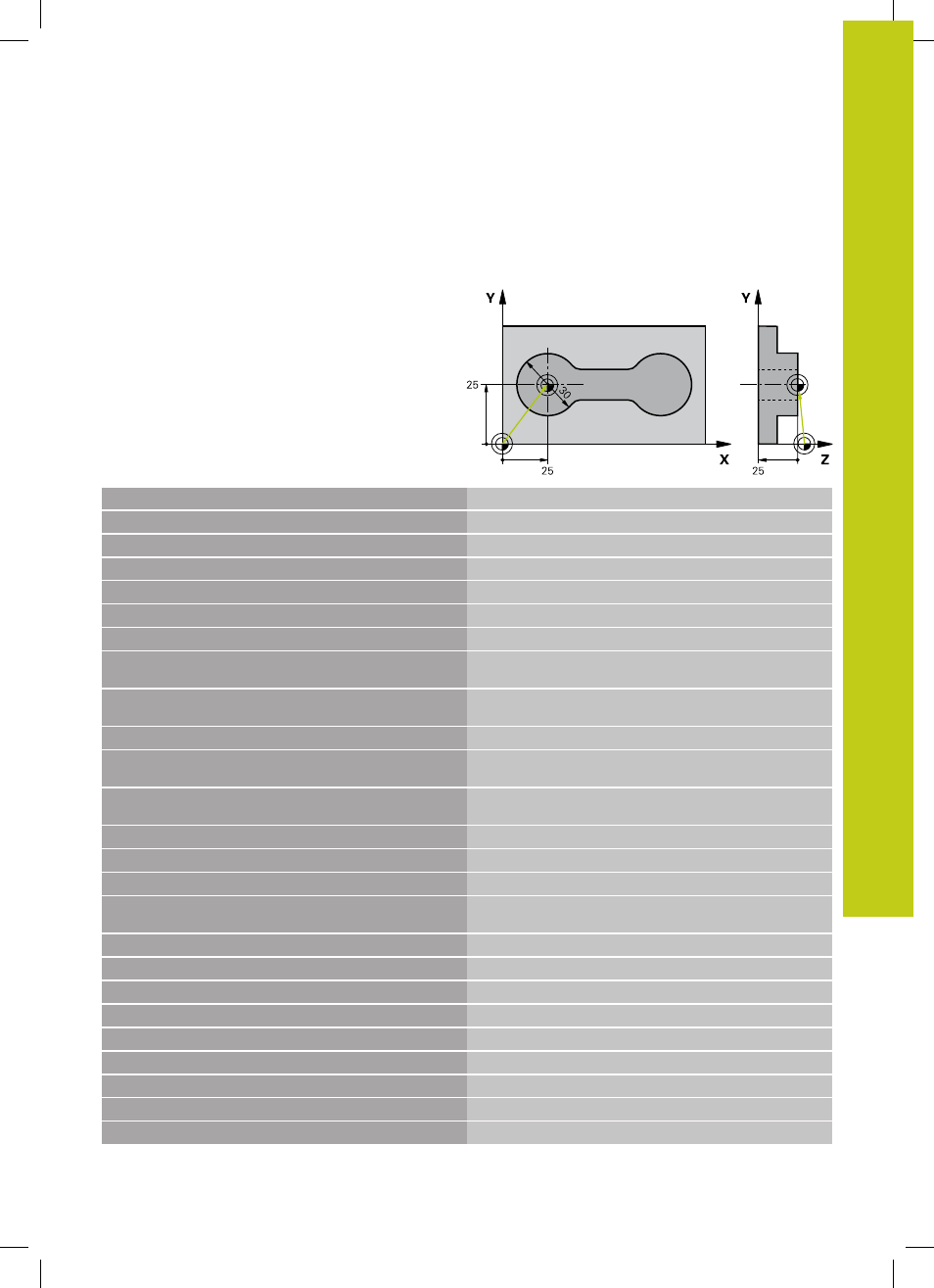

Esempio: impost. orig. sul bordo super. del pezzo e al centro di un
segmento di cerchio
15.14
15
TNC 640 | Manuale utente programmazione di cicli | 4/2015
531
15.14 Esempio: impost. orig. sul bordo
super. del pezzo e al centro di un
segmento di cerchio
0 BEGIN PGM CYC413 MM
1 TOOL CALL 69 Z
Chiamata utensile 0 per la definizione dell'asse del tastatore
2 TCH PROBE 413 RIF. ESTERNO CERCHIO
Q321=+25 ;CENTRO 1º ASSE
Centro del cerchio: coordinata X
Q322=+25 ;CENTRO 2º ASSE
Centro del cerchio: coordinata Y
Q262=30 ;DIAMETRO NOMINALE
Diametro del cerchio
Q325=+90 ;ANGOLO DI PARTENZA Angolo in coordinate polari del 1º punto da tastare
Q247=+45 ;ANGOLO INCREMENTALE Angolo incrementale per il calcolo dei punti da tastare da 2 a
4
Q261=-5 ;ALTEZZA MISURATA Coordinata dell'asse del tastatore su cui si esegue la
misurazione
Q320=2 ;DISTANZA SICUREZZA Distanza di sicurezza in aggiunta alla colonna SET_UP
Q260=+10 ;ALTEZZA DI SICUREZZA Altezza cui il tastatore può spostarsi senza rischio di
collisione
Q301=0 ;SPOST. A ALT. SICUR.
Senza spostamento all'altezza di sicurezza tra i punti da
misurare
Q305=0 ;NUMERO SU TABELLA Impostazione dell'indicazione
Q331=+0 ;ORIGINE Impostazione su 0 del valore in X
Q332=+10 ;ORIGINE Impostazione su 10 del valore in Y
Q303=+0 ;TRASF. VALORE MISURA Nessuna funzione, poiché l'indicazione deve essere
impostata
Q381=1 ;TASTATURA ASSE TS
Impostazione anche dell'origine nell'asse TS
Q382=+25 ;1º COORD. PER ASSE TS
Coordinata X del punto da tastare
Q383=+25 ;2º COORD. PER ASSE TS
Coordinata Y del punto da tastare
Q384=+25 ;3º COORD. PER ASSE TS
Coordinata Z del punto da tastare
Q333=+0 ;ORIGINE
Impostazione su 0 del valore in Z
Q423=4 ;N. PUNTI MISURATI
Misurazione del cerchio con 4 tastature
Q365=0 ;TIPO DI TRAIETTORIA
Spostamento tra i punti di misura sulla traiettoria circolare
3 CALL PGM 35K47
Chiamata del programma di lavorazione
4 END PGM CYC413 MM
