Cicli di lavorazione: superficie cilindrica
8.4 FRESATURA DI ISOLA SU SUPERFICIE CILINDRICA (ciclo 29, DIN/
ISO: G129, opzione software 1)
8
234
TNC 640 | Manuale utente programmazione di cicli | 4/2015
8.4 FRESATURA DI ISOLA SU
SUPERFICIE CILINDRICA (ciclo 29,
DIN/ISO: G129, opzione software 1)

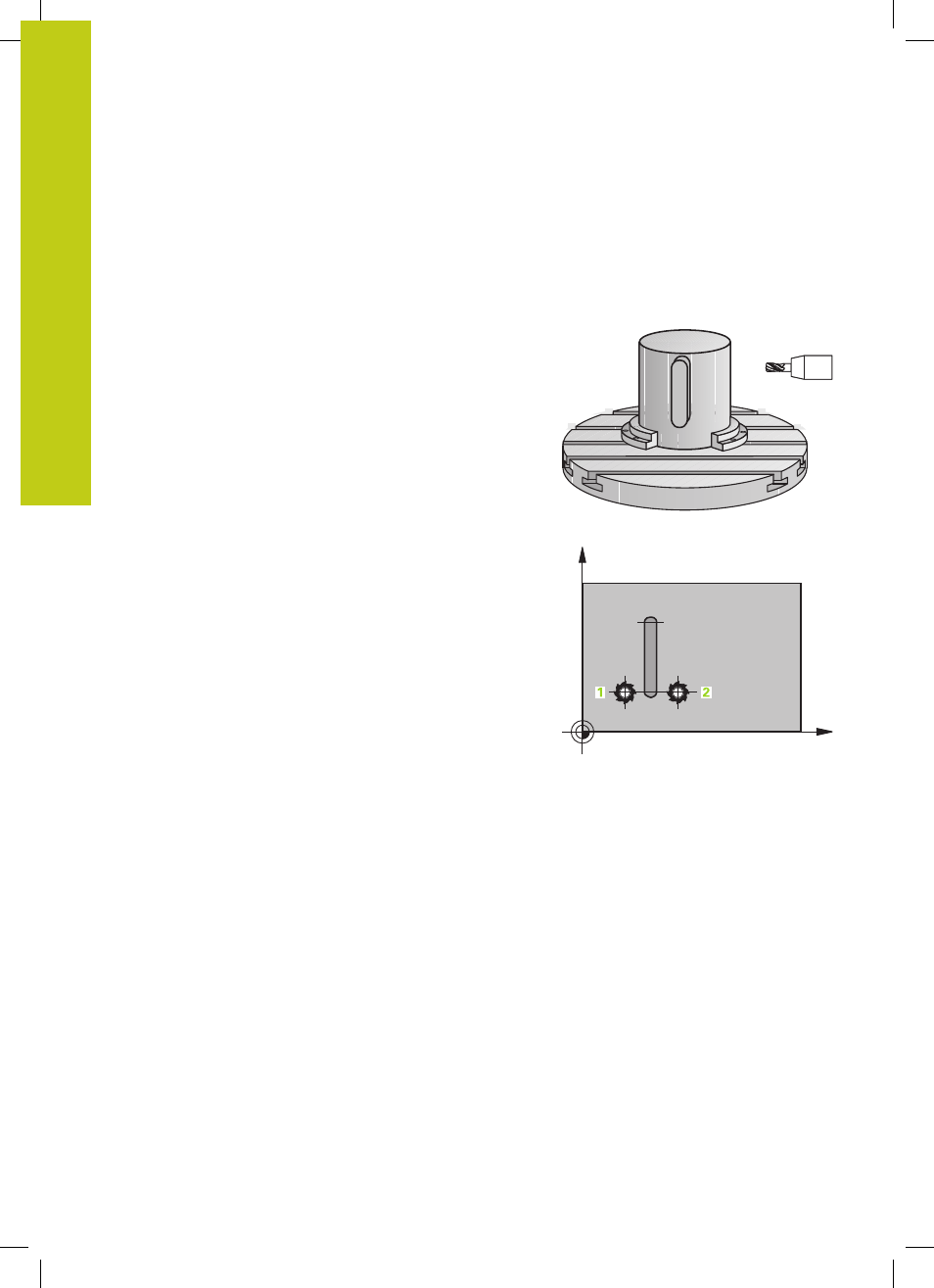

Esecuzione del ciclo
Con questo ciclo, è possibile trasferire un'isola definita nello
sviluppo sulla superficie di un cilindro. In questo ciclo il TNC pone
l'utensile in modo tale che, con correzione del raggio attiva, le
pareti siano sempre parallele tra loro. Programmare la traiettoria
centrale dell'isola indicando la correzione del raggio utensile.
Tramite la correzione del raggio si definisce se il TNC dovrà
eseguire l'isola in modo concorde o in modo discorde.
Sulle estremità dell'isola il TNC inserisce sempre un semicerchio
con raggio pari a metà larghezza dell'isola.
1 Il TNC posiziona l'utensile sopra il punto di partenza
della lavorazione. Il TNC calcola il punto di partenza dalla
larghezza dell'isola e dal diametro dell'utensile. Questo è
collocato, spostato per metà larghezza dell'isola e per il
diametro dell'utensile, accanto al primo punto definito nel
sottoprogramma del profilo. La correzione del raggio determina
se la partenza avviene a sinistra (
1 , RL=concorde) o a destra
dell'isola ( 2 , RR=discorde)
2 Dopo che il TNC ha eseguito il posizionamento sulla prima
profondità incremento, l'utensile si avvicina alla parete dell'isola
in modo tangenziale su un arco di cerchio con avanzamento di
fresatura Q12. Eventualmente viene considerato il sovrametallo
laterale
3 L'utensile esegue la fresatura alla prima profondità incremento
con avanzamento Q12 lungo la parete dell'isola, fino al
completamento di questa
4 In seguito l'utensile si stacca tangenzialmente dalla parete
dell'isola, ritornando al punto di partenza della lavorazione
5 Questa procedura (da 2 a 4) si ripete fino al raggiungimento
della PROFONDITÀ Q1 programmata
6 Alla fine l'utensile si riporta ad altezza di sicurezza nell'asse
utensile oppure all'ultima posizione programmata prima del ciclo
Y (Z)
X (C)
