Impiego dei cicli di lavorazione
2.3 Definizione sagoma PATTERN DEF
2
64
TNC 640 | Manuale utente programmazione di cicli | 4/2015

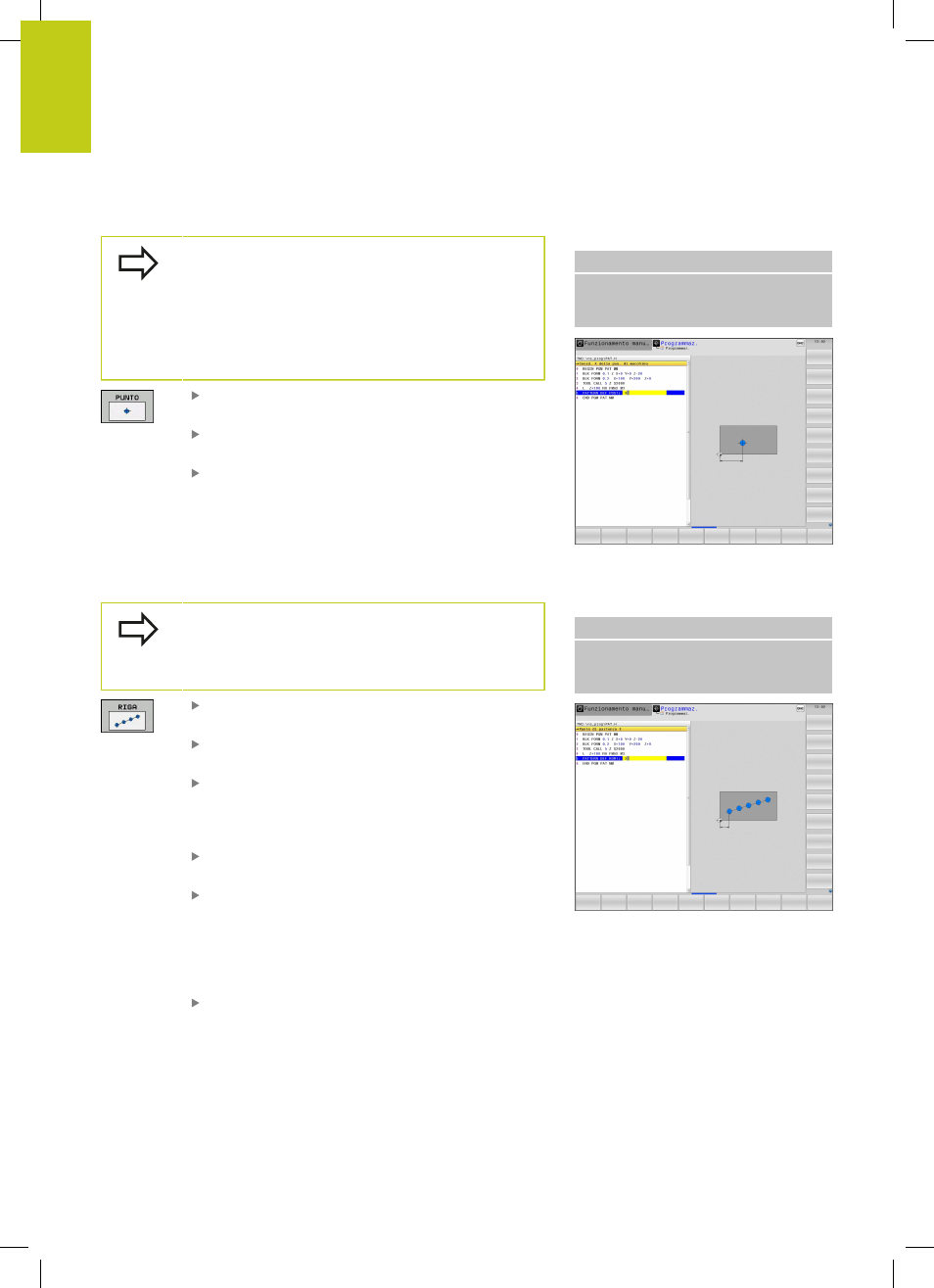

Definizione di singole posizioni di lavorazione
Si possono inserire al massimo 9 posizioni di
lavorazione, confermare ogni volta il valore inserito con
il tasto
ENT.
Se si definisce una
Superficie del pezzo in Z diversa
da 0, questo valore ha effetto aggiuntivo rispetto
alla superficie del pezzo
Q203 definita nel ciclo di
lavorazione.
Coord. X della pos. di macchina (in valore
assoluto): inserire la coordinata X
Coord. Y della pos. di macchina (in valore
assoluto): inserire la coordinata Y
Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y
+75 Z+0)
Definizione di riga singola
Se si definisce una
Superficie del pezzo in Z diversa
da 0, questo valore ha effetto aggiuntivo rispetto
alla superficie del pezzo
Q203 definita nel ciclo di
lavorazione.
Punto di partenza X (in valore assoluto): coordinata
del punto di partenza della riga nell'asse X
Punto di partenza Y (in valore assoluto): coordinata
del punto di partenza della riga nell'asse Y
Distanza posizioni lavorazione (in valore
incrementale): distanza tra le posizioni di
lavorazione. Il valore può essere inserito con segno
positivo o negativo
Numero di lavorazioni: numero totale delle
posizioni di lavorazione
Rotazione di tutta la sagoma (in valore assoluto):
angolo di rotazione intorno al punto di partenza
indicato. Asse di riferimento: asse principale del
piano di lavoro attivo (ad es. X con asse utensile Z).
Il valore può essere inserito con segno positivo o
negativo
Coordinata superficie del pezzo (in valore
assoluto): inserire la coordinata Z da cui deve partire
la lavorazione
Blocchi NC
10 L Z+100 R0 FMAX
11 PATTERN DEF ROW1
(X+25 Y+33,5 D+8 NUM5 ROT+0 Z
+0)
