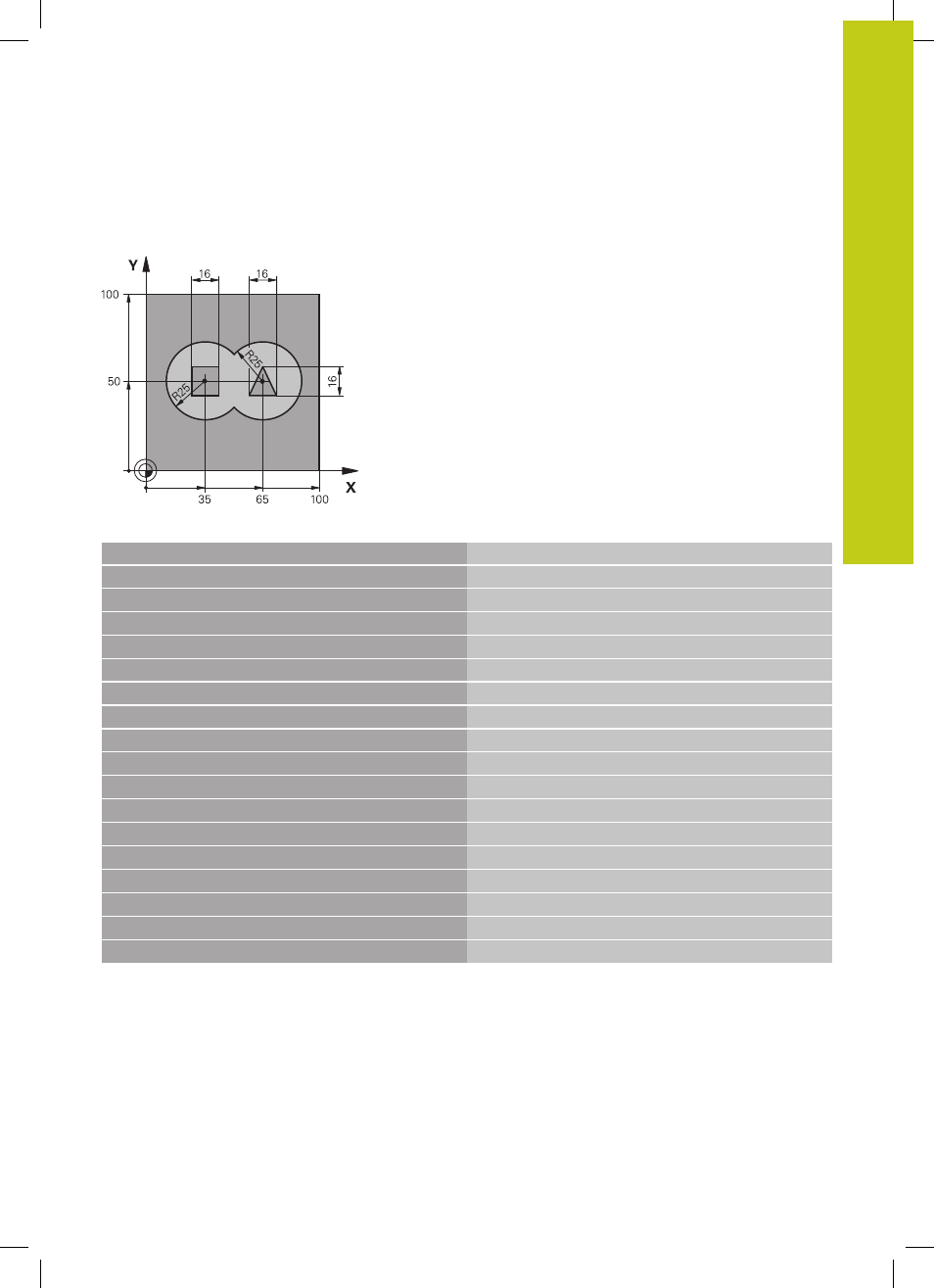

Esempio: sgrossatura e finitura di profili sovrapposti
con formula del profilo
0 BEGIN PGM PROFILO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Definizione utensile fresa di sgrossatura
4 TOOL DEF 2 L+0 R+3 Definizione utensile fresa di finitura
5 TOOL CALL 1 Z S2500 Chiamata utensile fresa di sgrossatura
6 L Z+250 R0 FMAX
Disimpegno utensile
7 SEL CONTOUR “MODEL“
Indicazione del programma di definizione del profilo
8 CYCL DEF 20 DATI PROFILO
Definizione dei parametri generali di lavorazione
Q1=-20 ;PROF. FRESATURA
Q2=1 ;SOVRAPP. TRAIETTORIA UT.
Q3=+0.5 ;SOVRAM. LATERALE
Q4=+0.5 ;SOVRAM. PROFONDITÀ
Q5=+0 ;COORD. SUPERFICIE
Q6=2 ;DISTANZA SICUREZZA
Q7=+100 ;ALTEZZA DI SICUREZZA
Q8=0.1 ;RAGGIO ARROTOND.
Q9=-1 ;SENSO DI ROTAZIONE
