Cicli: tornitura

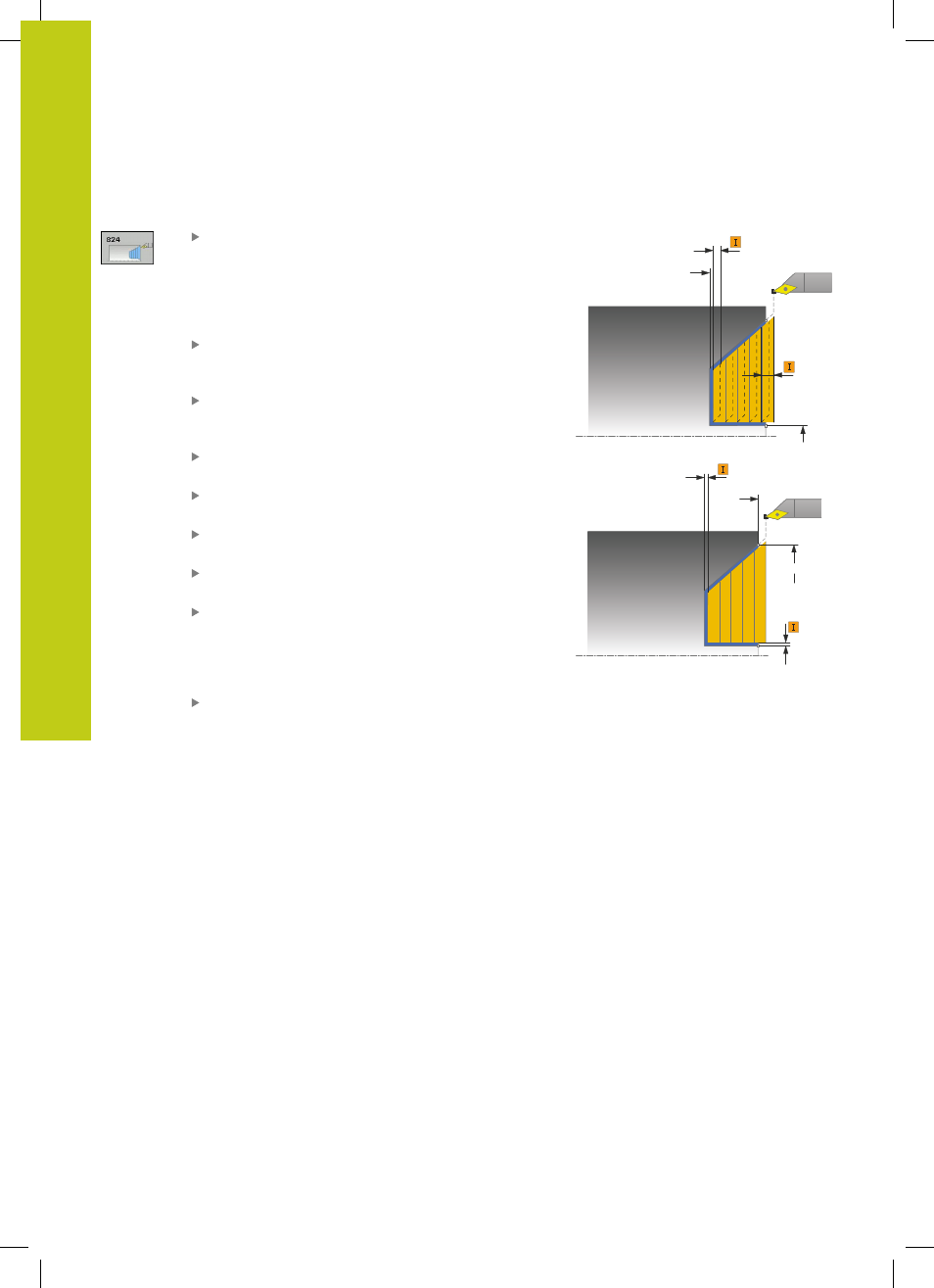

12.14 TORNITURA RADIALE ESTESA CON ENTRATA
(ciclo 824, DIN/ISO: G824)
12
370
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
DIAMETRO AVVIO PROFILO Q491: coordinata
X del punto di partenza del percorso di entrata
(indicazione del diametro)
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza del percorso di entrata
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale del profilo (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
del profilo
ANGOLO FIANCO Q495: angolo del fianco di entrata.
L'angolo di riferimento è la parallela all'asse rotativo.
TIPO ELEMENTO INIZIALE Q501: definizione del tipo
di elemento a inizio profilo (superficie perimetrale):
0 : nessun elemento supplementare
1 : l'elemento è uno smusso
2 : l'elemento è un raggio
DIMENSIONE ELEM. INIZIALE Q502: dimensione
dell'elemento iniziale (sezione smusso)
Q460
Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
