Cicli: tornitura

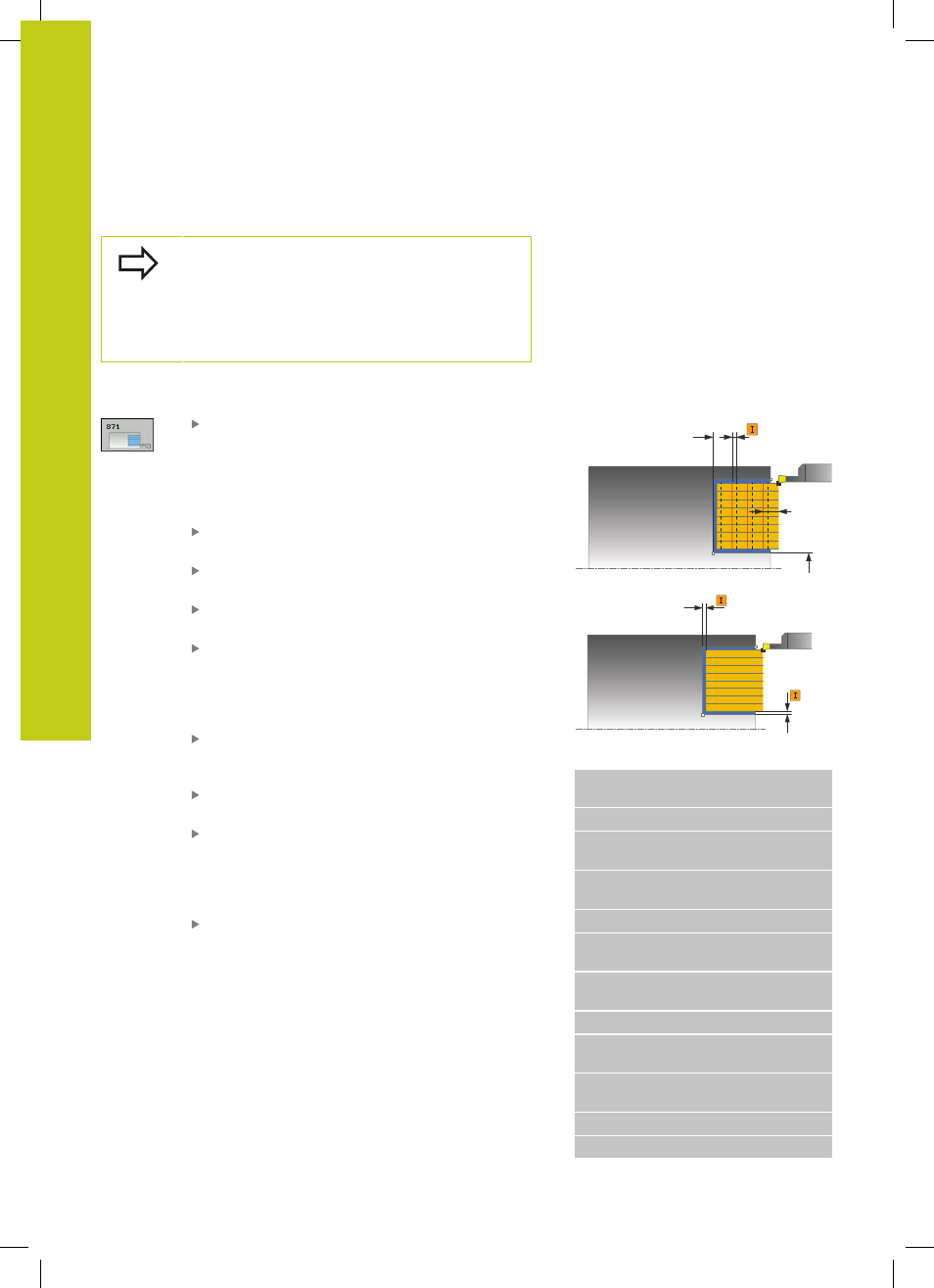

12.25 TRONCATURA ASSIALE
(ciclo 871, DIN/ISO: G871)
12
412
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Per la programmazione
Programmare un'istruzione di posizionamento prima
della chiamata del ciclo sul punto di partenza con
correzione del raggio
R0.
La posizione dell'utensile alla chiamata del ciclo
determina la grandezza dell'area da lavorare (punto di
partenza del ciclo).
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460: parametro riservato,
attualmente inattivo
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale del profilo (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
del profilo
AVANZAMENTO SGROSSATURA Q478: velocità
di avanzamento in sgrossatura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
DIAMETRO SOVRAMETALLO Q483 (in valore
incrementale): sovrametallo sul diametro del profilo
definito
SOVRAMETALLO Z Q484 (in valore incrementale):
sovrametallo sul profilo definito in direzione assiale
AVANZAMENTO FINITURA Q505: velocità di
avanzamento durante la finitura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
LIMITAZIONE INCREMENTO Q463: profondità di
troncatura max. per ogni passata
Q460
Ø Q493
Q494
Q463
Ø Q483
Q484
Blocchi NC
11 CYCL DEF 871 TRONCATURA
ASSIALE
Q215=+0
;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI
SICUREZZA
Q493=+50 ;DIAMETRO FINE
PROFILO
Q494=-10 ;FINE PROFILO Z
Q478=+0.3 ;AVANZAMENTO
SGROSSATURA
Q483=+0.4 ;SOVRAMETALLO
DIAMETRO
Q484=+0.2 ;SOVRAMETALLO Z
Q505=+0.2 ;AVANZAMENTO
FINITURA
Q463=+0 ;LIMITAZIONE
INCREMENTO
12 L X+65 Y+0 Z+2 FMAX M303
13 CYCL CALL
