15.4 ORIGINE SU RETTANGOLO INTERNO (ciclo 410, DIN/ISO: G410)
15
494
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo

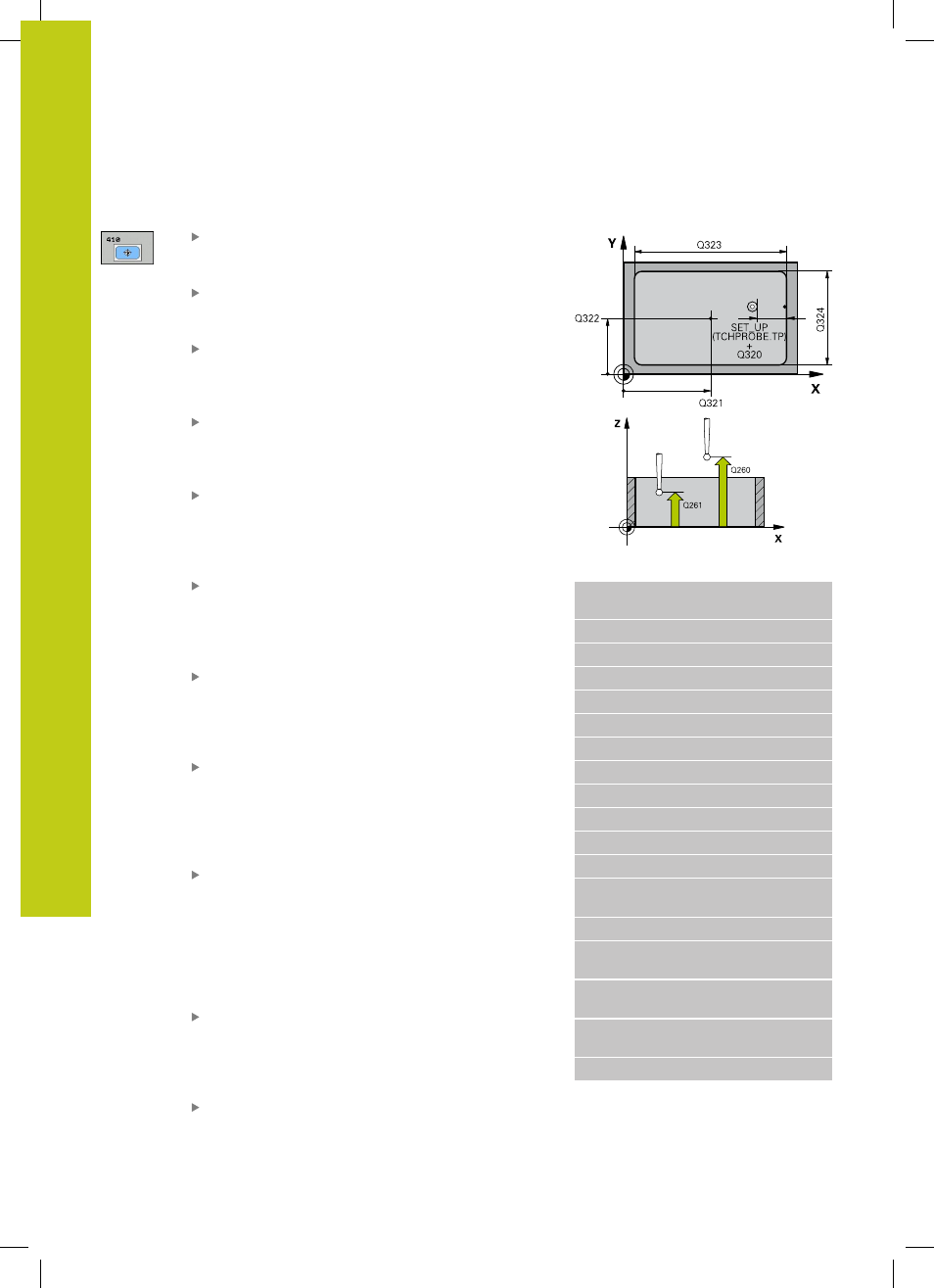

CENTRO 1º ASSE Q321 (in valore assoluto): centro
della tasca nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q322 (in valore assoluto): centro
della tasca nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
LUNGHEZZA LATO PRIMARIO Q323 (in valore
incrementale): lunghezza della tasca, parallela
all'asse principale del piano di lavoro. Campo di
immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q324 (in valore
incrementale): lunghezza della tasca, parallela
all'asse secondario del piano di lavoro. Campo di
immissione da 0 a 99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
NUMERO ORIGINE IN TABELLA Q305: indicare il
numero nella tabella origini/tabella Preset nel quale
il TNC deve memorizzare le coordinate del centro
della tasca. Se Q303=1: programmando Q305=0,
il TNC imposta l'origine automaticamente al centro
della tasca. Se Q303=0: programmando Q305=0, il
TNC descrive la riga 0 della tabella origini. Campo di
immissione da 0 a 99999
NUOVA ORIGINE ASSE PRINCIPALE Q331 (in valore
assoluto): coordinata nell'asse principale sulla quale
il TNC deve impostare il centro della tasca rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
NUOVA ORIGINE ASSE SECONDARIO Q332 (in
valore assoluto): coordinata nell'asse secondario
sulla quale il TNC deve impostare il centro della
tasca rilevato. Impostazione di base = 0. Campo di
immissione da -99999,9999 a 99999,9999
Blocchi NC
5 TCH PROBE 410 RIF. INTERNO
RETTAN.
Q321=+50
;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q323=60 ;LUNGHEZZA 1º LATO
Q324=20 ;LUNGHEZZA 2º LATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q305=10 ;NUMERO SU TABELLA
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
Q383=+50 ;2º COORD. PER ASSE
TS
Q384=+0 ;3º COORD. PER ASSE
TS
Q333=+1 ;ORIGINE
