Cicli di lavorazione: superficie cilindrica

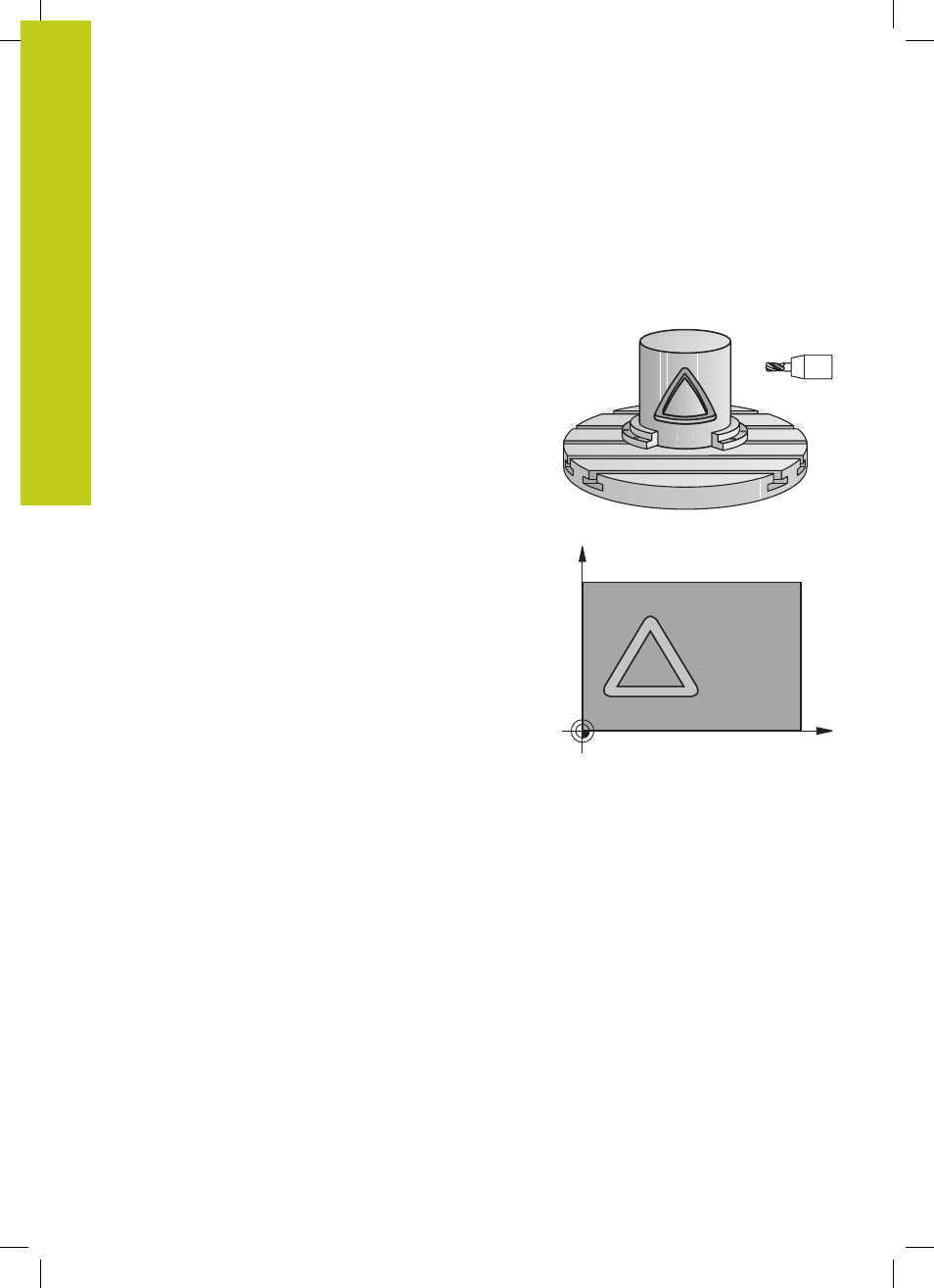

8.3 FRESATURA DI SCANALATURA SU SUPERFICIE CILINDRICA (ciclo
28, DIN/ISO: G128, opzione software 1)
8
230
TNC 640 | Manuale utente programmazione di cicli | 4/2015
8.3 FRESATURA DI SCANALATURA SU
SUPERFICIE CILINDRICA (ciclo 28,
DIN/ISO: G128, opzione software 1)
Esecuzione del ciclo
Con questo ciclo è possibile trasferire una scanalatura di guida
definita nello sviluppo sulla superficie di un cilindro. Contrariamente
al ciclo 27, in questo ciclo il TNC pone l'utensile in modo tale che,
con correzione del raggio attiva, le pareti siano quasi parallele tra
loro. Si ottengono pareti esattamente parallele tra loro impiegando
un utensile con dimensione esattamente uguale alla larghezza della
scanalatura.
Quanto più piccolo è l'utensile rispetto alla larghezza della
scanalatura, tanto maggiori sono le distorsioni in caso di traiettorie
circolari e di rette oblique. Per minimizzare queste distorsioni
condizionate dallo spostamento, è possibile definire il parametro
Q21. Questo parametro indica la tolleranza con cui il TNC
approssima la scanalatura da realizzare a una scanalatura realizzata
con un utensile avente diametro corrispondente alla larghezza della
scanalatura.
Programmare la traiettoria centrale del profilo indicando la
correzione del raggio utensile. Tramite la correzione del raggio si
definisce se il TNC dovrà eseguire la scanalatura in modo concorde
o in modo discorde.
1 Il TNC posiziona l'utensile sopra il punto di penetrazione
2 Il TNC sposta l'utensile in perpendicolare alla prima profondità
incremento. L'avvicinamento viene eseguito in tangenziale o su
una retta con avanzamento di fresatura Q12. Il comportamento
di avvicinamento dipende dai parametri ConfigDatum,
CfgGeoCycle, apprDepCylWall.
3 Alla prima PROFONDITÀ INCREMENTO l'utensile fresa con
AVANZAMENTO DI FRESATURA Q12 lungo la parete della
scanalatura tenendo conto del sovrametallo laterale di finitura.
4 Alla fine del profilo il TNC sposta l'utensile sulla parete opposta
della scanalatura e lo riporta al punto iniziale di penetrazione.
5 Questa procedura (da 2 a 3) si ripete fino al raggiungimento
della PROFONDITÀ Q1 programmata.
6 Se è stata definita la tolleranza Q21, il TNC esegue la
ripassatura, in modo da ottenere pareti della scanalatura per
quanto possibile parallele.
7 Alla fine l'utensile ritorna ad altezza di sicurezza nell'asse
utensile oppure all'ultima posizione programmata prima del
ciclo. In funzione dei parametri ConfigDatum, CfgGeoCycle,
posAfterContPocket.
Y (Z)
X (C)
