Cicli di lavorazione: maschiatura / fresatura filetto
4.3 MASCHIATURA senza compensatore utensile (ciclo 207, DIN/
ISO: G207)
4
112
TNC 640 | Manuale utente programmazione di cicli | 4/2015

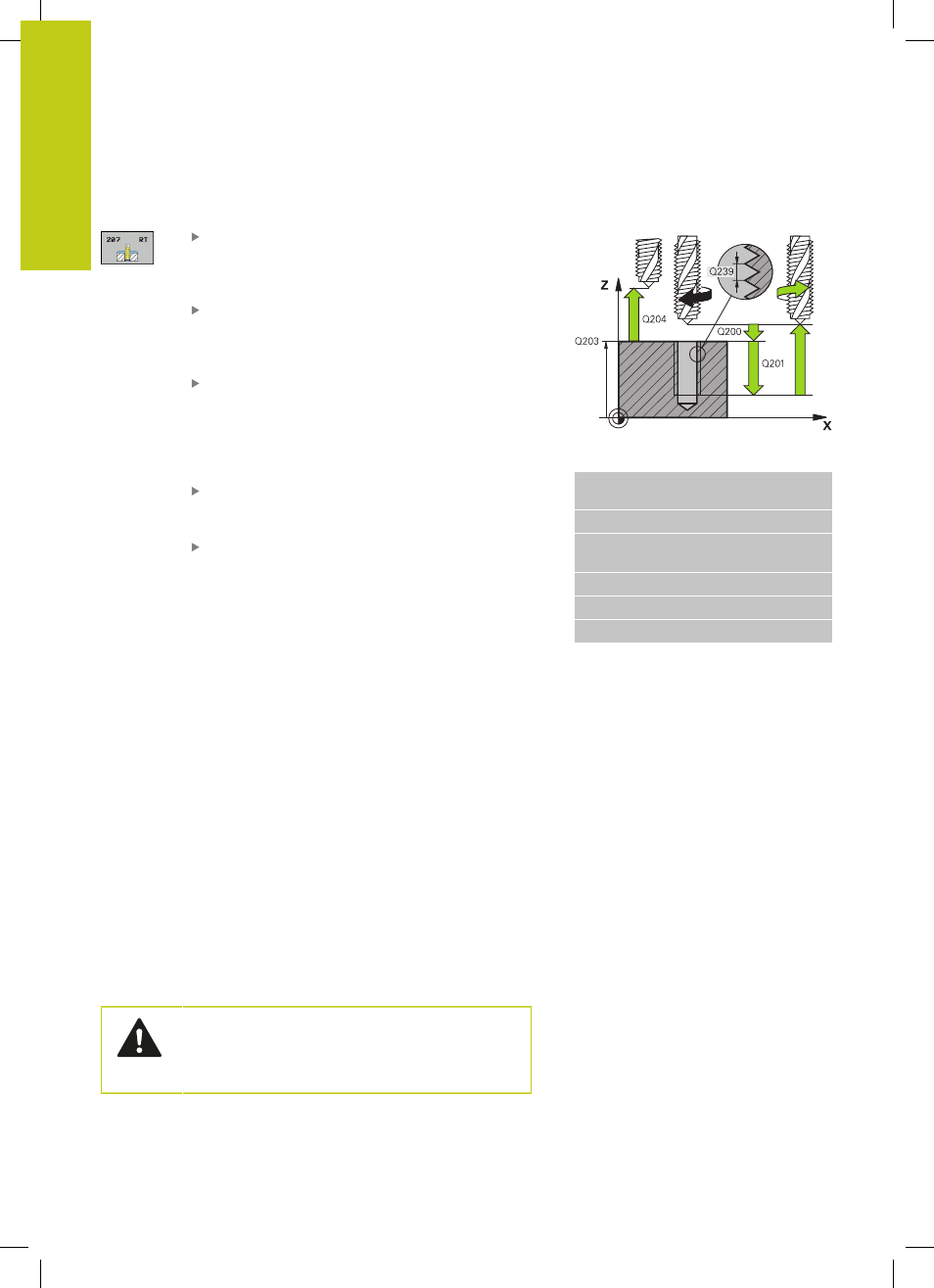

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
Passo filettatura Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
Blocchi NC
26 CYCL DEF 207 MASCH.RIGIDA
NUOVO
Q200=2
;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ DI
FILETTATURA
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Disimpegno in un'interruzione del programma
Disimpegno nel modo operativo manuale
Se non si intende interrompere la procedura di filettatura,
premere il tasto Arresto NC. Compare un softkey per il
disimpegno dal filetto nel livello softkey inferiore. Se si preme
questo softkey e il tasto Start NC, l'utensile ritorna dal foro
al punto di partenza della lavorazione. Il mandrino si arresta
automaticamente e il TNC visualizza un messaggio.
Disimpegno nel modo operativo Esecuzione continua,
Esecuzione singola
Se non si intende interrompere la procedura di filettatura,
premere il tasto Arresto NC e quindi STOP INTERNO. Il TNC
visualizza il softkey
OPERAZ. MANUALE. Dopo aver premuto il
softkey OPERAZ. MANUALE l'utensile può essere disimpegnato
nell'asse mandrino attivo. Se dopo l'interruzione si desidera
proseguire nuovamente la lavorazione, premere il softkey
RIPOSIZ. e Start NC. Il TNC riporta l'utensile alla posizione di
partenza.
In disimpegno l'utensile può essere spostato in
direzione positiva e negativa dell'asse utensile.
Durante il disimpegno prestare particolare attenzione
- Pericolo di collisione!
