Cicli di tastatura: rilevamento automatico delle origini
15.9 ORIGINE SU SPIGOLO INTERNO (ciclo 415, DIN/ISO: G415)
15
516
TNC 640 | Manuale utente programmazione di cicli | 4/2015

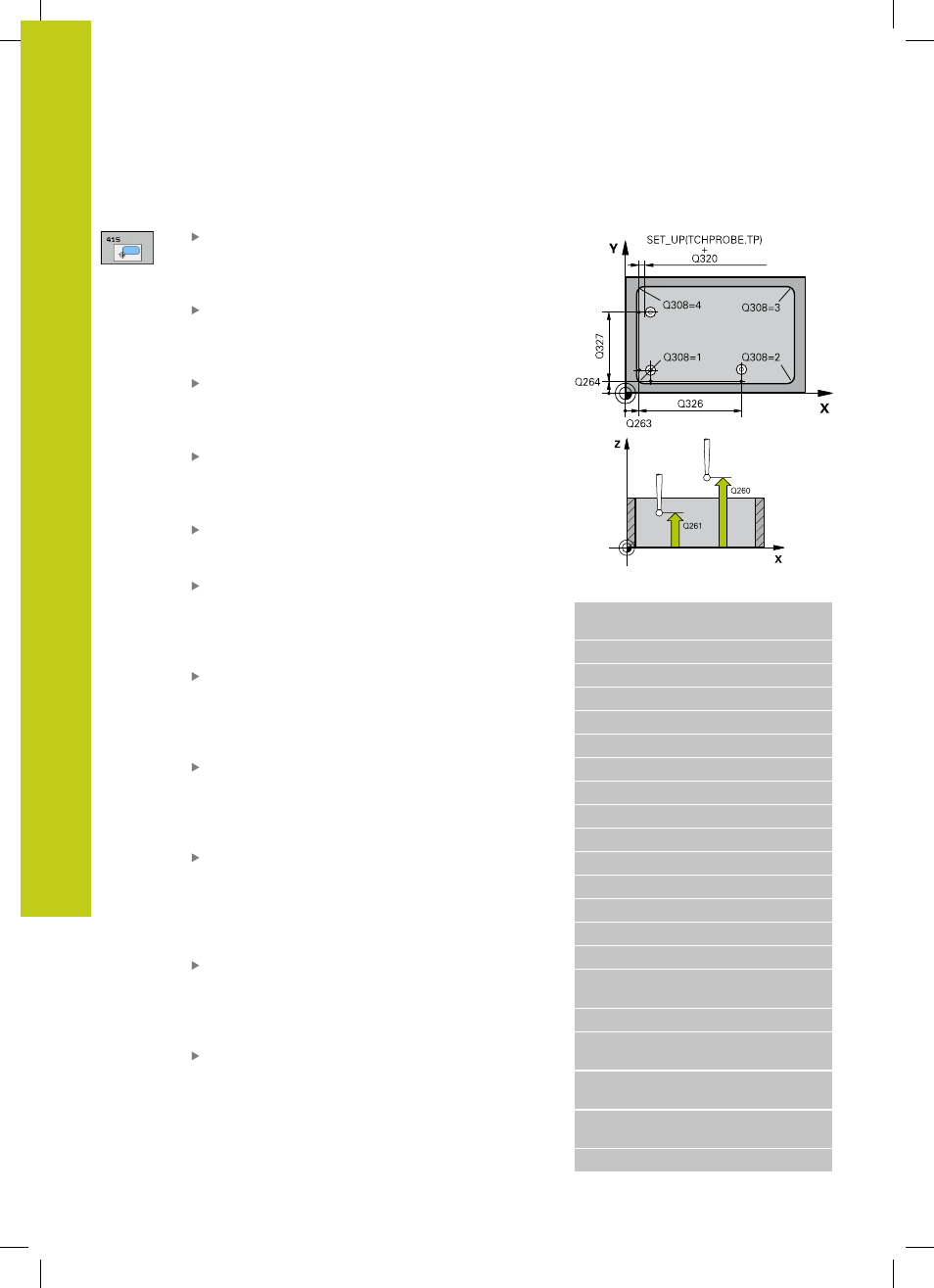

Parametri ciclo
1º PUNTO MIS. 1º ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1º PUNTO MIS. 2º ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
DISTANZA 1º ASSE Q326 (in valore incrementale):
distanza tra il primo ed il secondo punto da misurare
nell'asse principale del piano di lavoro. Campo di
immissione da 0 a 99999,9999
DISTANZA 2º ASSE Q327 (in valore incrementale):
distanza tra il terzo e il quarto punto da misurare
nell'asse secondario del piano di lavoro. Campo di
immissione da 0 a 99999,9999
SPIGOLO Q308: numero dello spigolo sul quale il
TNC deve impostare l'origine. Campo di immissione
da 1 a 4
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
ESEGUI ROTAZIONE BASE Q304: definizione se
il TNC deve compensare la posizione obliqua del
pezzo con una rotazione base:
0 : senza rotazione base
1 : con rotazione base
NUMERO ORIGINE IN TABELLA Q305: indicare
il numero nella tabella origini/tabella Preset nel
quale il TNC deve memorizzare le coordinate dello
spigolo. Se Q303=1: programmando Q305=0,
il TNC imposta l'origine automaticamente sullo
spigolo. Se Q303=0: programmando Q305=0, il
TNC descrive la riga 0 della tabella origini. Campo di
immissione da 0 a 99999
Blocchi NC
5 TCH PROBE 415 RIF. SPIGOLO
ESTERNO
Q263=+37
;1º PUNTO 1º ASSE
Q264=+7 ;1º PUNTO 2º ASSE
Q326=50 ;DISTANZA 1º ASSE
Q296=+95 ;3º PUNTO 1º ASSE
Q297=+25 ;3º PUNTO 2º ASSE
Q327=45 ;DISTANZA 1º ASSE
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q304=0 ;ROTAZIONE BASE
Q305=7 ;NUMERO SU TABELLA
Q331=+0 ;ORIGINE
Q332=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
Q383=+50 ;2º COORD. PER ASSE
TS
Q384=+0 ;3º COORD. PER ASSE
TS
Q333=+1 ;ORIGINE
