Cicli: tornitura
12.21 TRONCATURA-TORNITURA PROFILO ASSIALE
(ciclo 850, DIN/ISO: G850)
12
396
TNC 640 | Manuale utente programmazione di cicli | 4/2015
12.21 TRONCATURA-TORNITURA PROFILO
ASSIALE
(ciclo 850, DIN/ISO: G850)

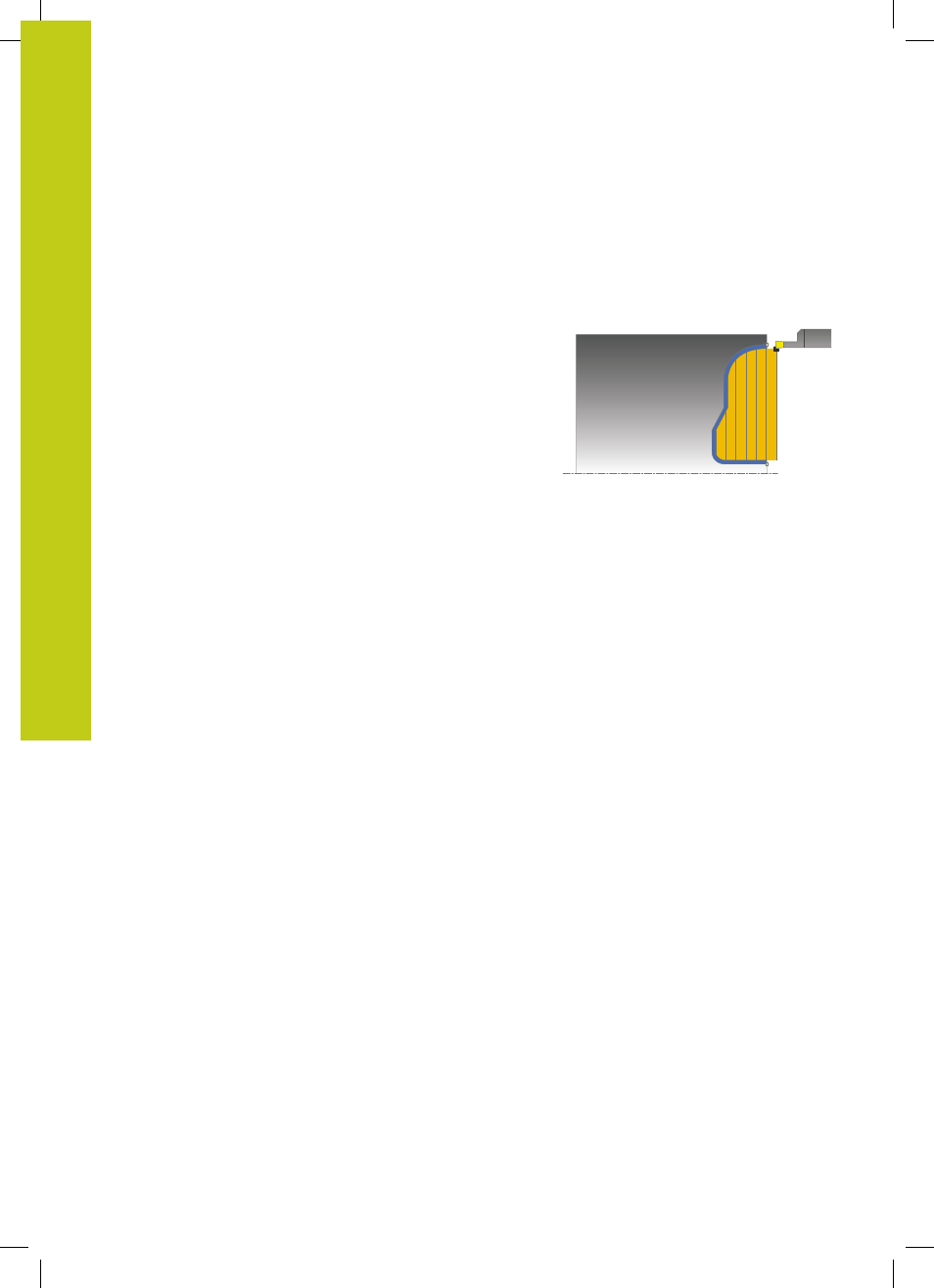

Applicazione
Questo ciclo consente di eseguire la troncatura-tornitura in
direzione assiale di scanalature rettangolari. Per la troncatura-
tornitura viene alternativamente eseguito un movimento di
troncatura a profondità incremento e di seguito un movimento di
sgrossatura.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il punto di partenza del profilo è maggiore
del punto finale del profilo, il ciclo esegue una lavorazione esterna.
Se il punto di partenza del profilo è minore del punto finale, il ciclo
esegue una lavorazione interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z
del punto di partenza sia minore del punto di partenza del profilo, il
TNC posiziona l'utensile nella coordinata Z sul punto di partenza del
profilo e da lì avvia il ciclo.
1 Il TNC posiziona l'utensile in rapido sulla coordinata X (prima
posizione di troncatura).
2 Il TNC esegue un movimento di troncatura fino alla prima
profondità incremento.
3 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione trasversale con l'avanzamento definito Q478.
4 Se nel ciclo è stato definito il parametro di immissione Q488 ,
gli elementi di entrata vengono lavorati con tale avanzamento di
entrata.
5 Nel caso in cui nel ciclo sia stata selezionata soltanto una
direzione di lavorazione
Q507=1, il TNC solleva l'utensile della
distanza di sicurezza, si ritorna in rapido e il profilo si riavvicina
all'avanzamento definito. Con direzione di lavorazione
Q507=0
l'incremento viene eseguito su entrambi lati. .
6 L'utensile lavora fino alla successiva profondità incremento.
7 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
profondità di scanalatura.
8 Il TNC riporta l'utensile alla distanza di sicurezza ed esegue un
movimento di troncatura su entrambe le pareti laterali.
9 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
