Cicli di tastatura: controllo automatico dei pezzi
16.14 Esempi di programmazione
16
576
TNC 640 | Manuale utente programmazione di cicli | 4/2015

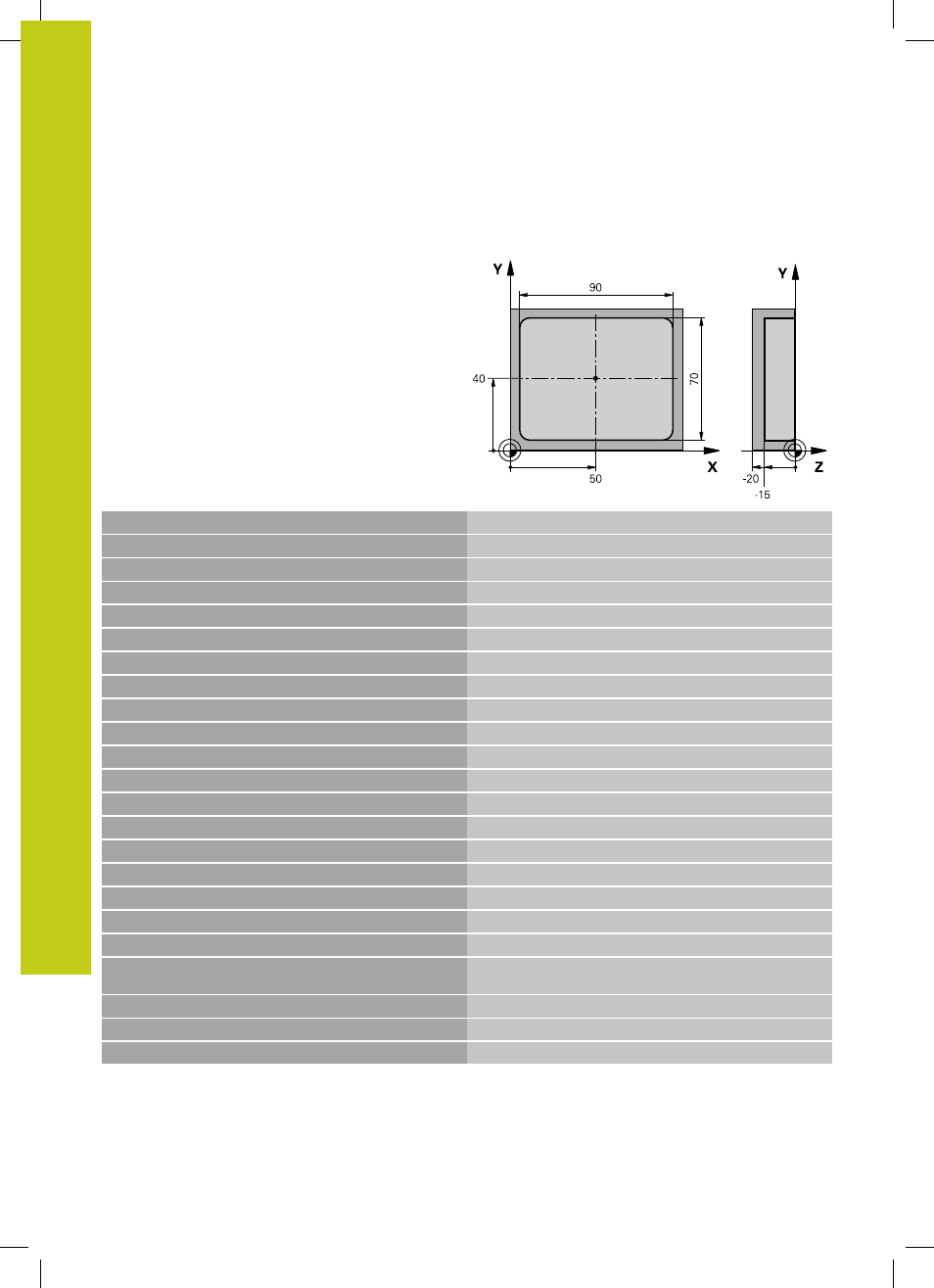

Esempio: misurazione tasca rettangolare, protocollo
risultati di misura
0 BEGIN PGM BSMESS MM
1 TOOL CALL 1 Z
Chiamata tastatore
2 L Z+100 R0 FMAX Disimpegno tastatore
3 TCH PROBE 423 MIS. RETTAN. INTERNO
Q273=+50 ;CENTRO 1º ASSE
Q274=+40 ;CENTRO 2º ASSE
Q282=90 ;LUNGHEZZA 1º LATO
Lunghezza nominale in X
Q283=70 ;LUNGHEZZA 2º LATO
Lunghezza nominale in Y
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q284=90.15 ;LIMITE MAX. LATO PRIM.
Quota massima in X
Q285=89.95 ;LIMITE MIN. LATO PRIM.
Quota minima in X
Q286=70.1 ;LIMITE MAX LATO SECON.
Quota massima in Y
Q287=69.9 ;LIMITE MIN. LATO SECON.
Quota minima in Y
Q279=0.15 ;TOLLERANZA 1º CENTRO
Offset posizione ammesso in X
Q280=0.1 ;TOLLERANZA 2º CENTRO
Offset posizione ammesso in Y
Q281=1 ;PROTOCOLLO DI MIS.
Emissione del protocollo di misura nel file.
Q309=0 ;STOP PGM SE ERRORE
Senza visualizzazione messaggio errore con superamento
tolleranza
Q330=0 ;NUMERO UTENSILE Senza controllo utensile
4 L Z+100 R0 FMAX M2 Disimpegno utensile, fine programma
5 END PGM BSMESS MM
