Cicli di tastatura: definizione automatica delle posizioni inclinate del
pezzo

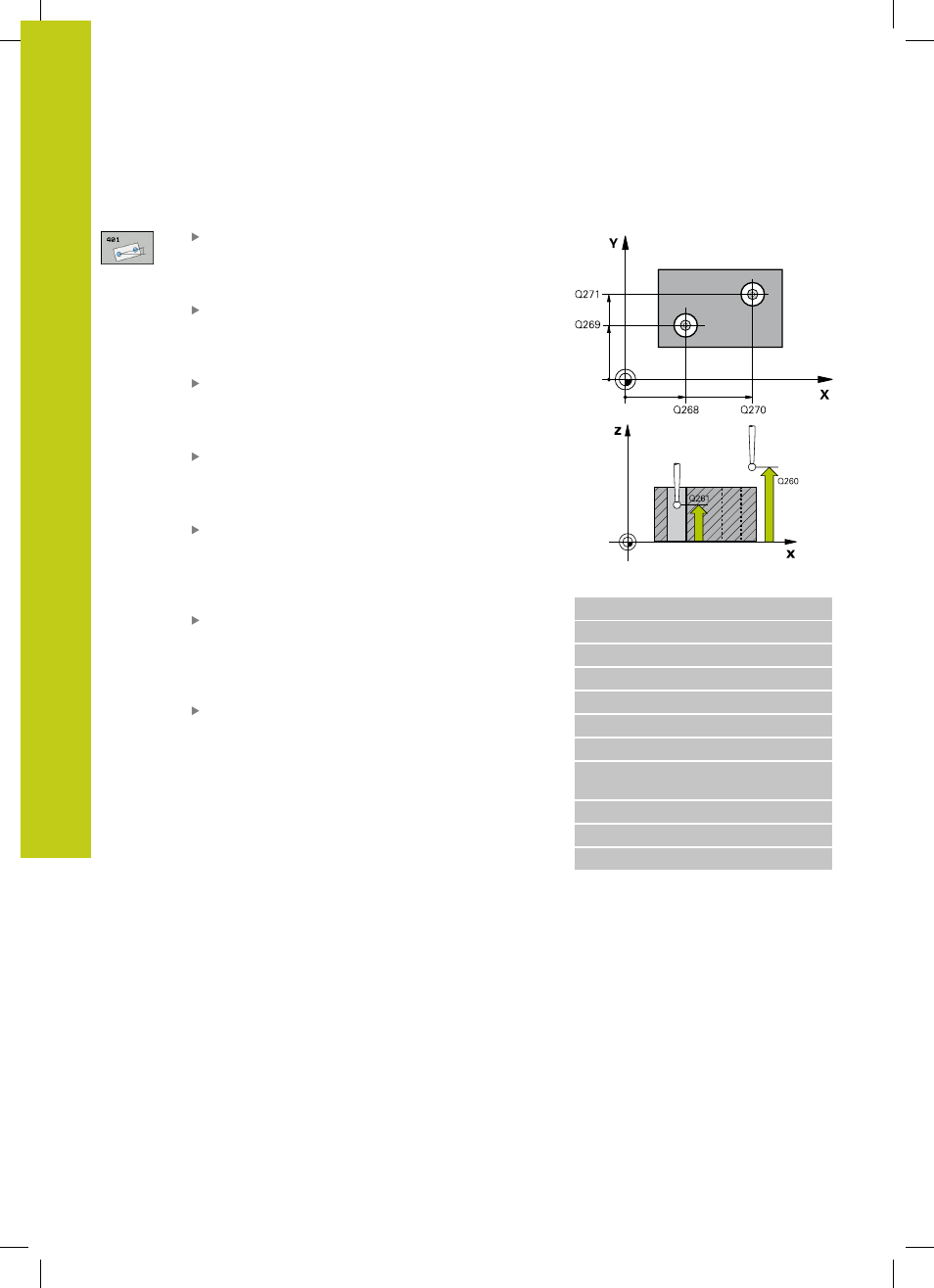

14.3 ROTAZIONE BASE su due fori (ciclo 401, DIN/ISO: G401)
14
464
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
1° FORO: CENTRO 1º ASSE Q268 (in valore
assoluto): centro del primo foro nell'asse principale
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
1° FORO: CENTRO 2º ASSE Q269 (in valore
assoluto): centro del primo foro nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
2° FORO: CENTRO 1º ASSE Q270 (in valore
assoluto): centro del secondo foro nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2° FORO: CENTRO 2º ASSE Q271 (in valore
assoluto): centro del secondo foro nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
PREDISPOS. ANGOLO ROT. Q307 (in valore
assoluto): se la posizione inclinata da misurare
non deve essere riferita all'asse principale, ma ad
una retta qualsiasi, introdurre l'angolo della retta di
riferimento. Il TNC calcola quindi, per la rotazione
base, la differenza tra il valore misurato e l'angolo
della retta di riferimento. Campo di immissione da
-360,000 a 360,000
Blocchi NC
5 TCH PROBE 401 ROT 2 FORI
Q268=-37 ;1º CENTRO 1º ASSE
Q269=+12 ;1º CENTRO 2º ASSE
Q270=+75 ;2º CENTRO 1º ASSE
Q271=+20 ;2º CENTRO 2º ASSE
Q261=-5 ;ALTEZZA MISURATA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q307=0 ;PREDISPOS. ANGOLO
ROT.
Q305=0 ;NUMERO SU TABELLA
Q402=0 ;COMPENSAZIONE
Q337=0 ;SETTARE ZERO
