12.22 TRONCATURA RADIALE
(ciclo 861, DIN/ISO: G861)
Applicazione
Questo ciclo consente di eseguire la troncatura radiale di
scanalature rettangolari.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se alla chiamata del ciclo l'utensile si trova
all'esterno del profilo da lavorare, il ciclo esegue una lavorazione
esterna. Se l'utensile si trova all'interno del profilo da lavorare, il
ciclo esegue una lavorazione interna.

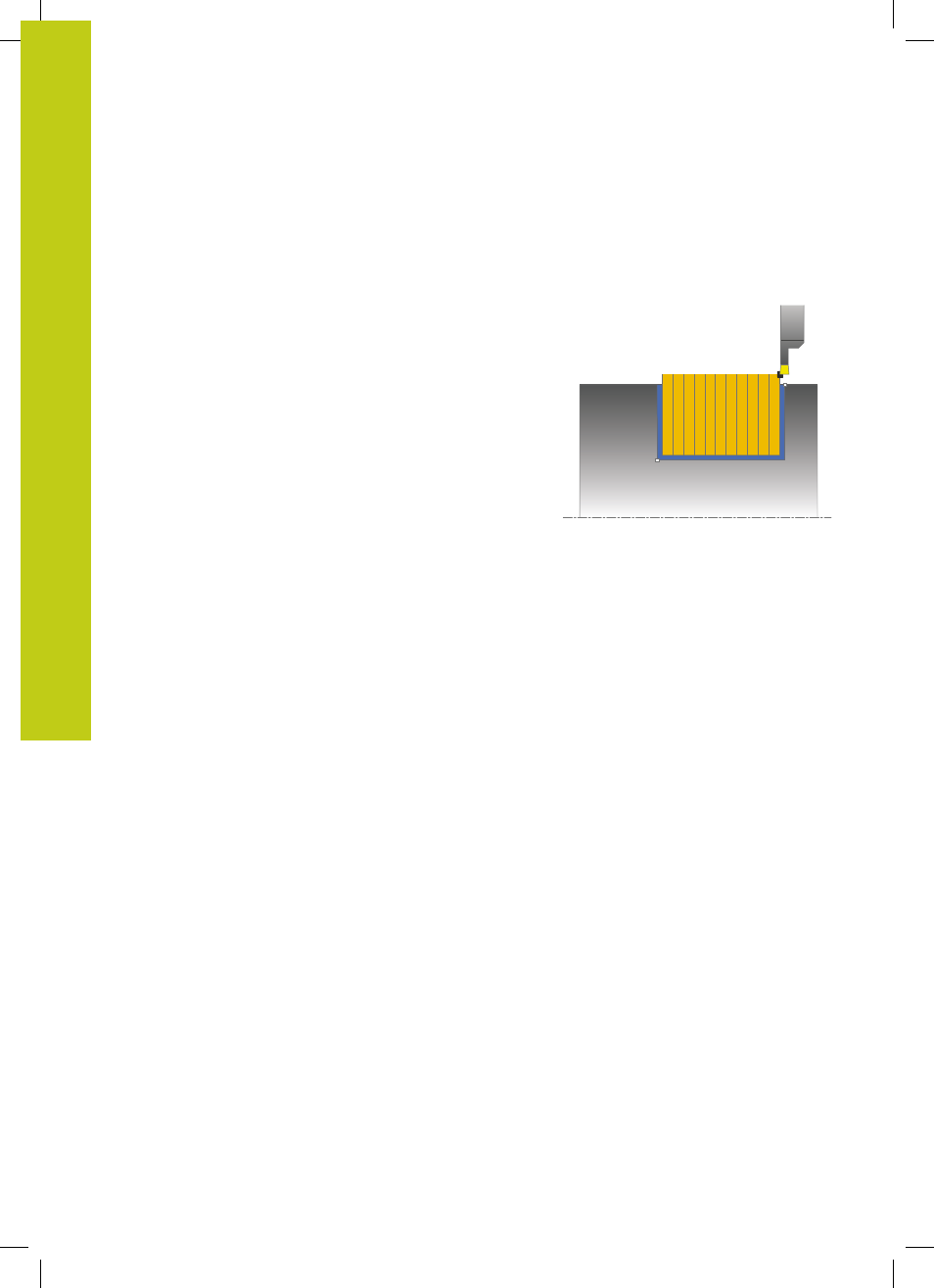

Esecuzione del ciclo Sgrossatura
Il ciclo lavora solo l'area dalla posizione di partenza del ciclo fino al
punto finale definito nel ciclo.
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito
Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
