HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manuale (Pagina 172)

Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature
5.8 FRESATURA A SPIANARE (ciclo 233, DIN/ISO: G233)
5
172
TNC 640 | Manuale utente programmazione di cicli | 4/2015

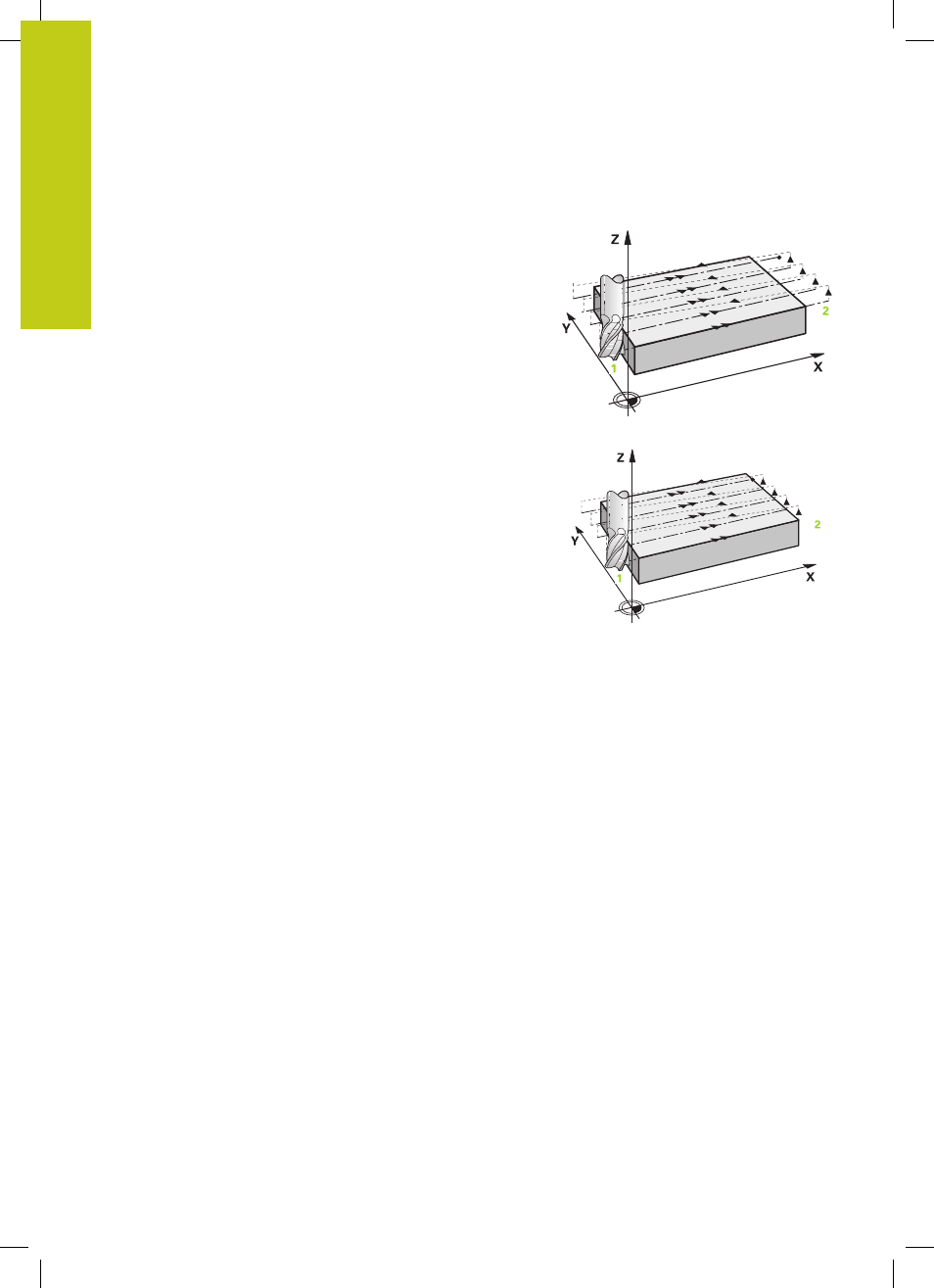

Strategia Q389=2 e Q389 =3
Le strategie Q389=2 e Q389=3 si differenziano per l'uscita nella
fresatura a spianare. Con Q389=2 il punto finale si trova al di fuori
della superficie, con Q389=3 sul bordo della superficie. Il TNC
calcola il punto finale
2 sulla base della lunghezza laterale e della
distanza di sicurezza laterale Con la strategia Q389=2 il TNC sposta
l'utensile di un ulteriore raggio utensile sulla superficie di lavoro.
4 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale 2 .
5 Il TNC sposta l'utensile nell'asse del mandrino alla distanza di
sicurezza sopra la profondità incremento attuale e lo riporta con
FMAXdirettamente al punto di partenza della riga successiva.
Il TNC calcola lo spostamento dalla larghezza programmata,
dal raggio utensile, dal fattore massimo di sovrapposizione
traiettoria e dalla distanza di sicurezza laterale
6 Successivamente l'utensile si riporta alla profondità incremento
attuale e di nuovo in direzione del punto finale 2
7 La procedura si ripete fino al completamento della superficie
programmata. Alla fine della traiettoria il TNC riporta l'utensile in
rapido
FMAX al punto di partenza 1
8 Qualora siano necessari diversi accostamenti, il TNC sposta
l'utensile con avanzamento di posizionamento nell'asse del
mandrino alla successiva profondità incremento
9 La procedura si ripete fino a quando tutti gli accostamenti sono
stati eseguiti. Nell'ultimo accostamento, viene fresato soltanto il
sovrametallo per finitura inserito, con avanzamento di finitura
10 Alla fine il TNC riporta l’utensile con
FMAX alla 2ª DISTANZA DI
SICUREZZA
