FRESATURA DI FILETTI CON SMUSSO (ciclo 263, DIN/ISO: G263) 4.7
4
TNC 640 | Manuale utente programmazione di cicli | 4/2015
125

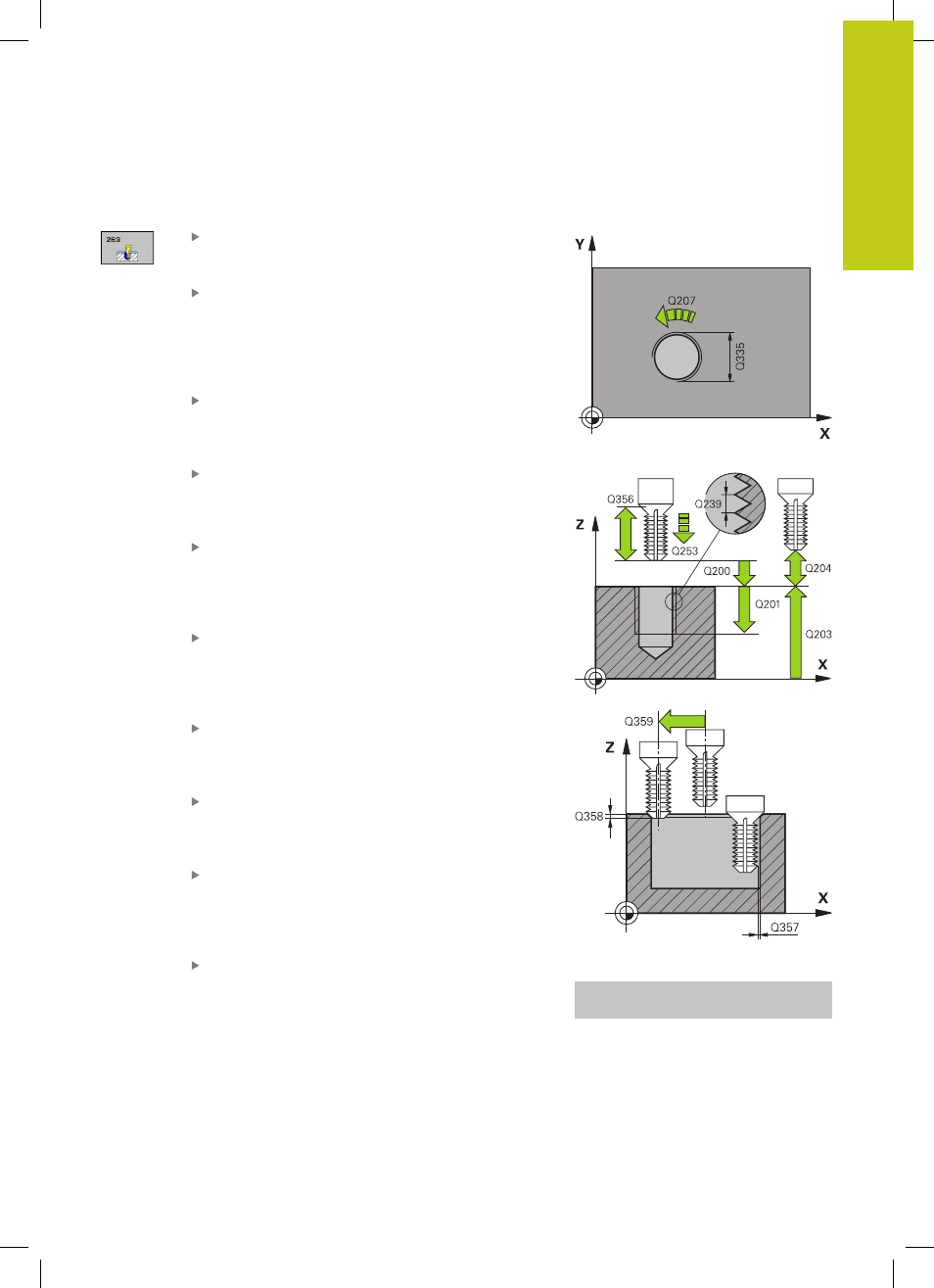

Parametri ciclo
DIAMETRO NOMINALE Q335: diametro nominale
della filettatura. Campo di immissione da 0 a
99999,9999
Passo filettatura Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
PROFONDITÀ SVASATURA Q356: (in valore
incrementale): distanza tra la superficie del pezzo
e la punta dell'utensile. Campo di immissione da
-99999,9999 a 99999,9999
AVANZAMENTO DI AVVICINAMENTO Q253: velocità
di spostamento dell'utensile durante la penetrazione
nel pezzo e l'estrazione dal pezzo in mm/min.
Campo di immissione da 0 a 99999,9999 In
alternativa
FMAX, FAUTO
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde (Se si inserisce il valore 0, la
lavorazione è concorde)
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
DISTANZA DI SICUREZZA LATERALE Q357 (in valore
incrementale): distanza tra il tagliente dell'utensile
e la parete del foro. Campo di immissione da 0 a
99999,9999
PROFONDITÀ FRONTALE Q358 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo con lavorazione frontale dello
smusso. Campo di immissione da -99999,9999 a
99999,9999
ECCENTRICITÀ PER SMUSSO FRONTALE Q359 (in
valore incrementale): distanza di cui il TNC sposta
il centro dell'utensile rispetto al centro del foro.
Campo di immissione da 0 a 99999,9999
Blocchi NC
25 CYCL DEF 263 FRESATURA DI
FILETTI CON SMUSSO
