Cicli di lavorazione: foratura
3.11 Esempi di programmazione
3
102
TNC 640 | Manuale utente programmazione di cicli | 4/2015

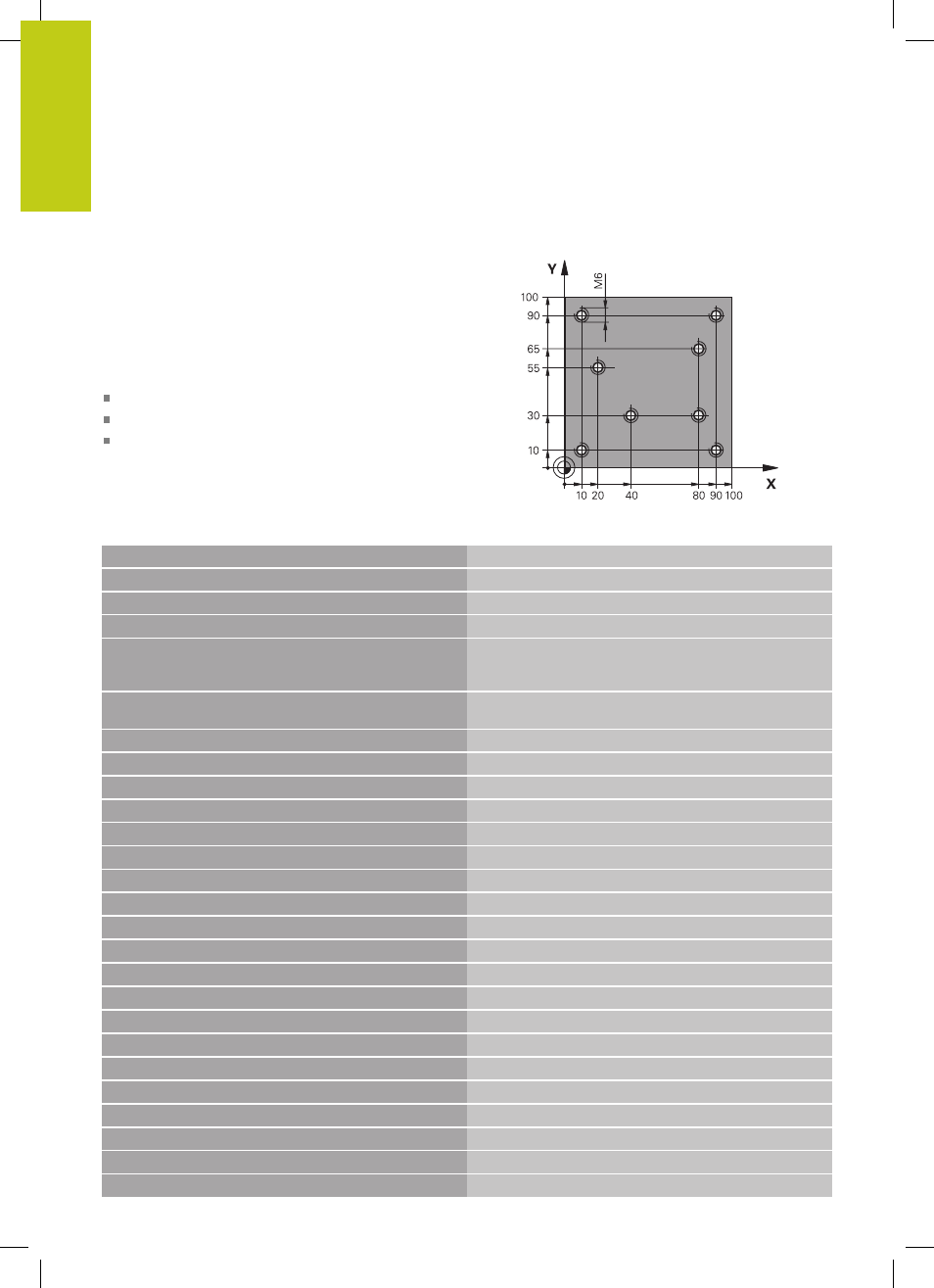

Esempio: impiego di cicli di foratura in
combinazione con PATTERN DEF
Le coordinate dei fori sono memorizzate nella definizione
della sagoma PATTERN DEF POS e vengono chiamate
dal TNC con CYCL CALL PAT.
I raggi degli utensili sono stati scelti in modo tale che
nella grafica di test si possano vedere tutti i passi di
lavorazione.
Esecuzione del programma
Centrinatura (raggio utensile 4)
Foratura (raggio utensile 2,4)
Maschiatura (raggio utensile 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Chiamata utensile centratore (raggio utensile 4)
4 L Z+10 R0 F5000 Spostamento utensile ad altezza di sicurezza (programmare
F con valore); il TNC posiziona l'utensile all'altezza di
sicurezza dopo ogni ciclo
5 PATTERN DEF
Definizione di tutte le posizioni di foratura nella sagoma di
punti
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
6 CYCL DEF 240 CENTRINATURA
Definizione del ciclo "Foratura di centrinatura"
Q200=2 ;DISTANZA SICUREZZA
Q343=0 ;SELEZ. DIAM./PROF.
Q201=-2 ;PROFONDITÀ
Q344=-10 ;DIAMETRO
Q206=150 ;AVANZ. INCREMENTO
Q211=0 ;TEMPO ATTESA SOTTO
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
7 CYCL CALL PAT F5000 M13
Chiamata ciclo in combinazione con sagoma a punti
8 L Z+100 R0 FMAX Disimpegno utensile, cambio utensile
9 TOOL CALL 2 Z S5000 Chiamata utensile punta (raggio utensile 2,4)
