16.6 MISURAZIONE CERCHIO ESTERNO
(ciclo 422, DIN/ISO: G422)

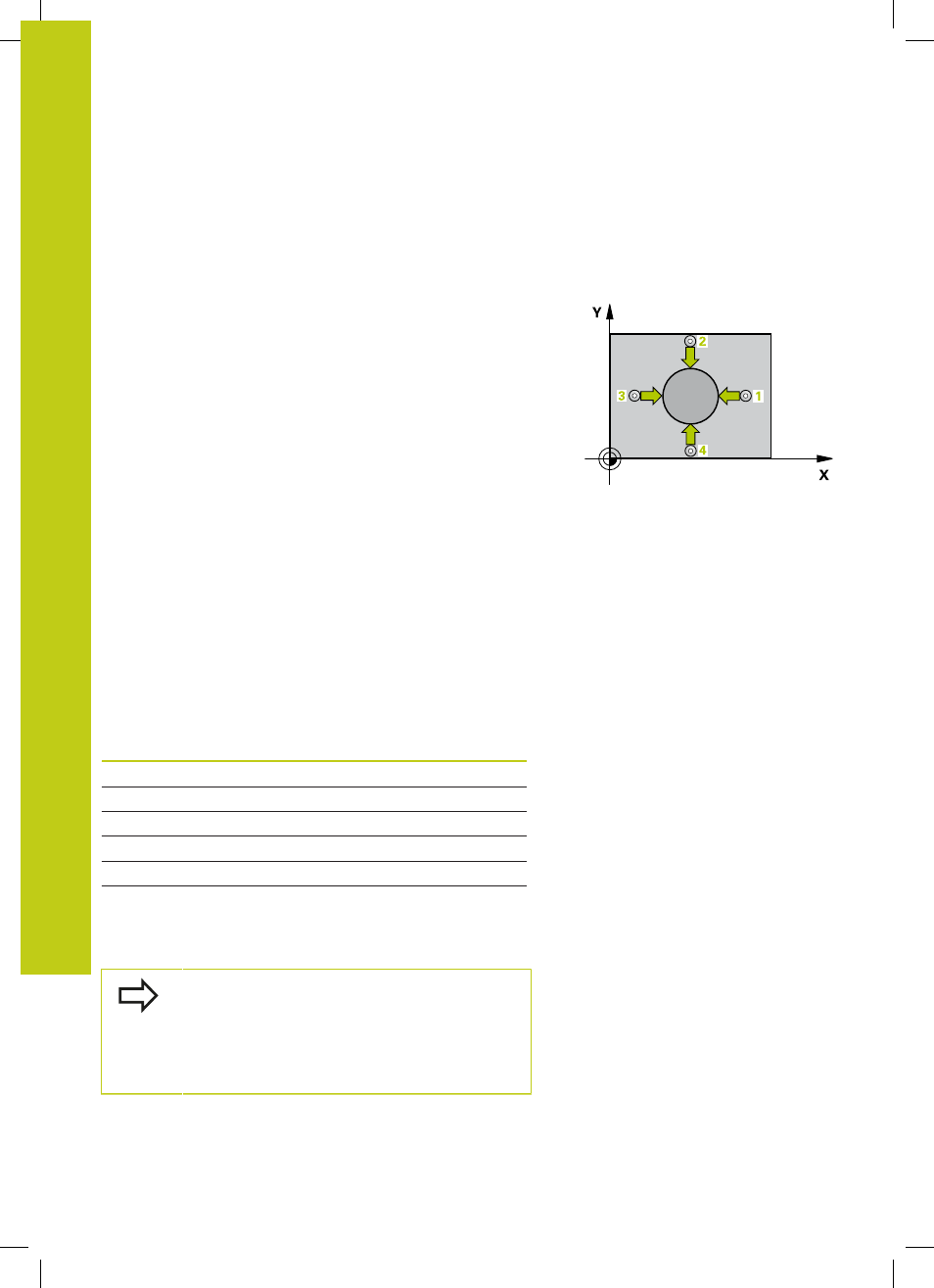

Esecuzione del ciclo
Il ciclo di tastatura 422 rileva il centro e il diametro di isole circolari.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto
tra i valori nominali e reali e memorizza gli scostamenti in parametri
di sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 454) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento
di tastatura (colonna
F). Il TNC determina la direzione di
tastatura automaticamente in funzione dell'angolo di partenza
programmato
3 Quindi, il tastatore si porta sul successivo punto da tastare 2 ,
su una traiettoria circolare, all'altezza di misura o all'altezza di
sicurezza ed esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
5 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri
Q:
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q153 Valore reale diametro
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q163 Offset diametro
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Più piccolo è l'angolo incrementale programmato,
tanto più impreciso sarà il calcolo del TNC per le
quote dell'isola. Valore minimo di immissione: 5°.
