18.4 MISURA CINEMATICA (ciclo 451,
DIN/ISO: G451, opzione)
Esecuzione del ciclo

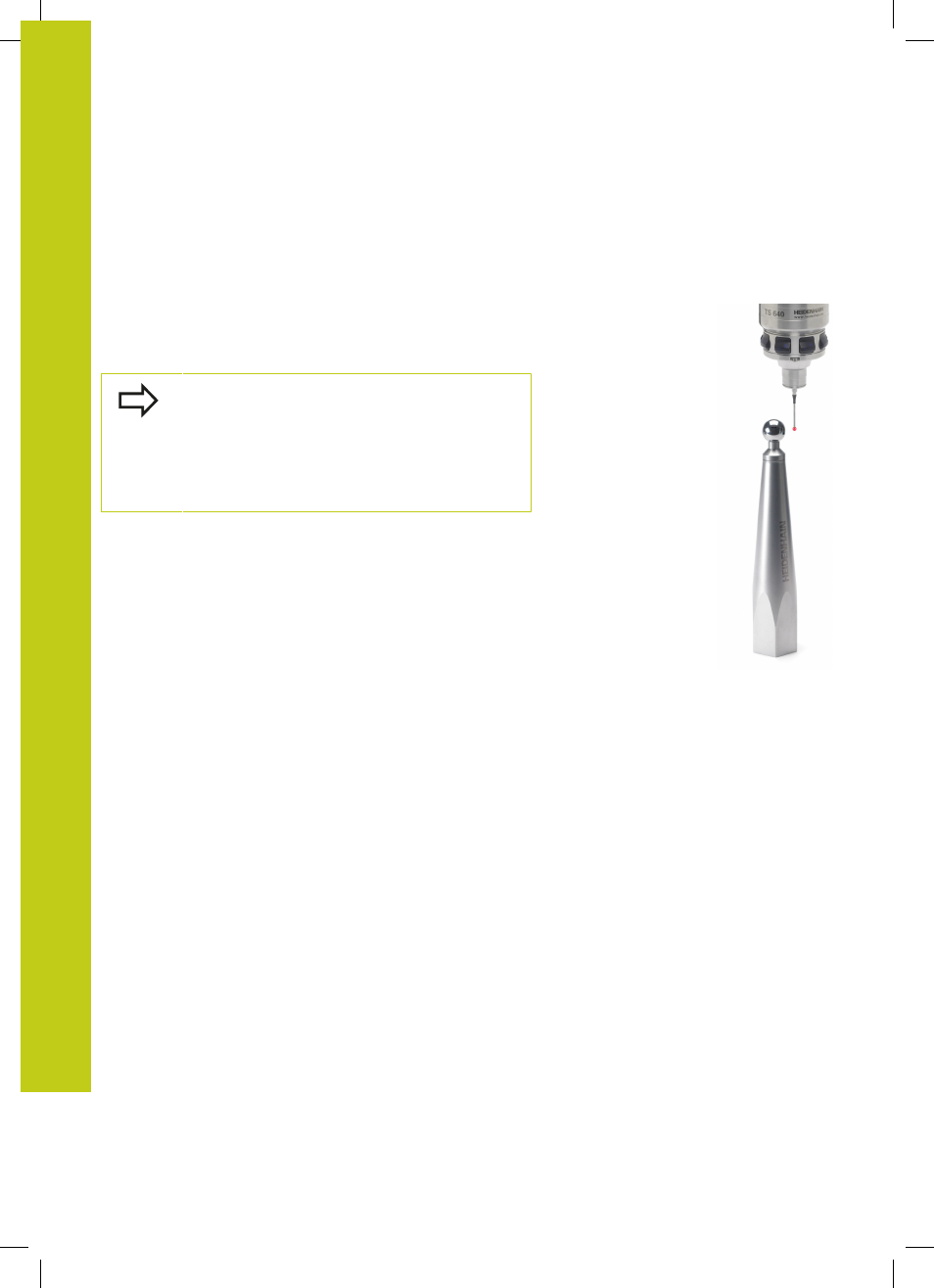

Con il ciclo di tastatura 451 si può controllare la cinematica della
macchina e se necessario ottimizzarla. Con il sistema di tastatura
3D TS misurare una sfera calibrata HEIDENHAIN fissata sulla tavola
della macchina.
HEIDENHAIN consiglia l'impiego di sfere calibrate
KKH 250 (codice di ordinazione 655475-01) o
KKH 100 (codice di ordinazione 655475-02) ,
che presentano una particolare rigidità e che sono
state appositamente costruite per la calibrazione
della macchina. Contattare eventualmente a questo
proposito HEIDENHAIN.
Il TNC determina la precisione statica di rotazione. Il software
minimizza gli errori nello spazio derivanti dai movimenti di rotazione
e memorizza automaticamente la geometria della macchina al
termine del processo di misura nelle rispettive costanti macchina
della descrizione della cinematica.
1 Serrare la sfera calibrata, facendo attenzione a evitare le
collisioni
2 Nel modo operativo Funzionamento manuale definire l'origine al
centro della sfera o se è definito
Q431=1 o
Q431=3 : eseguire
manualmente il posizionamento nell'asse del tastatore sopra la
sfera calibrata e nel piano di lavoro al centro della sfera
3 Selezionare il modo operativo di esecuzione del programma e
avviare il programma di calibrazione
4 Il TNC misura automaticamente in successione tutti gli assi
rotativi con la precisione definita.
5 Il TNC memorizza i valori misurati nei seguenti parametri Q:
