Cicli di lavorazione: profilo tasca con formula del profilo
9.1 Cicli SL con formula complessa del profilo
9
248
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Profili sovrapposti
In linea di principio il TNC riconosce un profilo programmato come
tasca. Con le funzioni della formula del profilo si può di trasformare
un profilo in un’isola.
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca
con una tasca sovrapposta o rimpicciolire un'isola.
Sottoprogrammi: tasche sovrapposte
I seguenti esempi di programma sono programmi
di descrizione del profilo che vengono definiti in un
programma di definizione del profilo. Il programma
di definizione del profilo deve essere chiamato a sua
volta nel programma principale mediante la funzione
SEL CONTOUR.

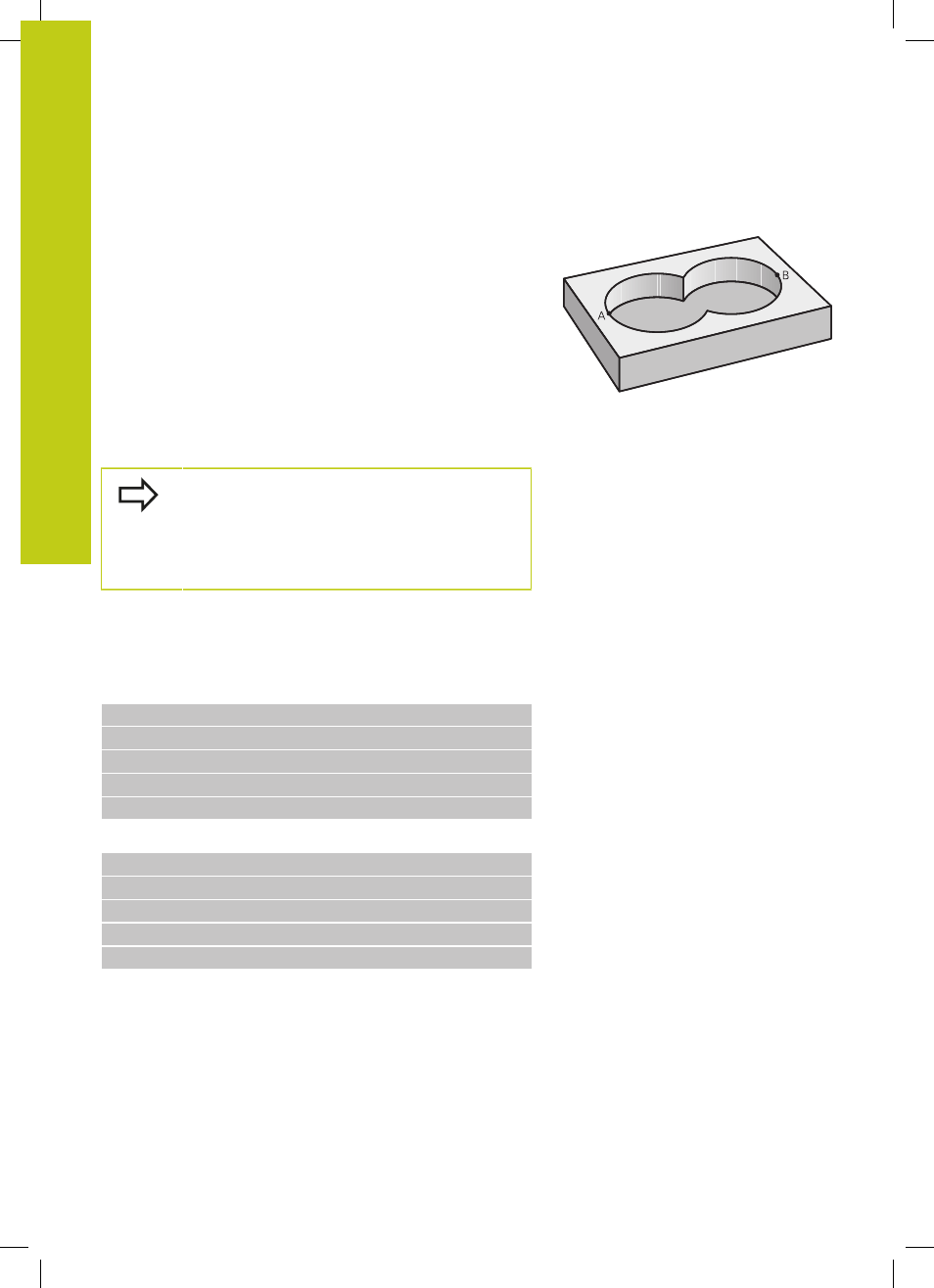

Le tasche A e B si sovrappongono.
I punti di intersezione S1 e S2 vengono calcolati dal TNC, non
occorre programmarli.
Le tasche sono programmate quali cerchi completi.
Programma di descrizione del profilo 1: tasca A
0 BEGIN PGM TASCA_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM TASCA_A MM
Programma di descrizione del profilo 2: tasca B
0 BEGIN PGM TASCA_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM TASCA_B MM
