Cicli SL

7.1

TNC 640 | Manuale utente programmazione di cicli | 4/2015

193

Caratteristiche dei cicli di lavorazione

Il TNC posiziona l'utensile prima del ciclo automaticamente alla
DISTANZA DI SICUREZZA – Posizionare l'utensile prima della
chiamata ciclo su una posizione sicura

I singoli livelli di profondità vengono fresati senza sollevamento
dell'utensile; le isole vengono contornate lateralmente

Il raggio degli "spigoli interni" è programmabile, l'utensile non si
ferma, si evitano segnature sulla parete (vale per la traiettoria più
esterna durante lo svuotamento e la finitura laterale)

Nella rifinitura laterale il TNC avvicina l'utensile al profilo su una
traiettoria circolare a raccordo tangenziale

Anche nella finitura del fondo il TNC avvicina l'utensile al pezzo su
una traiettoria circolare a raccordo tangenziale (ad es.: asse del
mandrino Z: traiettoria circolare nel piano Z/X)

Il TNC lavora il profilo interamente, rispettivamente con fresatura
concorde e discorde

Le quote per la lavorazione, quali profondità di fresatura, sovrametallo
e distanza di sicurezza, vengono inserite globalmente nel ciclo 20
quali DATI PROFILO.

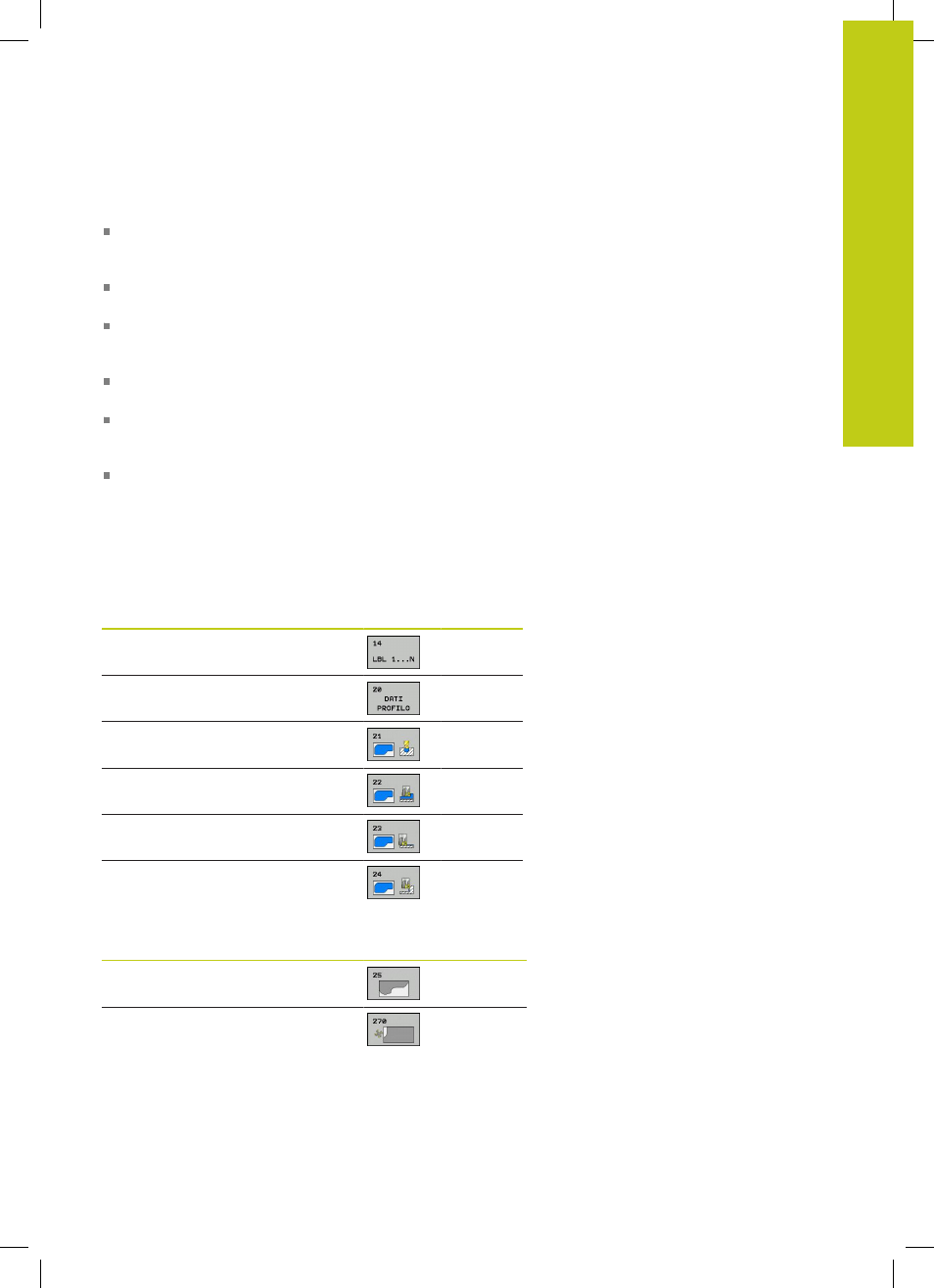

Panoramica

Ciclo

Softkey

Pagina

14 PROFILO (obbligatorio)

194

20 DATI PROFILO (obbligatorio)

199

21 PREFORATURA (opzionale)

201

22 SVUOTAMENTO (obbligatorio)

203
