12.5 TORNITURA GRADINO ASSIALE
(ciclo 811, DIN/ISO: G811)
12
336
TNC 640 | Manuale utente programmazione di cicli | 4/2015
12.5 TORNITURA GRADINO ASSIALE
(ciclo 811, DIN/ISO: G811)
Applicazione
Questo ciclo consente di eseguire la tornitura assiale di gradini
rettangolari.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se alla chiamata del ciclo l'utensile si trova
all'esterno del profilo da lavorare, il ciclo esegue una lavorazione
esterna. Se l'utensile si trova all'interno del profilo da lavorare, il
ciclo esegue una lavorazione interna.

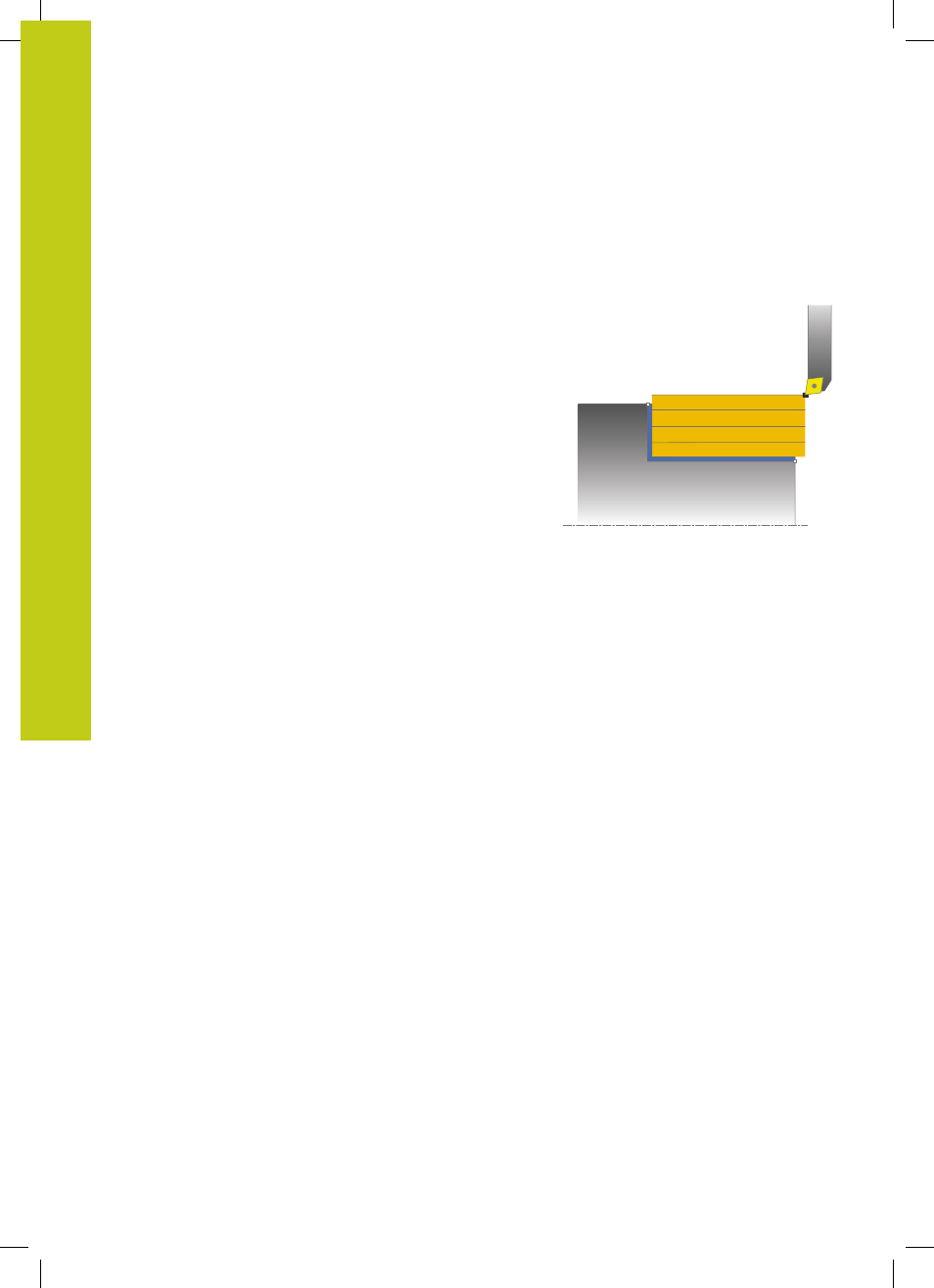

Esecuzione del ciclo Sgrossatura
Il ciclo lavora l'area dalla posizione utensile fino al punto finale
definito nel ciclo.
1 Il TNC esegue in rapido un incremento parassiale. Il valore
di incremento viene calcolato dal TNC sulla base di
Q463
PROFONDITÀ DI TAGLIO MAX.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito
Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il
profilo finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
