Cicli: tornitura

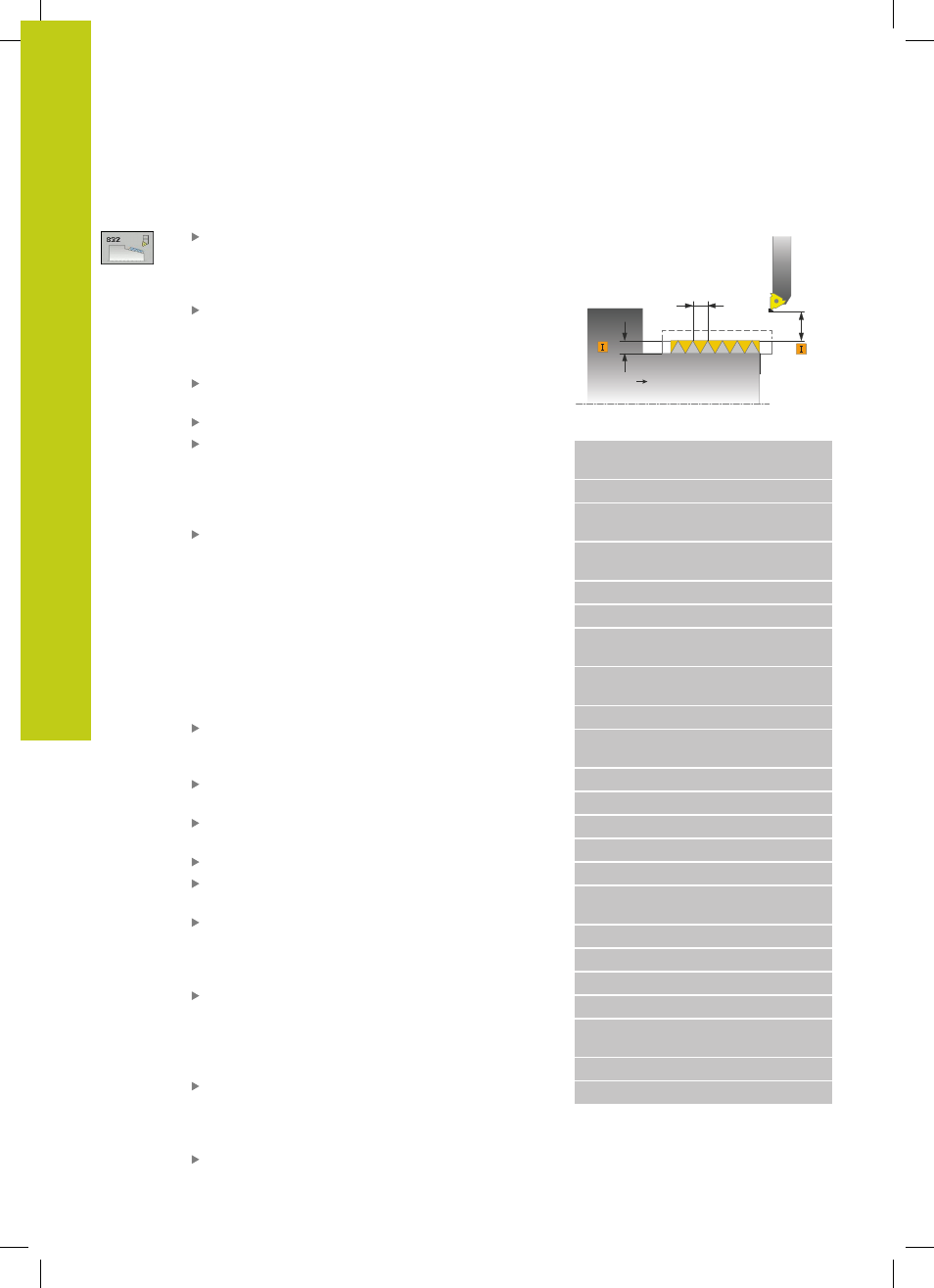

12.29 FILETTATURA ESTESA (ciclo 832, DIN/ISO: G832)
12
426
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
POSIZIONE FILETTO Q471: definizione della
posizione del filetto:
0 : filetto esterno
1 : filetto interno
ORIENTAMENTO FILETTOQ461: definizione della
direzione del passo di filettatura:
0 : assiale (parallelo all'asse rotativo)
1 : trasversale (perpendicolare all'asse rotativo)
DISTANZA DI SICUREZZA Q460: distanza di sicurezza
perpendicolare al passo di filettatura.
PASSO FILETTATURA Q472: passo della filettatura
PROFONDITÀ FILETTO Q473 (in valore
incrementale): profondità della filettatura.
All'immissione di 0 il controllo numerico presuppone
la profondità sulla base del passo di un filetto
metrico.
UNITÀ DI MISURA CONO Q464: definizione del tipo
di quotatura del profilo conico:
0 : su punto di partenza e finale
1 : su punto finale, X di partenza e angolo al vertice
del cono
2 : su punto finale, Z di partenza e angolo al vertice
del cono
3 : su punto di partenza, X finale e angolo al vertice
del cono
4 : su punto di partenza, Z finale e angolo al vertice
del cono
DIAMETRO AVVIO PROFILO Q491: coordinata X
del punto di partenza del profilo (indicazione del
diametro)
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
ANGOLO AL VERTICE DEL CONO Q469: angolo al
vertice del cono del profilo
USCITA FILETTO Q474 (in valore incrementale):
lunghezza del percorso sul quale a fine filetto il
sollevamento viene eseguito dalla profondità attuale
al diametro del filetto Q460.
PERCORSO ENTRATA Q465 (in valore incrementale):
lunghezza del percorso in direzione del passo sul
quale gli assi di avanzamento vengono accelerati alla
velocità necessaria. Il percorso di imbocco si trova al
di fuori del profilo di filettatura definito.
PERCORSO USCITA Q466: lunghezza del percorso in
direzione del passo sul quale gli assi di avanzamento
vengono frenati. Il percorso di uscita si trova
all'interno del profilo di filettatura definito.
PROFONDITÀ DI TAGLIO MAX Q463: profondità di
incremento massima perpendicolare al passo di
filettatura.
Q460
Q472
Q473
=0 ISO 1502
Blocchi NC
11 CYCL DEF 832 FILETTATURA
ESTESA
Q471=+0
;POSIZIONE FILETTO
Q461=+0 ;ORIENTAMENTO
FILETTO
Q460=+2 ;DISTANZA DI
SICUREZZA
Q472=+2 ;PASSO FILETTATURA
Q473=+0 ;PROFONDITÀ FILETTO
Q464=+0 ;TIPO DI QUOTE PER
CONICITÀ
Q491=+100 ;DIAMETRO AVVIO
PROFILO
Q492=+0 ;AVVIO PROFILO Z
Q493=+110 ;DIAMETRO FINE
PROFILO
Q494=-35 ;FINE PROFILO Z
Q469=+0 ;ANGOLO VERTICE
Q474=+0 ;USCITA FILETTO
Q465=+4 ;PERCORSO IMBOCCO
Q466=+4 ;PERCORSO USCITA
Q463=+0.5 ;PROFONDITÀ DI
TAGLIO MAX
Q467=+30 ;ANGOLO INCREMENTO
Q468=+0 ;TIPO INCREMENTO
Q470=+0 ;ANGOLO DI PARTENZA
Q475=+30 ;NUMERO PRINCIPI
Q476=+30 ;NUMERO PASSATE A
VUOTO
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
