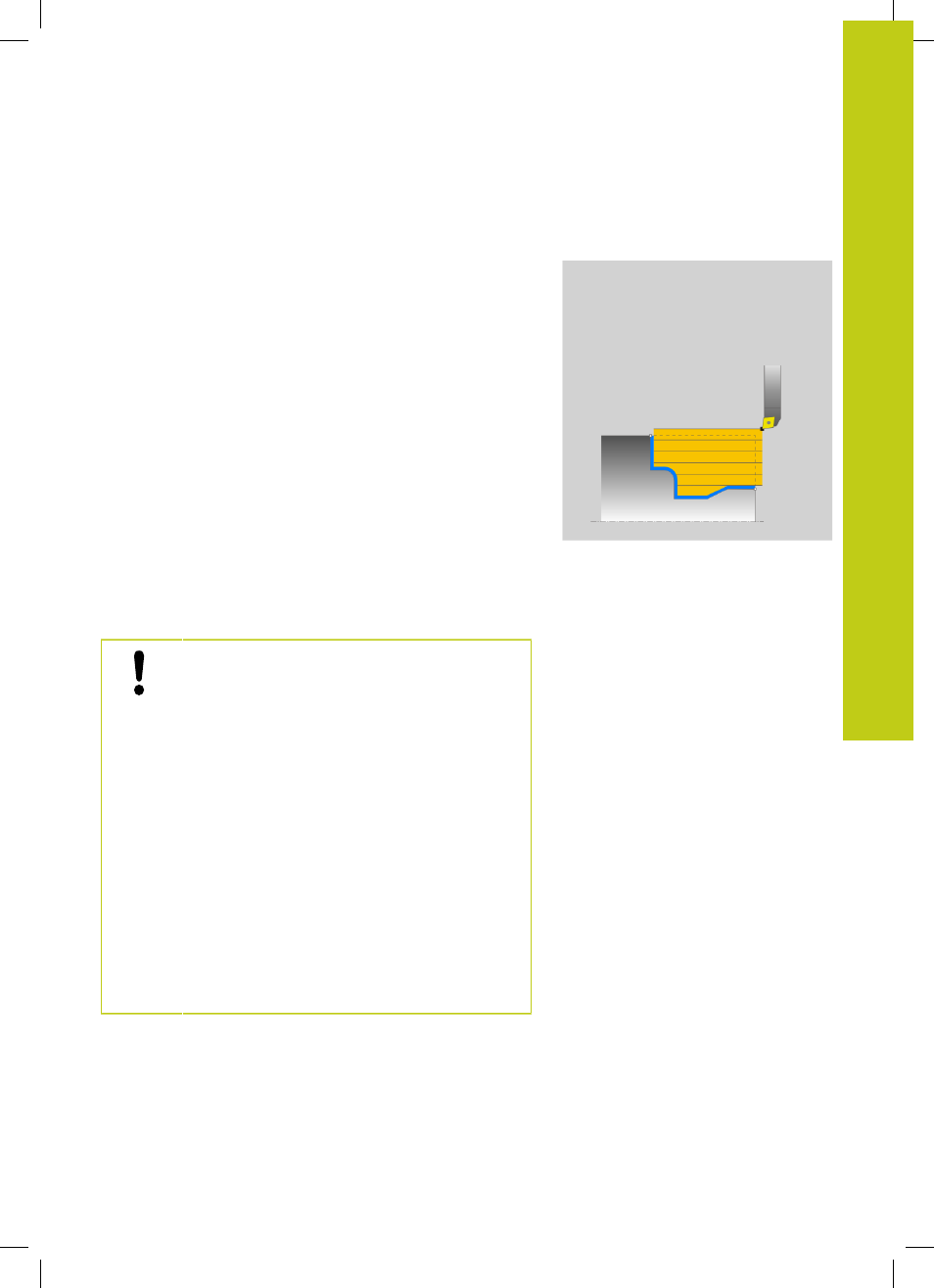

12.4 Generalità relative ai cicli di
asportazione trucioli
Il preposizionamento dell'utensile influisce in maniera determinante
sul campo di lavoro del ciclo e quindi anche sui tempi di lavorazione.
In sgrossatura il punto di partenza dei cicli corrisponde alla
posizione dell’utensile alla chiamata del ciclo. Il TNC considera per
il calcolo dell'area da lavorare il punto di partenza e il punto finale
definito nel ciclo ovvero il profilo definito nel ciclo. Se il punto di
partenza si trova all'interno dell'area da lavorare, il TNC posiziona
l'utensile in alcuni cicli prima alla distanza di sicurezza.
La direzione di lavorazione è per i cicli 81x assiale all'asse rotativo e
per i cicli 82x trasversale all'asse rotativo. Nel ciclo 815 i movimenti
sono paralleli al profilo.
I cicli possono essere impiegati per lavorazioni interne e per
lavorazioni esterne. Le relative informazioni sono desunte dal TNC
dalla posizione dell'utensile o dalla definizione nel ciclo (vedere
"Lavorare con i cicli di tornitura", Pagina 325).
Per i cicli in cui viene eseguito un profilo definito (ciclo 810, 820 e
815), la direzione di programmazione del profilo viene definita dalla
direzione di lavorazione.
Nei cicli per lavorazione a passate è possibile selezionare tra
le strategie di lavorazione Sgrossatura, Finitura e Lavorazione
completa.
Attenzione Pericolo per l'utensile e il pezzo!
In finitura i cicli di asportazione trucioli posizionano
automaticamente l'utensile sul punto di partenza.
La strategia di avvicinamento viene così influenzata
dalla posizione dell'utensile alla chiamata del ciclo.
È pertanto determinante se alla chiamata del ciclo
l'utensile si trova all'interno o all'esterno di un
contorno. Il contorno è il profilo programmato
ingrandito della distanza di sicurezza.
Se l'utensile si trova all'interno del contorno, il ciclo
posiziona l'utensile con l'avanzamento definito sulla
posizione di partenza percorrendo una traiettoria
diretta. In tal caso potrebbero verificarsi collisioni.
Preposizionare quindi l'utensile in modo tale che
il punto di partenza possa essere raggiunto senza
possibilità di collisioni.
Se l'utensile si trova al di fuori del contorno, il
posizionamento viene eseguito fino al contorno in
rapido e all'interno del contorno nell'avanzamento
programmato.
