FORATURA PROFONDA UNIVERSALE (ciclo 205, DIN/ISO: G205) 3.8
3
TNC 640 | Manuale utente programmazione di cicli | 4/2015
93

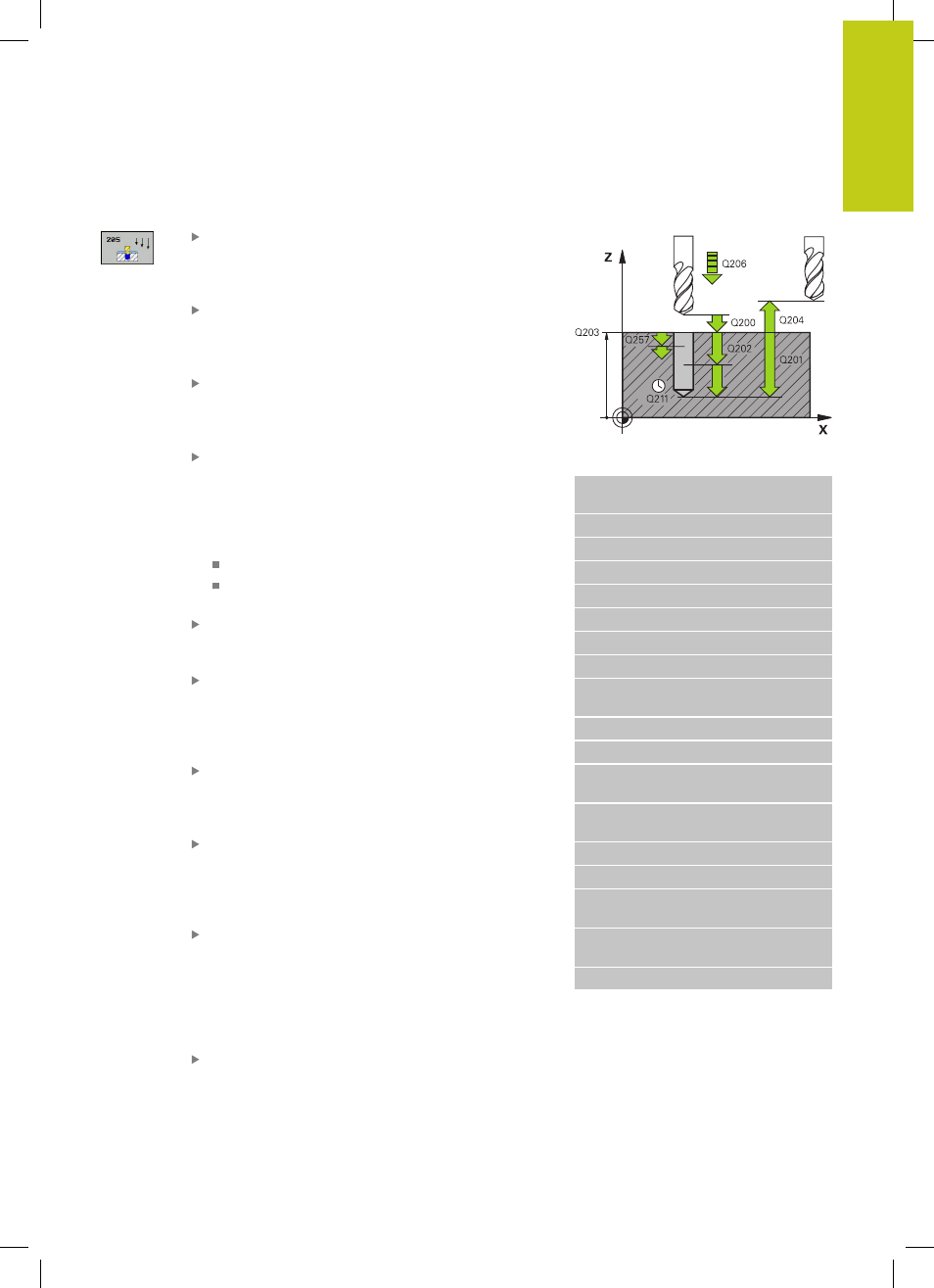

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del foro
(punta del cono di foratura). Campo di immissione
da -99999,9999 a 99999,9999
VELOCITA' DI AVANZAMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota di accostamento dell’utensile.
Campo di immissione da 0 a 99999,9999. La
profondità non deve essere un multiplo della
profondità incremento. Il TNC si porta in un unico
passo fino alla profondità quando:
profondità incremento e profondità sono uguali
la profondità incremento è maggiore della
profondità
Coord. superficie pezzo Q203 (in valore assoluto):
coordinata della superficie del pezzo Campo di
immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
VALORE DA TOGLIERE Q212 (in valore
incrementale): valore di cui il TNC riduce la
profondità incremento Q202. Campo di immissione
da 0 a 99999,9999
PROFONDITÀ MINIMA INCREMENTO Q205 (in valore
incrementale): se è stato programmato un valore
da togliere, il TNC limita l'avanzamento al valore
impostato nel Q205. Campo di immissione da 0 a
99999,9999
DISTANZA PREARRESTO SUPERIORE Q258 (in
valore incrementale): distanza di sicurezza per
il posizionamento in rapido, quando il TNC,
dopo un ritorno dal foro, riporta l'utensile alla
profondità incremento corrente; valore per il
primo accostamento. Campo di immissione da 0 a
99999,9999
DISTANZA PREARRESTO INFERIORE Q259 (in
valore incrementale): distanza di sicurezza per
il posizionamento in rapido, quando il TNC,
dopo un ritorno dal foro, riporta l'utensile alla
profondità incremento corrente; valore per l’ultimo
accostamento Campo di immissione da 0 a
99999,9999
Blocchi NC
11 CYCL DEF 205 FORATURA
PROFONDA UNIVERSALE
Q200=2
;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;VELOCITA' AVANZ.
Q202=15 ;PROF. INCREMENTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q212=0.5 ;VALORE DA TOGLIERE
Q205=3 ;MIN. PROF.
INCREMENTO
Q258=0.5 ;DIST.PREARRESTO SUP.
Q259=1 ;DIST.PREARRESTO INF.
Q257=5 ;PROF. ROTT.
TRUCIOLO
Q256=0.2 ;RITIRO ROTT.
TRUCIOLO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q379=7.5 ;PUNTO DI PARTENZA
Q253=750 ;AVANZ.
AVVICINAMENTO
Q208=9999 ;INVERS.
AVANZAMENTO
Q395=0 ;ORIGINE PROFONDITA'
