Cicli di tastatura: rilevamento automatico delle origini
15.3 ORIGINE SU CENTRO ISOLA (ciclo 409, DIN/ISO: G409)
15
490
TNC 640 | Manuale utente programmazione di cicli | 4/2015

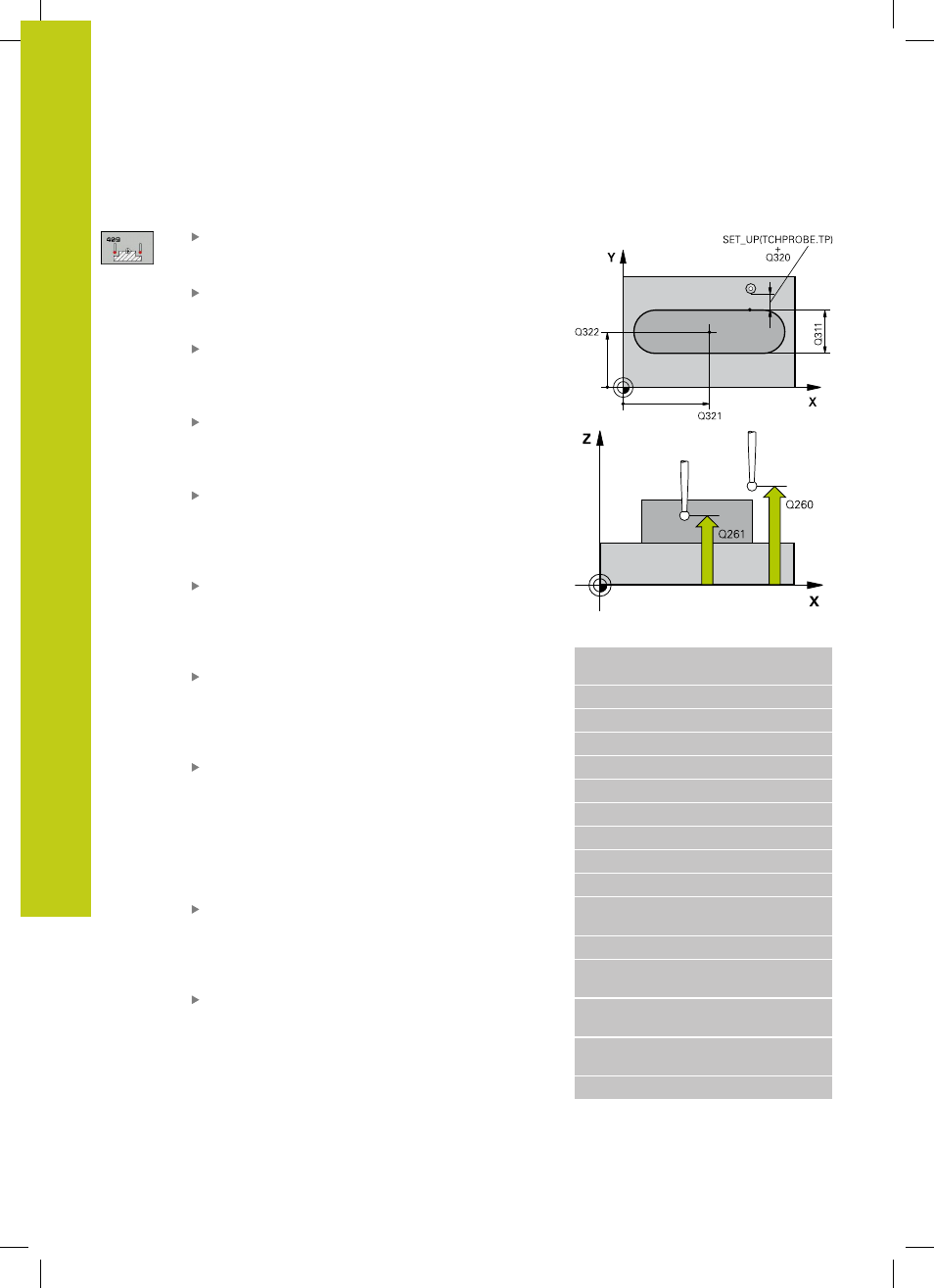

Parametri ciclo
CENTRO 1º ASSE Q321 (in valore assoluto): centro
dell'isola, nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
CENTRO 2º ASSE Q322 (in valore assoluto): centro
dell'isola, nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
Larghezza dell'isola Q311 (in valore incrementale):
larghezza dell'isola indipendentemente dalla
posizione nel piano di lavoro. Campo di immissione
da 0 a 99999,9999
ASSE MISURATO Q272: asse del piano di lavoro in
cui deve essere effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
NUMERO IN TABELLA Q305: indicare il numero nella
tabella origini/tabella Preset nel quale il TNC deve
memorizzare le coordinate del centro dell'isola. Se
Q303=1: programmando Q305=0, il TNC imposta
l'origine automaticamente al centro dell'isola. Se
Q303=0: programmando Q305=0, il TNC descrive la
riga 0 della tabella origini. Campo di immissione da 0
a 99999
NUOVA ORIGINE Q405 (in valore assoluto):
coordinata nell'asse di misura, sulla quale il
TNC deve impostare il centro dell'isola rilevato.
Impostazione di base = 0. Campo di immissione da
-99999,9999 a 99999,9999
TRASF.VALORE MISURA (0,1) Q303: definire
se la rotazione base determinata deve essere
memorizzata nella tabella origini o nella tabella
Preset:
0 : registrazione della rotazione base calcolata come
spostamento dell'origine nella tabella origini attiva. Il
sistema di riferimento è il sistema di coordinate del
pezzo attivo
1 : registrazione della rotazione base calcolata nella
tabella Preset. Il sistema di riferimento è il sistema
di coordinate di macchina (sistema REF)
Blocchi NC
5 TCH PROBE 409 ORIGINE CENTRO
ISOLA
Q321=+50
;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q311=25 ;LARGHEZZA ISOLA
Q272=1 ;ASSE MISURATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q305=10 ;NUMERO SU TABELLA
Q405=+0 ;ORIGINE
Q303=+1 ;TRASF. VALORE
MISURA
Q381=1 ;TASTATURA ASSE TS
Q382=+85 ;1º COORD. PER ASSE
TS
Q383=+50 ;2º COORD. PER ASSE
TS
Q384=+0 ;3º COORD. PER ASSE
TS
Q333=+1 ;ORIGINE
