PIANO DI RIFERIMENTO polare (ciclo 1) 16.3
16
TNC 640 | Manuale utente programmazione di cicli | 4/2015
543
16.3
PIANO DI RIFERIMENTO polare
(ciclo 1)

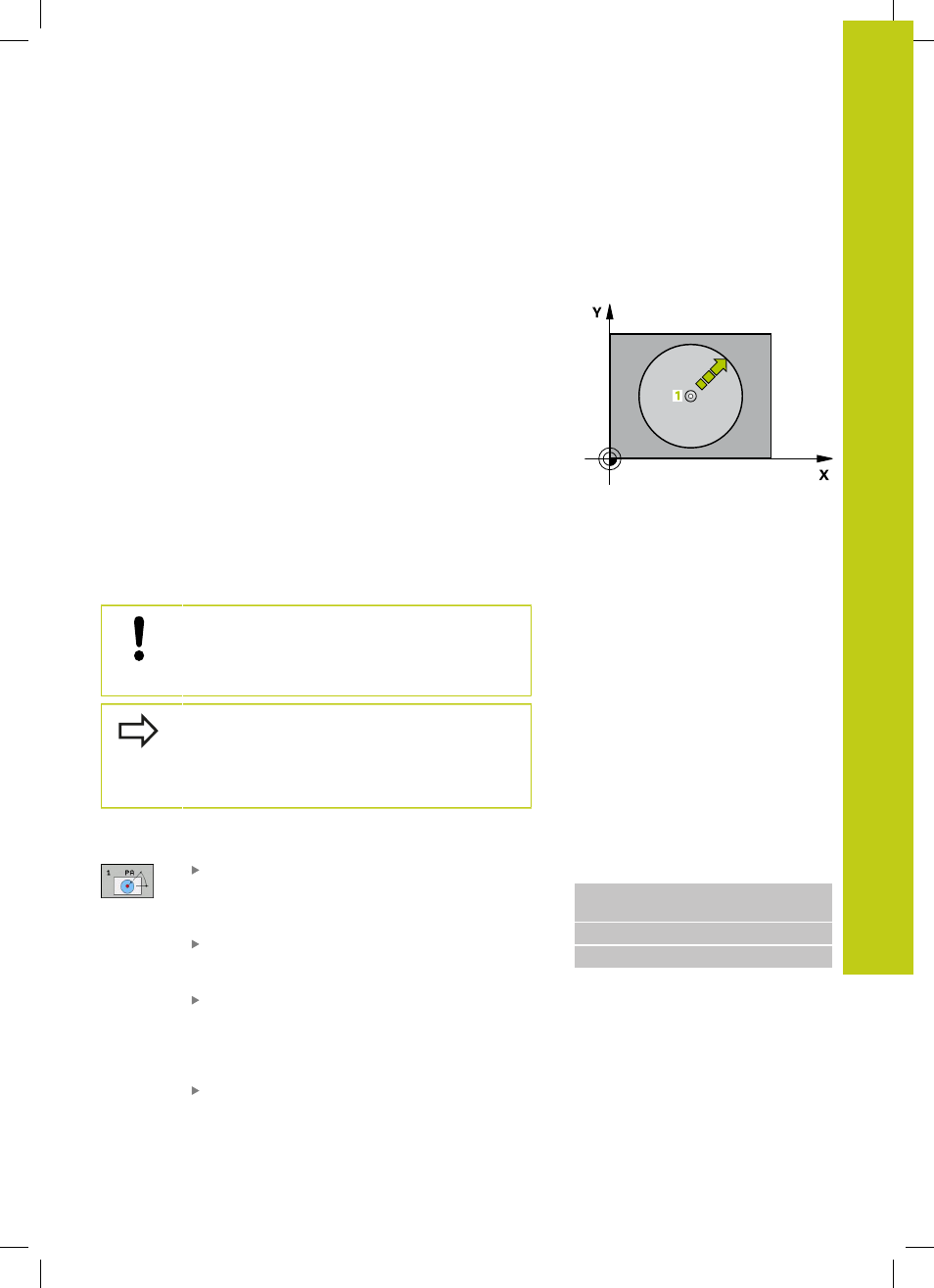

Esecuzione del ciclo
Il ciclo di tastatura 1 rileva in una direzione di tastatura qualsiasi una
qualsiasi posizione sul pezzo.
1 Il tastatore si porta in rapido con movimento 3D (valore da
colonna
FMAX) sulla posizione di prearresto
1
programmata nel
ciclo
2 Successivamente il tastatore effettua la tastatura con
l'avanzamento di tastatura (colonna
F). Nella tastatura il TNC si
sposta contemporaneamente su 2 assi (in funzione dell'angolo
di tastatura). La direzione di tastatura deve essere definita nel
ciclo tramite un angolo polare
3 Dopo che il TNC ha rilevato la posizione, il tastatore si riporta al
punto di partenza della tastatura. Le coordinate della posizione
del tastatore al momento del segnale di contatto vengono
inoltre memorizzate nei parametri da Q115 a Q119.
Per la programmazione
Attenzione Pericolo di collisione!
Nel preposizionamento del tastatore assicurarsi che
non ci sia pericolo di collisione nell'avvicinamento alla
posizione programmata.
L'asse di tastatura definito nel ciclo stabilisce il piano
di tastatura:
Asse di tastatura X: piano X/Y
Asse di tastatura Y: piano Y/Z
Asse di tastatura Z: piano Z/X
Parametri ciclo
ASSE DI TASTATURA: inserire l'asse di tastatura
con il tasto di selezione assi o mediante la tastiera
ASCII. Confermare la selezione con il tasto
ENT.
Campo di immissione
X, Y o Z
ANGOLO DI TASTATURA: angolo riferito all'asse
di tastatura, nel quale il tastatore deve spostarsi.
Campo di immissione da -180,0000 a 180,0000
VALORE NOMINALE DI POSIZIONE: inserire
mediante i tasti di selezione assi o tramite la tastiera
ASCII tutte le coordinate per il preposizionamento
del tastatore. Campo di immissione da -99999,9999
a 99999,9999
Conclusione dell'inserimento: premere il tasto
ENT
Blocchi NC
67 TCH PROBE 1.0 PIANO DI RIF.
POLARE
68 TCH PROBE 1.1 X ANGOLO: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
