TORNITURA RADIALE CON ENTRATA
(ciclo 823, DIN/ISO: G823)
12.13
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
367

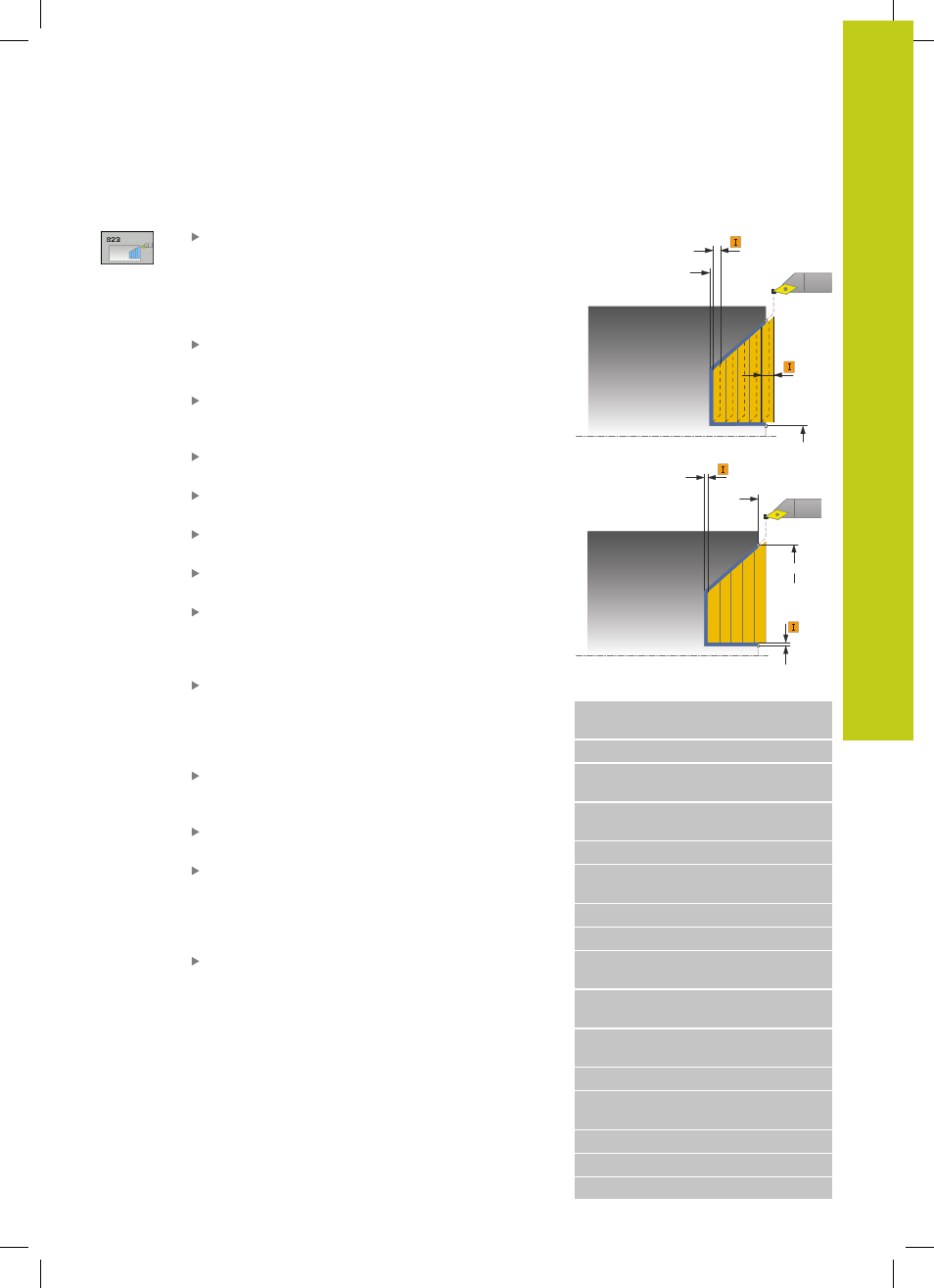

Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
DIAMETRO AVVIO PROFILO Q491: coordinata X
del punto di partenza del profilo (indicazione del
diametro)
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza del percorso di entrata
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale del profilo (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
del profilo
ANGOLO FIANCO Q495: angolo del fianco di entrata.
L'angolo di riferimento è la parallela all'asse rotativo.
PROFONDITÀ DI TAGLIO MAX Q463: incremento
massimo in direzione assiale. L'incremento viene
ripartito in modo uniforme per evitare passate di
finitura.
AVANZAMENTO SGROSSATURA Q478: velocità
di avanzamento in sgrossatura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
DIAMETRO SOVRAMETALLO Q483 (in valore
incrementale): sovrametallo sul diametro del profilo
definito
SOVRAMETALLO Z Q484 (in valore incrementale):
sovrametallo sul profilo definito in direzione assiale
AVANZAMENTO FINITURA Q505: velocità di
avanzamento durante la finitura. Se è stata
programmata la funzione M136, il TNC interpreta
l'avanzamento in millimetri al giro, senza la funzione
M136 in millimetri al minuto.
LISCIATURA PROFILO Q506:
0 : dopo ogni passata lungo il profilo (all'interno del
campo di incremento)
1 : lisciatura del profilo dopo l'ultima passata (intero
profilo); sollevamento a 45°
2 : senza lisciatura del profilo; sollevamento a 45°
Q460
Ø Q493
Q494
Q463
Ø Q491
Q492
Q484
Ø Q483
Blocchi NC
11 CYCL DEF 823 TORNITURA RADIALE
CON ENTRATA
Q215=+0
;TIPO LAVORAZIONE
Q460=+2 ;DISTANZA DI
SICUREZZA
Q491=+75 ;DIAMETRO AVVIO
PROFILO
Q492=+0 ;AVVIO PROFILO Z
Q493=+20 ;DIAMETRO FINE
PROFILO
Q494=-5 ;FINE PROFILO Z
Q495=+60 ;ANGOLO FIANCO
Q463=+3 ;PROFONDITÀ DI
TAGLIO MAX
Q478=+0.3 ;AVANZAMENTO
SGROSSATURA
Q483=+0.4 ;SOVRAMETALLO
DIAMETRO
Q484=+0.2 ;SOVRAMETALLO Z
Q505=+0.2 ;AVANZAMENTO
FINITURA
Q506=+0 ;LISCIATURA PROFILO
12 L X+75 Y+0 Z+2 FMAX M303
13 CYCL CALL
