SUPERFICIE CILINDRICA (ciclo 27, DIN/ISO: G127, opzione software
1)
8.2
8
TNC 640 | Manuale utente programmazione di cicli | 4/2015
227
8.2 SUPERFICIE CILINDRICA (ciclo 27,
DIN/ISO: G127, opzione software 1)
Esecuzione del ciclo

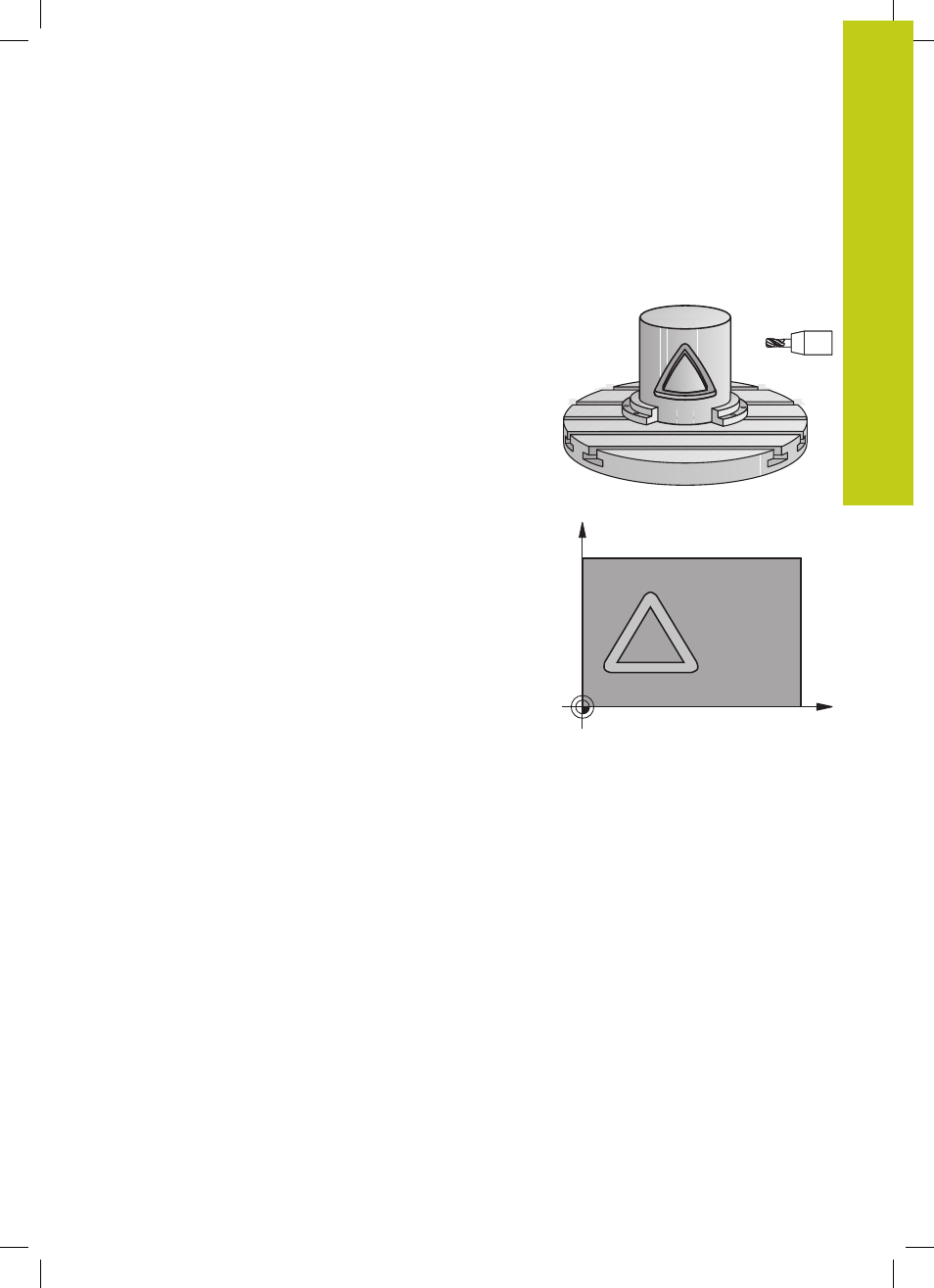

Con questo ciclo è possibile trasferire un profilo definito nello
sviluppo su una superficie cilindrica. Utilizzare il ciclo 28 quando si
vogliono fresare le scanalature di guida sul cilindro.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo 14 (PROFILO).
Nel sottoprogramma il profilo viene descritto sempre con
le coordinate X e Y, indipendentemente dagli assi rotativi
presenti sulla macchina in uso. Quindi la descrizione del profilo
è indipendente dalla configurazione della macchina in uso. Quali
funzioni di traiettoria sono disponibili le funzioni
L, CHF, CR, RND e
CT .
I dati per l'asse angolare (coordinate X) possono essere inseriti a
scelta in gradi o in mm (pollici) (da stabilire nella definizione del
ciclo con Q17).
1 Il TNC posiziona l’utensile sopra il punto di penetrazione,
tenendo conto della QUOTA LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l'utensile fresa con
l'avanzamento di fresatura Q12 lungo il profilo programmato
3 Alla fine del profilo il TNC riporta l'utensile alla distanza di
sicurezza e quindi al punto di penetrazione
4 Questa procedura (da 1 a 3) si ripete fino al raggiungimento
della PROFONDITÀ Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
Y (Z)
X (C)
