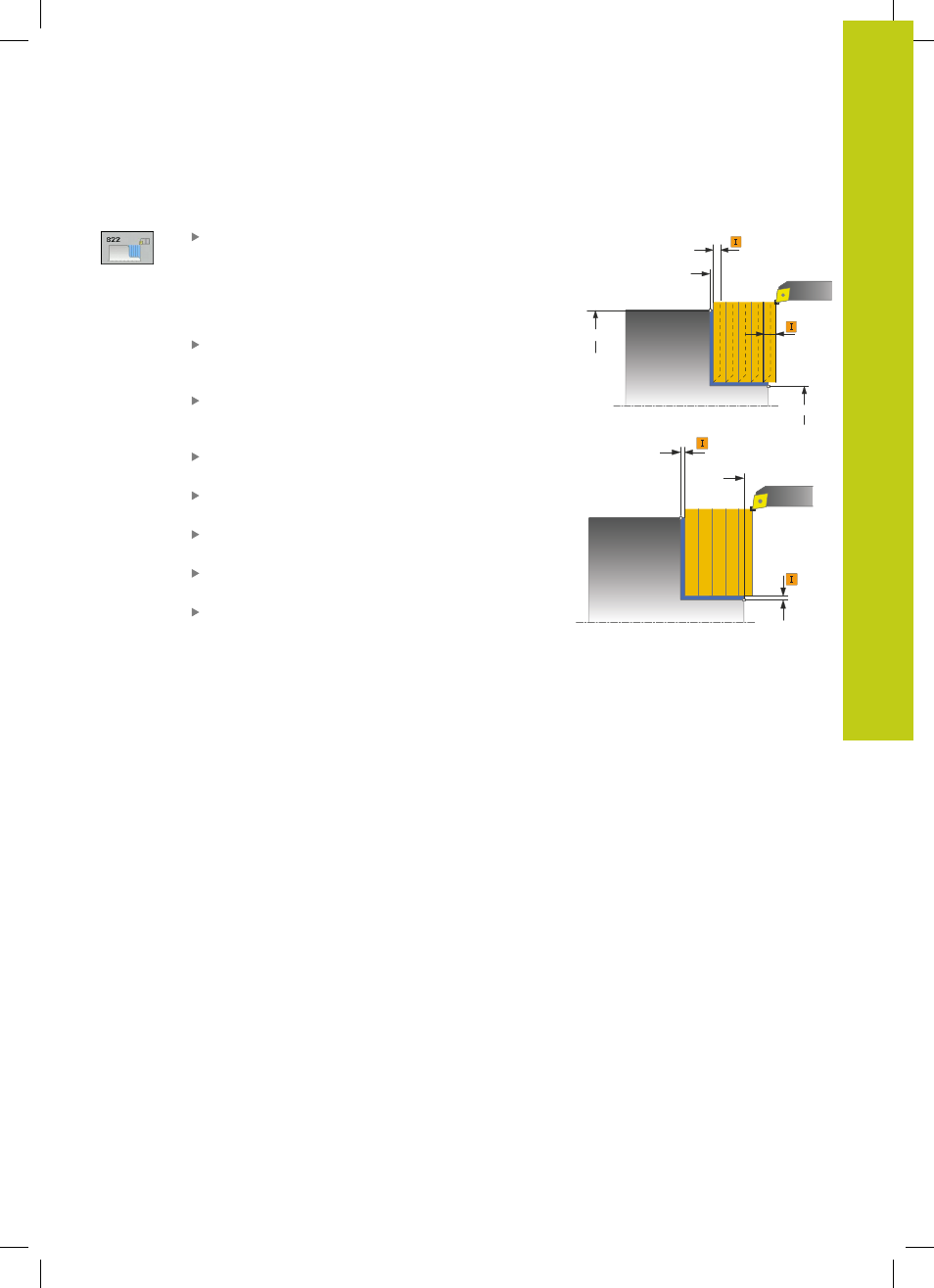

TORNITURA GRADINO RADIALE ESTESA
(ciclo 822, DIN/ISO: G822)
12.12
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
363
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
DIAMETRO AVVIO PROFILO Q491: coordinata X
del punto di partenza del profilo (indicazione del
diametro)
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza del profilo
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale del profilo (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
del profilo
ANGOLO SUP. PIANA Q495: angolo tra la superficie
piana e l'asse rotativo
TIPO ELEMENTO INIZIALE Q501: definizione del tipo
di elemento a inizio profilo (superficie perimetrale):
0 : nessun elemento supplementare
1 : l'elemento è uno smusso
2 : l'elemento è un raggio
Q460
Ø Q491
Q494
Ø Q493
Q463
Ø Q483
Q484
Q492
