Lavorare con i cicli di tastatura
13.1 Principi generali relativi ai cicli di tastatura
13
448
TNC 640 | Manuale utente programmazione di cicli | 4/2015
13.1 Principi generali relativi ai cicli di
tastatura
HEIDENHAIN si assume la garanzia per le funzioni dei
cicli di tastatura soltanto nel caso in cui si impieghino
sistemi di tastatura HEIDENHAIN.
Il TNC deve essere predisposto dal costruttore della
macchina per l'impiego di tastatura 3D.
Consultare il manuale della macchina.

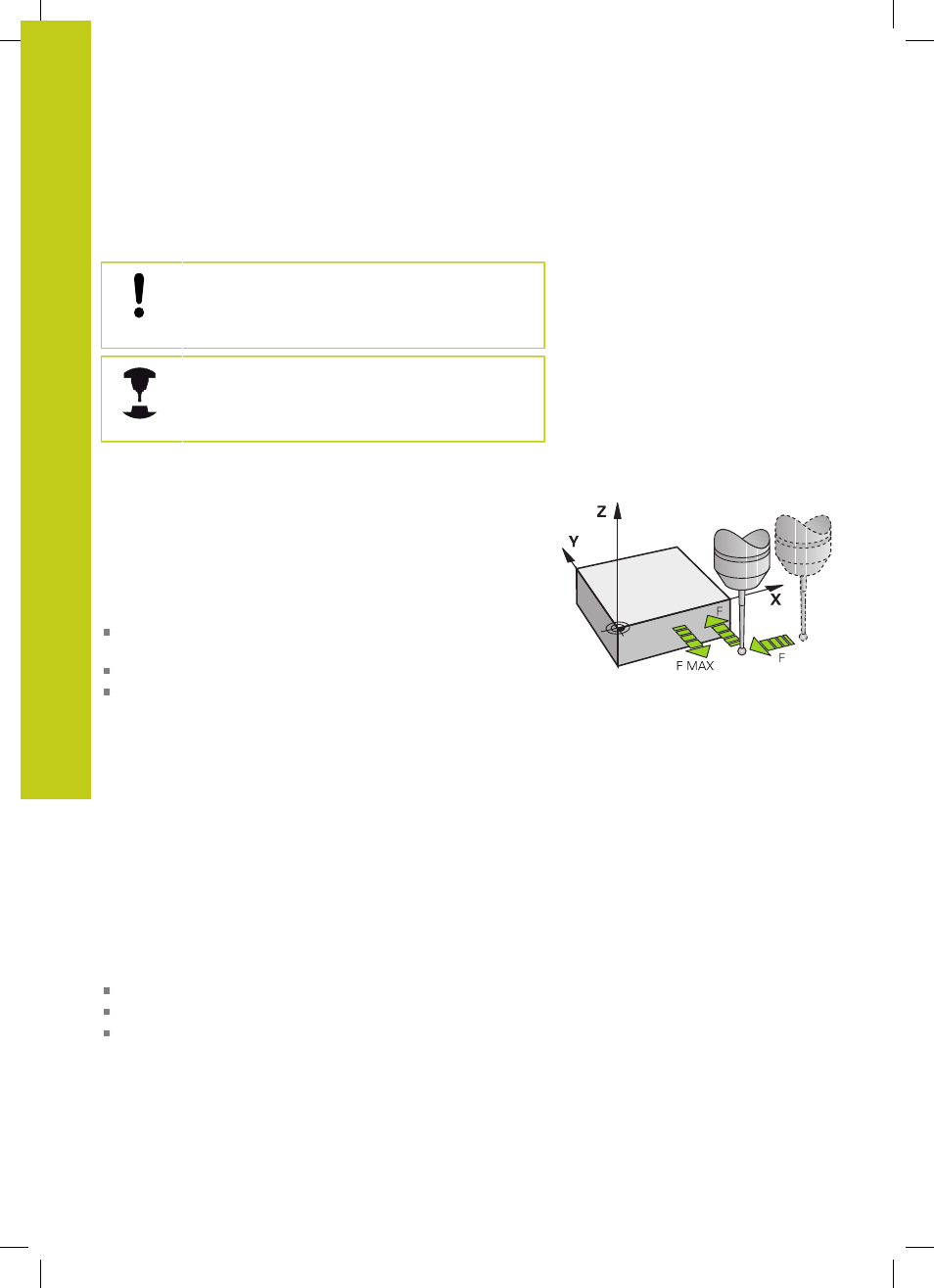

Principio di funzionamento
Quando il TNC esegue un ciclo di tastatura, il sistema di tastatura
3D si avvicina al pezzo parassialmente (anche con rotazione base
attiva e piano di lavoro ruotato). Il costruttore della macchina
definisce in un parametro macchina l'avanzamento di tastatura
(vedere "Premesse per lavorare con cicli di tastatura" più avanti nel
presente capitolo).
Quando il tastatore viene a contatto con il pezzo
il sistema di tastatura 3D invia un segnale al TNC: le coordinate
della posizione tastata vengono memorizzate
il sistema di tastatura 3D si ferma e
il tastatore si riporta in rapido sulla sua posizione di partenza
Se entro il percorso definito il tastatore non viene deflesso, il TNC
emette un relativo messaggio d'errore (percorso:
DIST da tabella
del sistema di tastatura).
Considerazione della rotazione base nel
FUNZIONAMENTO MANUALE
Durante la tastatura il TNC considera una rotazione base attiva e si
avvicina in diagonale al pezzo.
Cicli di tastatura nei modi operativi Funzionamento
manuale e Volantino elettronico
Il TNC mette a disposizione nei modi operativi
Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che
consentono:
la calibrazione del sistema di tastatura
Compensazione di posizioni inclinate del pezzo
Definizione origine
