TRONCATURA RADIALE ESTESA
(ciclo 862, DIN/ISO: G862)
12.23
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
403
12.23 TRONCATURA RADIALE ESTESA
(ciclo 862, DIN/ISO: G862)

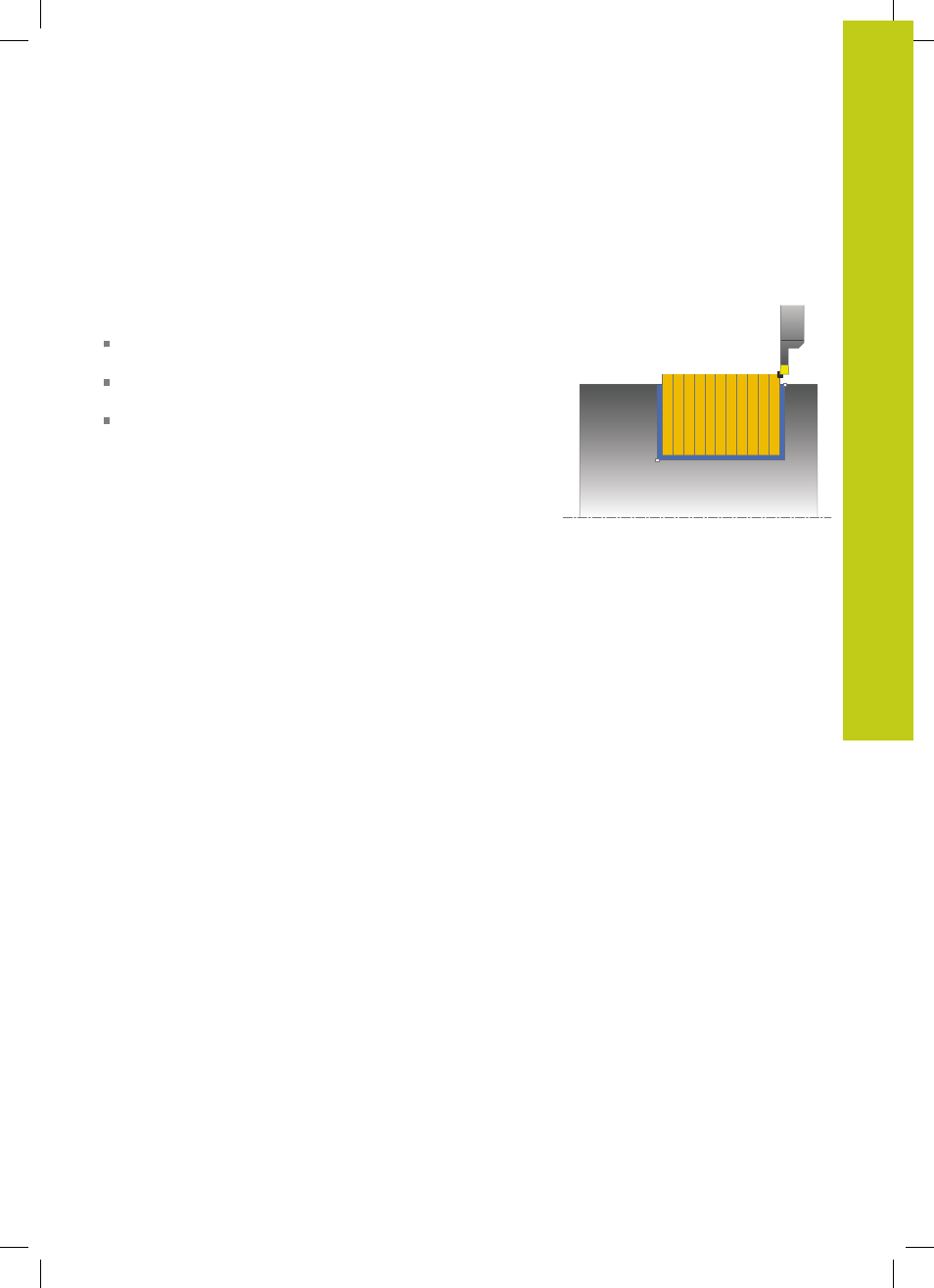

Applicazione
Questo ciclo consente di eseguire la troncatura radiale di
scanalature. Funzioni estese:
all'inizio e alla fine del profilo è possibile inserire uno smusso o
un arrotondamento
nel ciclo è possibile definire l'angolo per le pareti laterali della
scanalatura
negli angoli del profilo possono essere inseriti raggi
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il diametro di partenza
Q491 è maggiore del
diametro finale Q493, il ciclo esegue una lavorazione esterna. Se
il diametro di partenza Q491 è minore del diametro finale Q493, il
ciclo esegue una lavorazione interna.
Esecuzione del ciclo Sgrossatura
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione assiale con l'avanzamento definito Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
