ORIGINE SU CENTRO ISOLA (ciclo 409, DIN/ISO: G409) 15.3
15
TNC 640 | Manuale utente programmazione di cicli | 4/2015
489
15.3 ORIGINE SU CENTRO ISOLA (ciclo
409, DIN/ISO: G409)

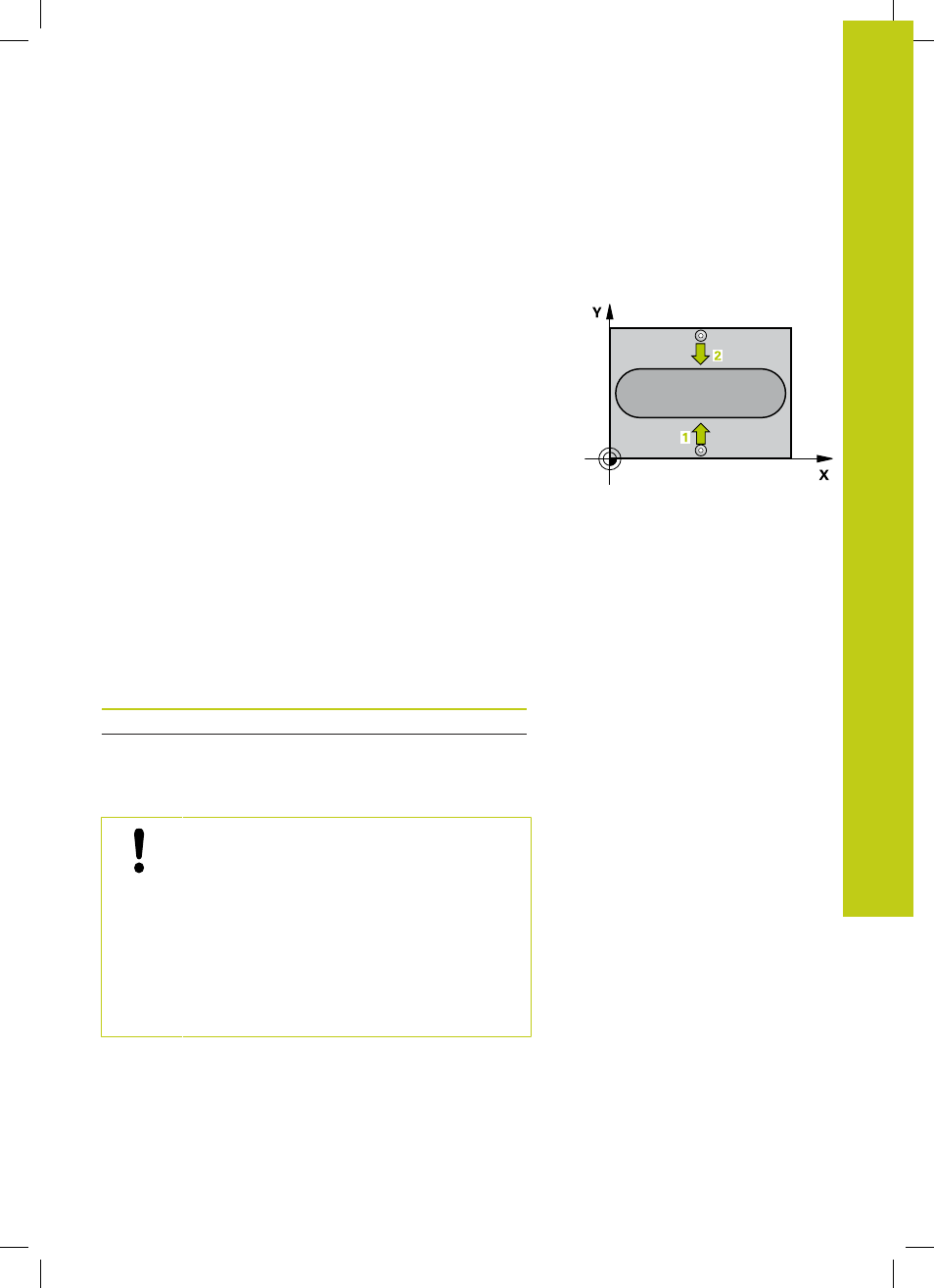

Esecuzione del ciclo
Il ciclo di tastatura 409 rileva il centro di un'isola e imposta questo
centro quale origine. In alternativa il TNC può registrare questo
centro in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 454) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F )
3 Il tastatore si porta all'altezza di sicurezza sul successivo punto
da tastare 2 ed esegue la seconda tastatura
4 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 483) e salva i
valori reali nei parametri Q presentati di seguito
5 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
Numero parametro Significato
Q166 Valore reale larghezza isola misurata
Q157 Valore reale posizione asse centrale
Per la programmazione
Attenzione Pericolo di collisione!
Per evitare collisioni tra il tastatore e il pezzo, inserire
per la larghezza dell'isola un valore approssimato per
eccesso .
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Se si imposta un'origine con il ciclo di tastatura
(Q303 = 0) e si impiega anche la tastatura con
asse TS (Q381 = 1), non deve essere attiva alcuna
conversione delle coordinate.
