Profili sovrapposti
7.3
7
TNC 640 | Manuale utente programmazione di cicli | 4/2015
195
7.3
Profili sovrapposti
Principi fondamentali
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca
con una tasca sovrapposta o rimpicciolire un'isola.
Blocchi NC
12 CYCL DEF 14.0 PROFILO
13 CYCL DEF 14.1 LABEL PROFILO
1 /2 /3 /4
Sottoprogrammi: tasche sovrapposte
I seguenti esempi di programma sono
sottoprogrammi di profilo che vengono chiamati in un
programma principale del ciclo 14 PROFILO.

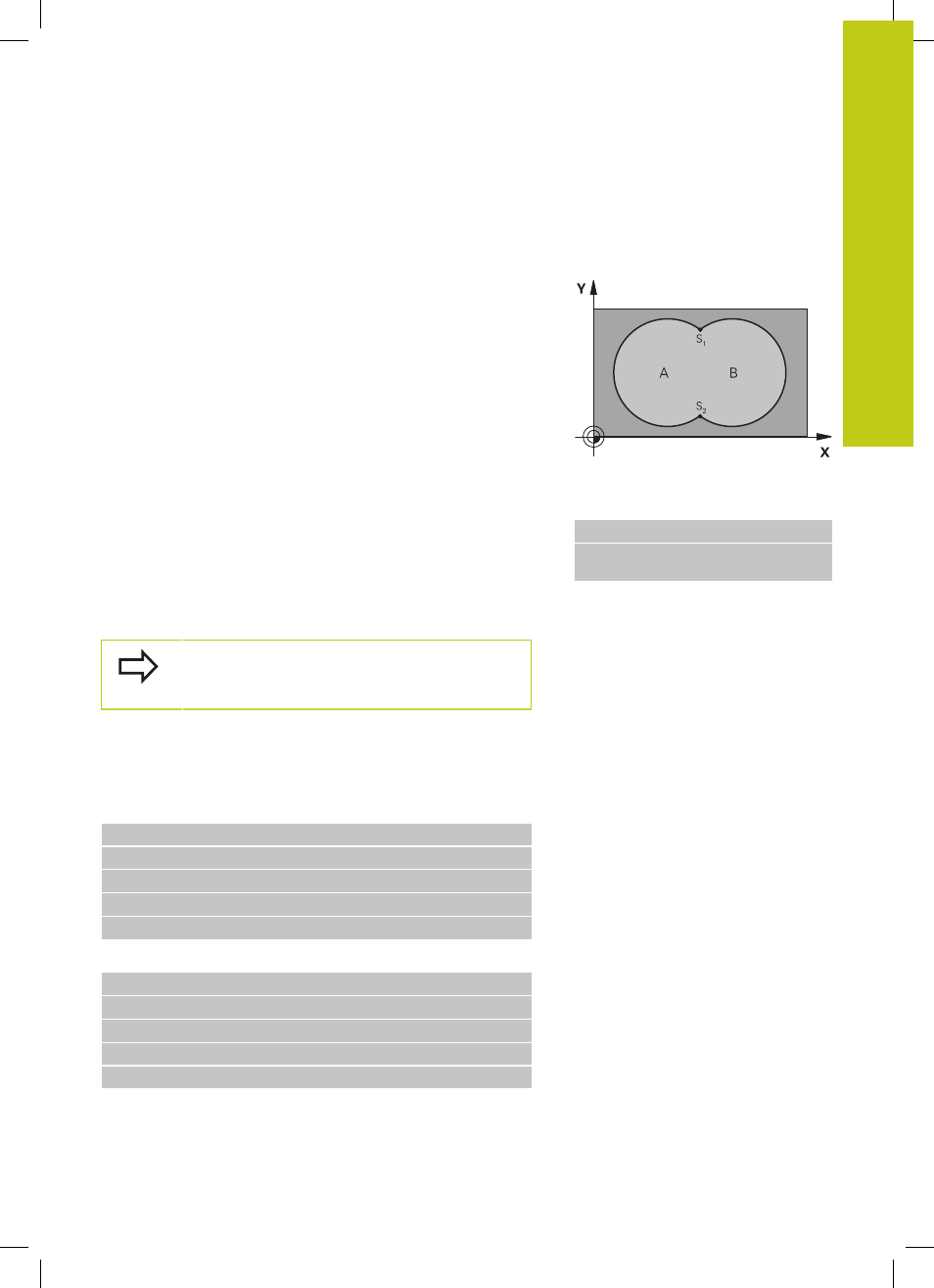

Le tasche A e B si sovrappongono.
I punti di intersezione S1 e S2 vengono calcolati dal TNC, non
occorre programmarli.
Le tasche sono programmate quali cerchi completi.
Sottoprogramma 1: tasca A
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Sottoprogramma 2: tasca B
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
