HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manuale (Pagina 160)

Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature

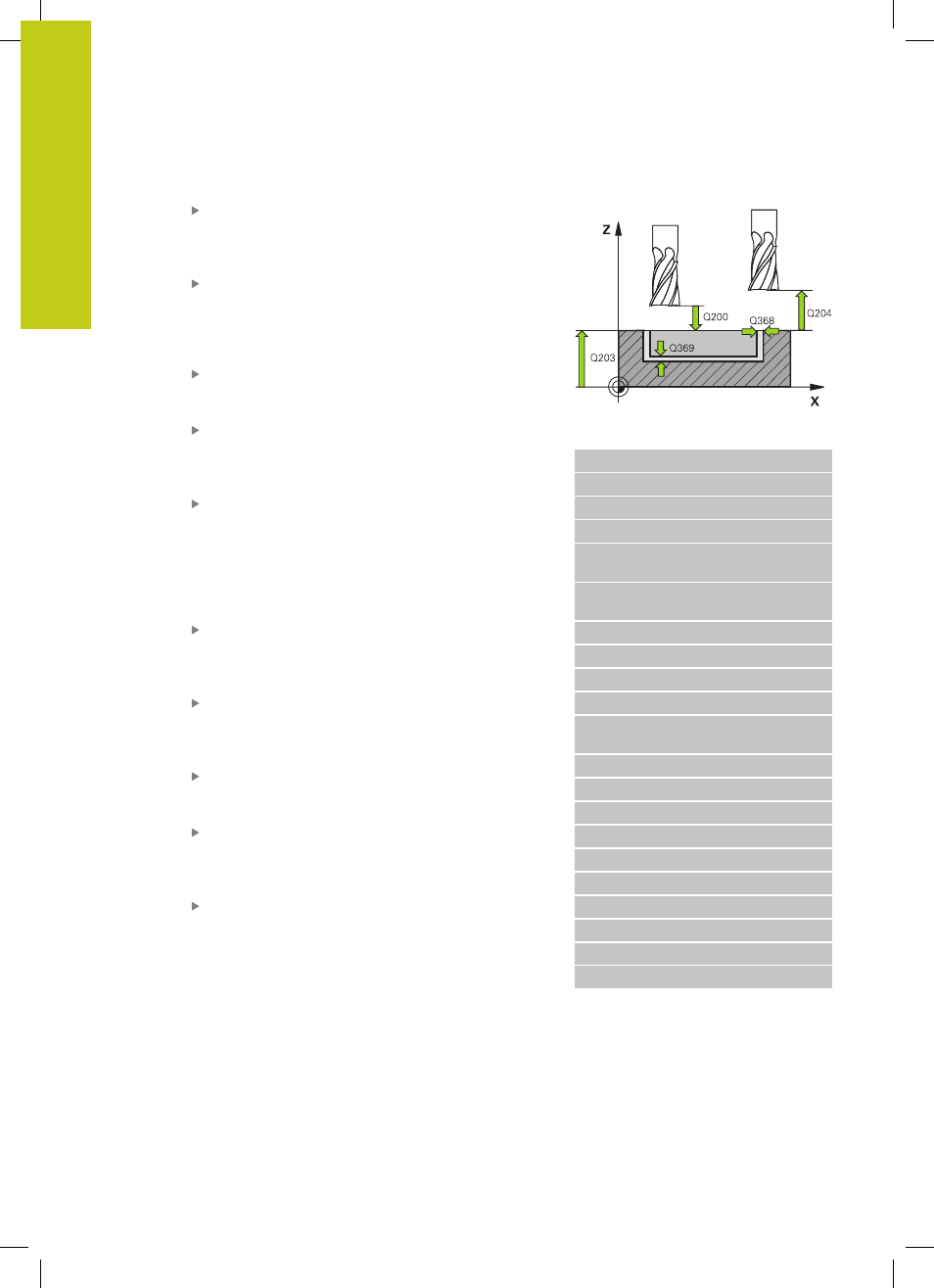

5.5 SCANALATURA CIRCOLARE (ciclo 254, DIN/ISO: G254)
5
160
TNC 640 | Manuale utente programmazione di cicli | 4/2015
ANGOLO DI APERTURA DELLA SCANALATURA
Q248 (in valore incrementale): inserire l'angolo di
apertura della scanalatura. Campo di immissione da
0 a 360,000
ANGOLO INCREMENTALE Q378 (in valore
incrementale): angolo con cui tutta la scanalatura
viene ruotata. Il centro di rotazione si trova al centro
del cerchio parziale. Campo di immissione da
-360,000 a 360,000
NUMERO LAVORAZIONI Q377: numero delle
lavorazioni sul cerchio parziale. Campo di
immissione da 1 a 99999
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO, FU, FZ
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
PREDEF: il TNC utilizza il valore del blocco GLOBAL
DEF (Se si inserisce il valore 0, la lavorazione è
concorde)
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
scanalatura. Campo di immissione da -99999,9999 a
99999,9999
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile; inserire un valore maggiore di 0.
Campo di immissione da 0 a 99999,9999
SOVRAMETALLO PROFONDITÀ Q369 (in valore
incrementale): sovrametallo di finitura per la
profondità. Campo di immissione da 0 a 99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0
a 99999,999, in alternativa
FAUTO, FU, FZ
INCREMENTO PER FINITURA Q338 (in valore
incrementale): quota di accostamento dell'utensile
secondo l'asse del mandrino in finitura. Q338=0:
finitura in una sola passata. Campo di immissione da
0 a 99999,9999
Blocchi NC
8 CYCL DEF 254 CAVA CIRCOLARE
Q215=0 ;TIPO LAVORAZIONE
Q219=12 ;LARG. SCANALATURA
Q368=0.2 ;SOVRAM. LATERALE
Q375=80 ;DIAMETRO
RIFERIMENTO
Q367=0 ;RIF. POS.
SCANALATURA
Q216=+50 ;CENTRO 1º ASSE
Q217=+50 ;CENTRO 2º ASSE
Q376=+45 ;ANGOLO DI PARTENZA
Q248=90 ;ANGOLO DI APERTURA
Q378=0 ;ANGOLO
INCREMENTALE
Q377=1 ;NUMERO LAVORAZIONI
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q369=0.1 ;SOVRAM. PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;INCREMENTO FINITURA
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
