12.9 TORNITURA PROFILO ASSIALE
(ciclo 810, DIN/ISO: G810)
12
350
TNC 640 | Manuale utente programmazione di cicli | 4/2015
12.9 TORNITURA PROFILO ASSIALE
(ciclo 810, DIN/ISO: G810)
Applicazione
Questo ciclo consente di eseguire la tornitura assiale di pezzi con
un numero qualsiasi di profili di tornitura. La descrizione del profilo
è definita in un sottoprogramma.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il punto di partenza del profilo è maggiore
del punto finale del profilo, il ciclo esegue una lavorazione esterna.
Se il punto di partenza del profilo è minore del punto finale, il ciclo
esegue una lavorazione interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata Z
del punto di partenza sia minore del punto iniziale del profilo, il TNC
posiziona l'utensile nella coordinata Z alla distanza di sicurezza e da
lì avvia il ciclo.

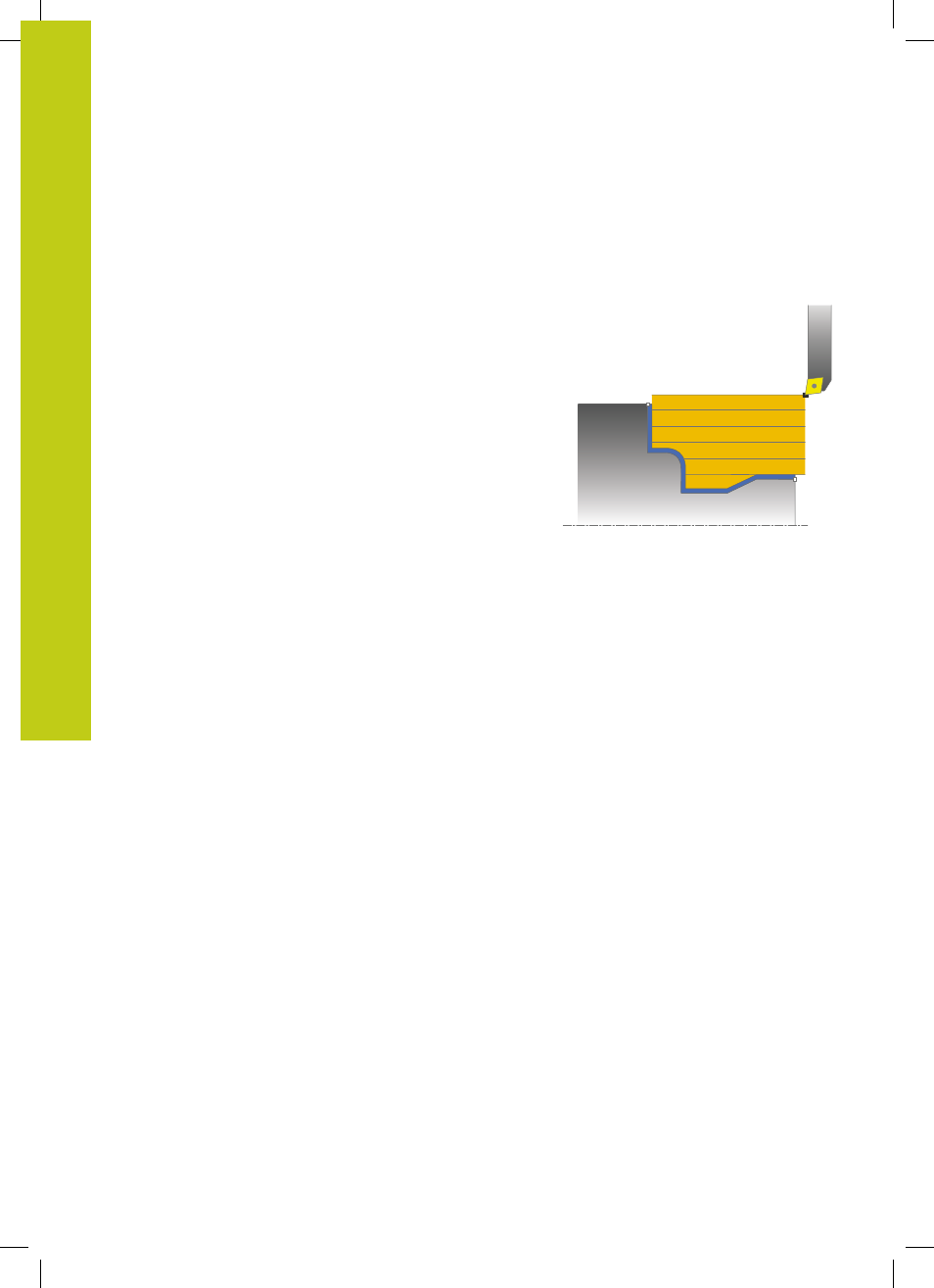

1 Il TNC esegue in rapido un incremento parassiale. Il valore
di incremento viene calcolato dal TNC sulla base di
Q463
PROFONDITÀ DI TAGLIO MAX.
2 Il TNC lavora l'area tra la posizione di partenza e il punto
finale in direzione assiale. La passata assiale viene eseguita
parallelamente all'asse e con l'avanzamento definito
Q478.
3 Il TNC ritira l'utensile con l'avanzamento definito del valore di
incremento.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 1 a 4) fino ad ottenere il
profilo finito.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
