16.10 MISURAZIONE ISOLA ESTERNA (ciclo 426, DIN/ISO: G426)
16
562
TNC 640 | Manuale utente programmazione di cicli | 4/2015
16.10 MISURAZIONE ISOLA ESTERNA
(ciclo 426, DIN/ISO: G426)
Esecuzione del ciclo

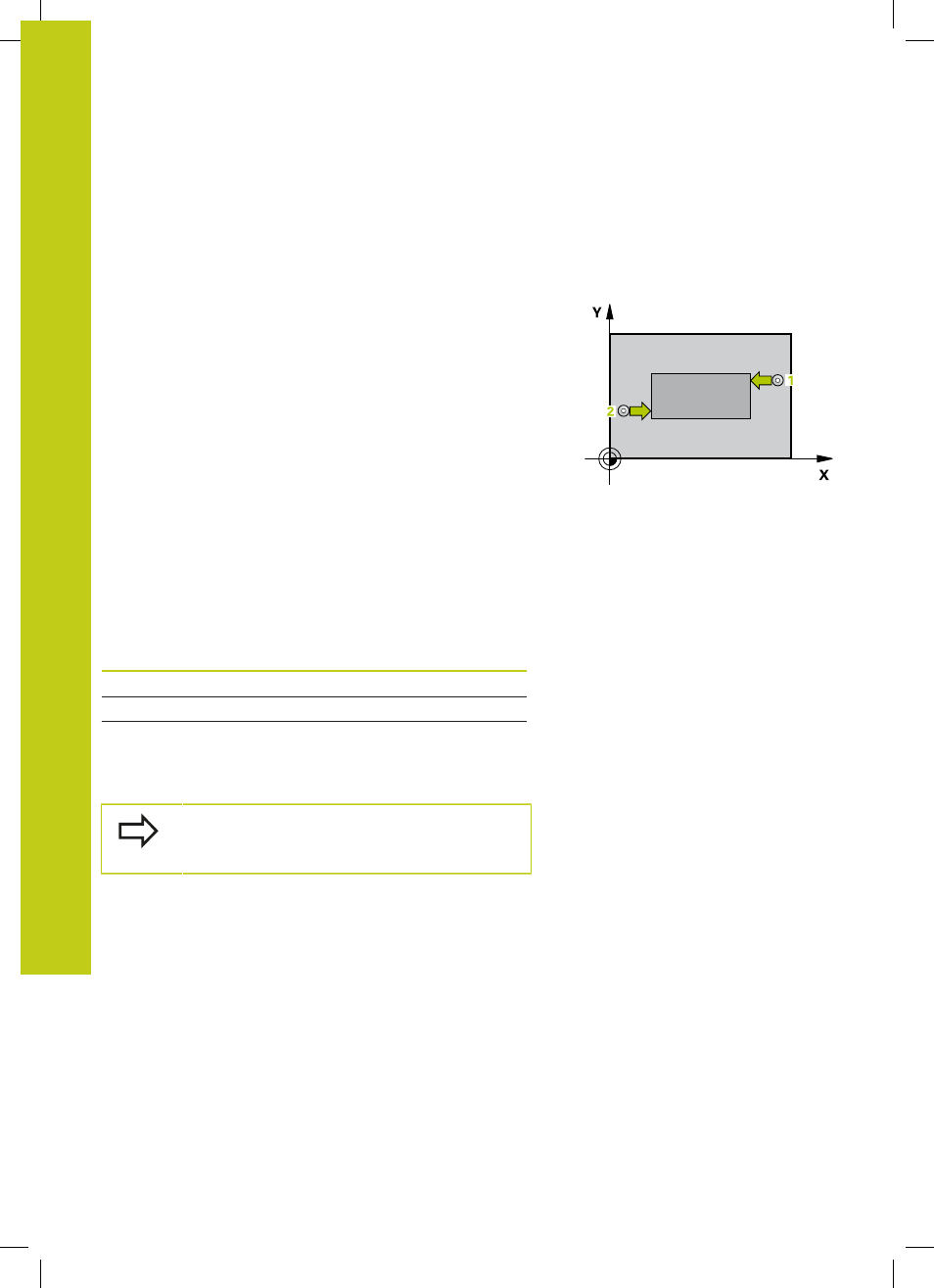

Il ciclo di tastatura 426 rileva la posizione e la larghezza di un'isola.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto
tra i valori nominali e reali e memorizza gli scostamenti in parametri
di sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 454) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento
di tastatura (colonna
F). La prima tastatura è eseguita sempre in
direzione negativa dell'asse programmato
3 Il tastatore si porta all'altezza di sicurezza sul successivo punto
da tastare ed esegue la seconda tastatura
4 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri
Q:
Numero parametro Significato
Q156 Valore reale lunghezza misurata
Q157 Valore reale posizione asse centrale
Q166 Offset lunghezza misurata
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
