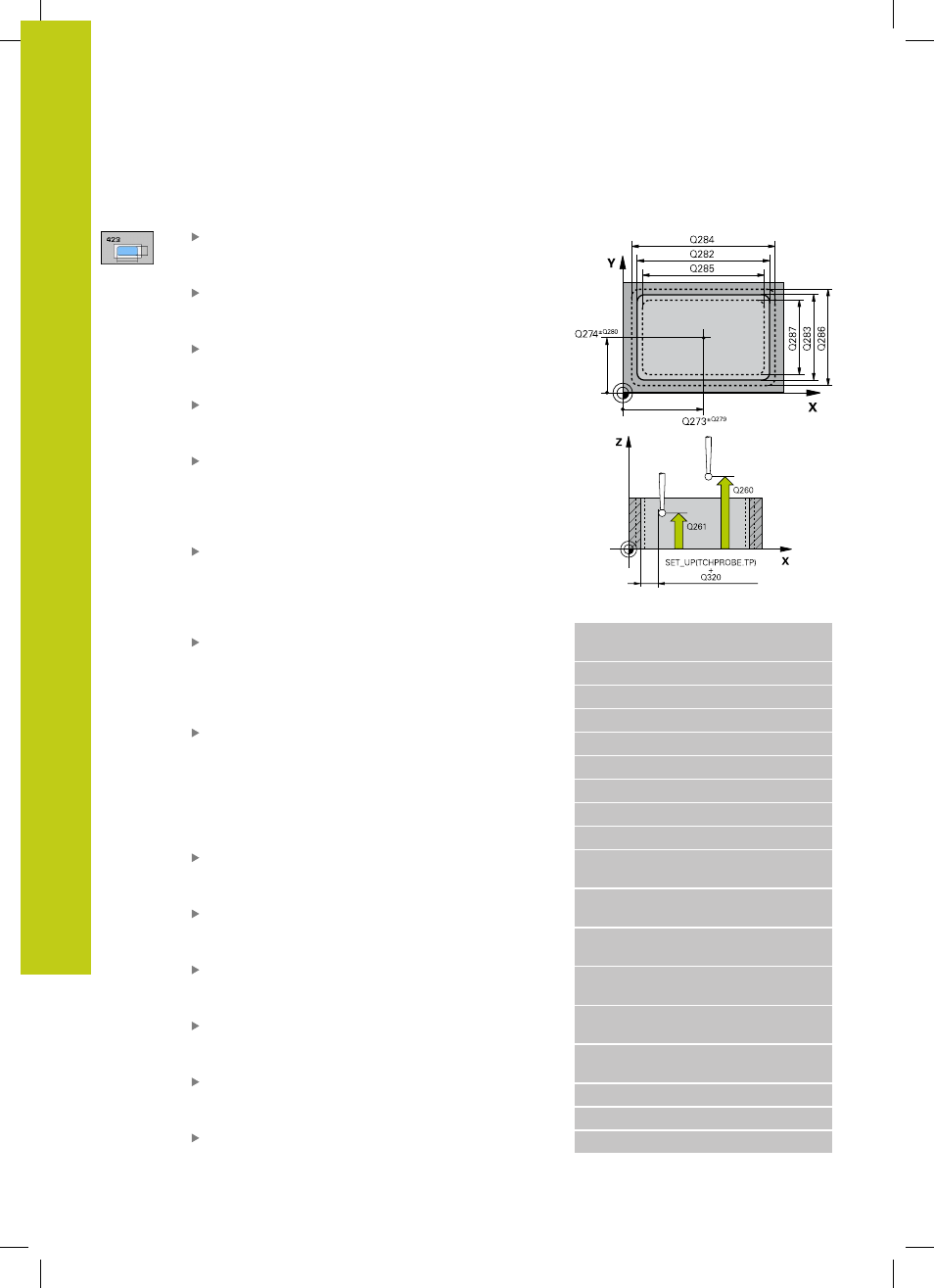

HEIDENHAIN TNC 640 (34059x-05) Cycle programming - Manuale (Pagina 554)

Cicli di tastatura: controllo automatico dei pezzi
16.7 MISURAZIONE RETTANGOLO INTERNO (ciclo 423, DIN/ISO: G423)
16
554
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
CENTRO 1° ASSE Q273 (in valore assoluto): centro
della tasca nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
CENTRO 2° ASSE Q274 (in valore assoluto): centro
della tasca nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
LUNGHEZZA LATO PRIMARIO Q282: lunghezza della
tasca parallela all'asse principale del piano di lavoro.
Campo di immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q283: lunghezza
della tasca parallela all'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (=
punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo il tastatore deve spostarsi tra i punti di
misura:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
LIMITE MAX LUNG. ASSE PRIMARIO Q284:
lunghezza massima ammessa per la tasca. Campo
di immissione da 0 a 99999,9999
LIMITE MIN LUNG. ASSE PRIMARIO Q285:
lunghezza minima ammessa per la tasca. Campo di
immissione da 0 a 99999,9999
LIMITE MAX LUNG. LATO SECOND. Q286: larghezza
massima ammessa per la tasca. Campo di
immissione da 0 a 99999,9999
LIMITE MIN LUNG. LATO SECOND. Q287:
larghezza minima ammessa per la tasca. Campo di
immissione da 0 a 99999,9999
TOLLERANZA CENTRO 1° ASSE Q279: scostamento
di posizione ammesso nell'asse principale del piano
di lavoro. Campo di immissione da 0 a 99999,9999
TOLLERANZA CENTRO 2° ASSE Q280: scostamento
di posizione ammesso nell'asse secondario del
piano di lavoro. Campo di immissione da 0 a
99999,9999
Blocchi NC
5 TCH PROBE 423 MIS. RETTAN.
INTERNO
Q273=+50
;CENTRO 1º ASSE
Q274=+50 ;CENTRO 2º ASSE
Q282=80 ;LUNGHEZZA 1º LATO
Q283=60 ;LUNGHEZZA 2º LATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
Q284=0 ;LIMITE MAX. LATO
PRIM.
Q285=0 ;LIMITE MIN. LATO
PRIM.
Q286=0 ;LIMITE MAX LATO
SECON.
Q287=0 ;LIMITE MIN. LATO
SECON.
Q279=0 ;TOLLERANZA 1º
CENTRO
Q280=0 ;TOLLERANZA 2º
CENTRO
Q281=1 ;PROTOCOLLO DI MIS.
Q309=0 ;STOP PGM SE ERRORE
Q330=0 ;UTENSILE
