Cicli: tornitura

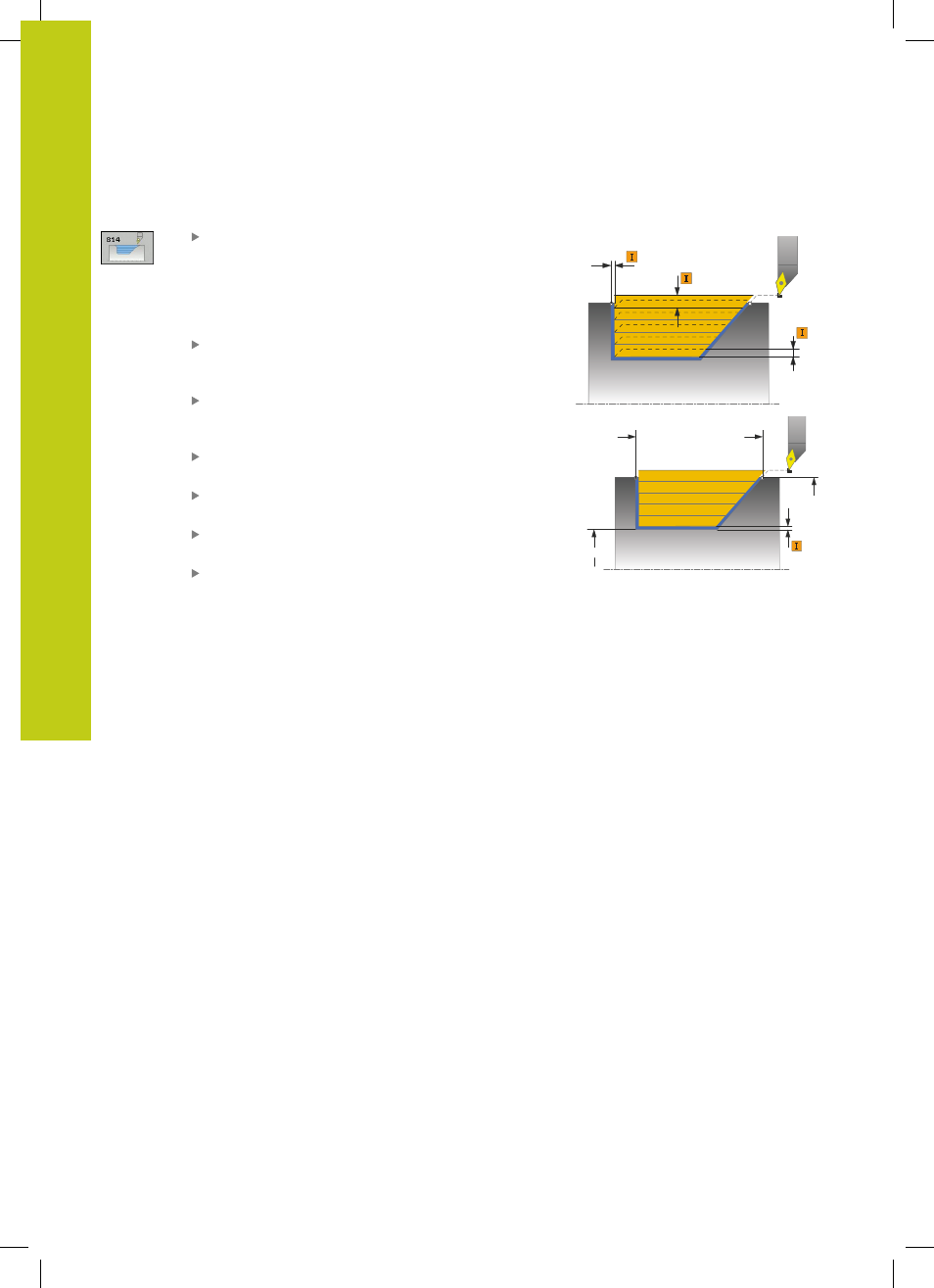

12.8 TORNITURA ASSIALE ESTESA CON ENTRATA
(ciclo 814, DIN/ISO: G814)
12
348
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
TIPO DI LAVORAZIONE Q215: definizione del tipo di
lavorazione:
0 : sgrossatura e finitura
1 : solo sgrossatura
2 : solo finitura a quota finita
3 : solo finitura a sovrametallo
DISTANZA DI SICUREZZA Q460 (in valore
incrementale): distanza per movimento di ritorno e
preposizionamento
DIAMETRO AVVIO PROFILO Q491: coordinata X
del punto di partenza del profilo (indicazione del
diametro)
AVVIO PROFILO Z Q492: coordinata Z del punto di
partenza del percorso di entrata
DIAMETRO FINE PROFILO Q493: coordinata X del
punto finale del profilo (indicazione del diametro)
FINE PROFILO Z Q494: coordinata Z del punto finale
del profilo
ANGOLO FIANCO Q495: angolo del fianco di entrata.
L'angolo di riferimento è la perpendicolare all'asse
rotativo.
Q460
Q463
Q484
Ø Q493
Ø Q491
Ø Q483
Q494 Q492
