Cicli di tastatura: controllo automatico dei pezzi
16.8 MISURAZIONE RETTANGOLO ESTERNO (ciclo 424, DIN/ISO: G424)
16
556
TNC 640 | Manuale utente programmazione di cicli | 4/2015
16.8 MISURAZIONE RETTANGOLO
ESTERNO (ciclo 424, DIN/ISO: G424)

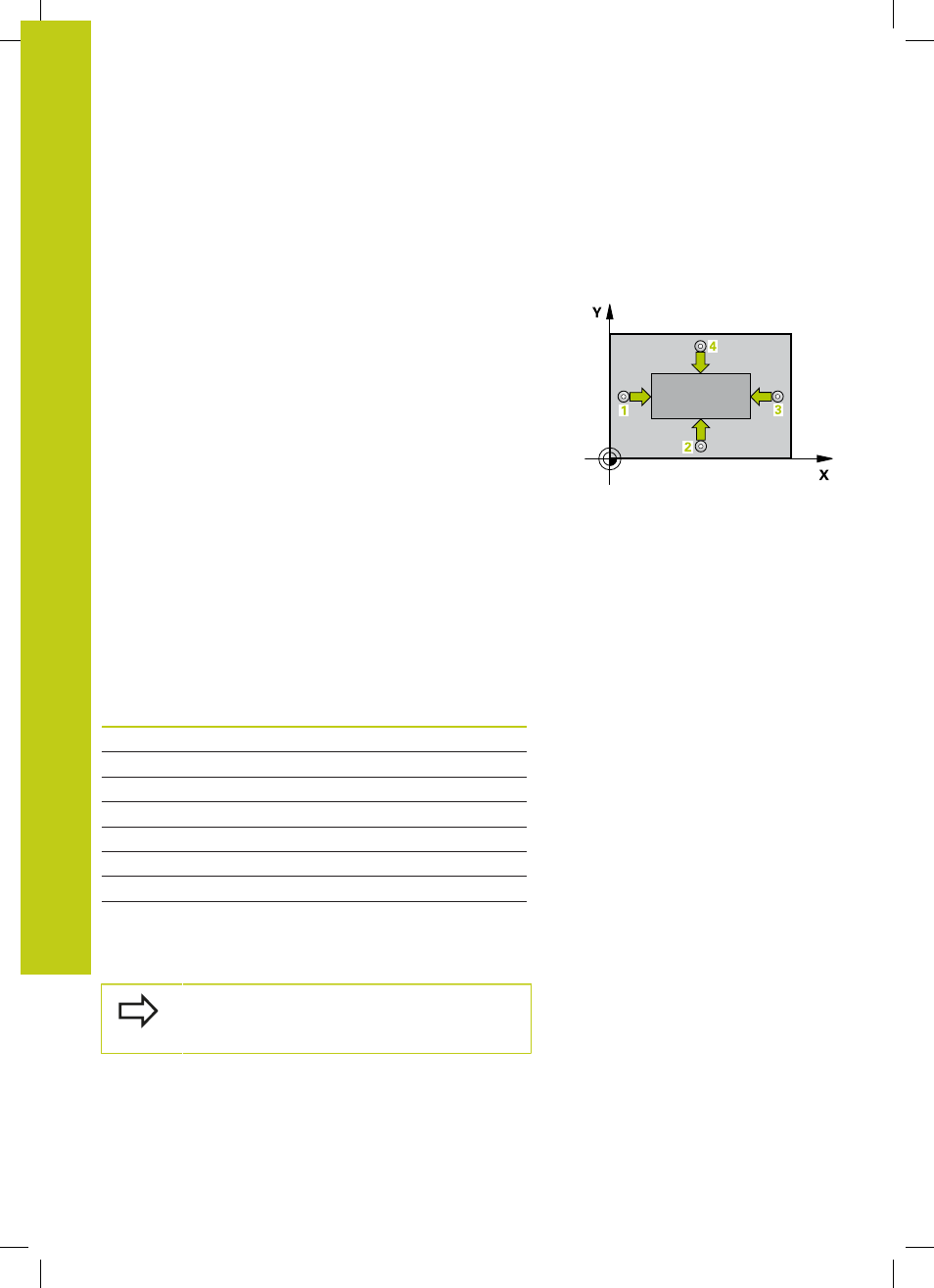

Esecuzione del ciclo
Il ciclo di tastatura 424 rileva il centro, la lunghezza e la larghezza
di isole rettangolari. Definendo nel ciclo valori di tolleranza, il TNC
effettua un confronto tra i valori nominali e reali e memorizza gli
scostamenti in parametri di sistema.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 454) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi, il tastatore si porta sul successivo punto da tastare 2
parassialmente all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
5 Quindi, il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri
Q:
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
Q161 Offset centro asse principale
Q162 Offset centro asse secondario
Q164 Offset lunghezza lato asse princ.
Q165 Offset lunghezza lato asse sec.
Per la programmazione
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
