96 4 Programmazione di cicli
4.3 Cicli a passat
e sing
ole
Raccordo
Selezionare "Passate singole"
Selezionare "Raccordo"
Softkey Con ritorno:
Off: l'utensile si arresta alla fine del ciclo
On: l'utensile ritorna al punto di partenza
Raccordo
Il ciclo genera un raccordo quotato relativamente allo spigolo del
profilo. L'utensile si arresta alla fine del ciclo.

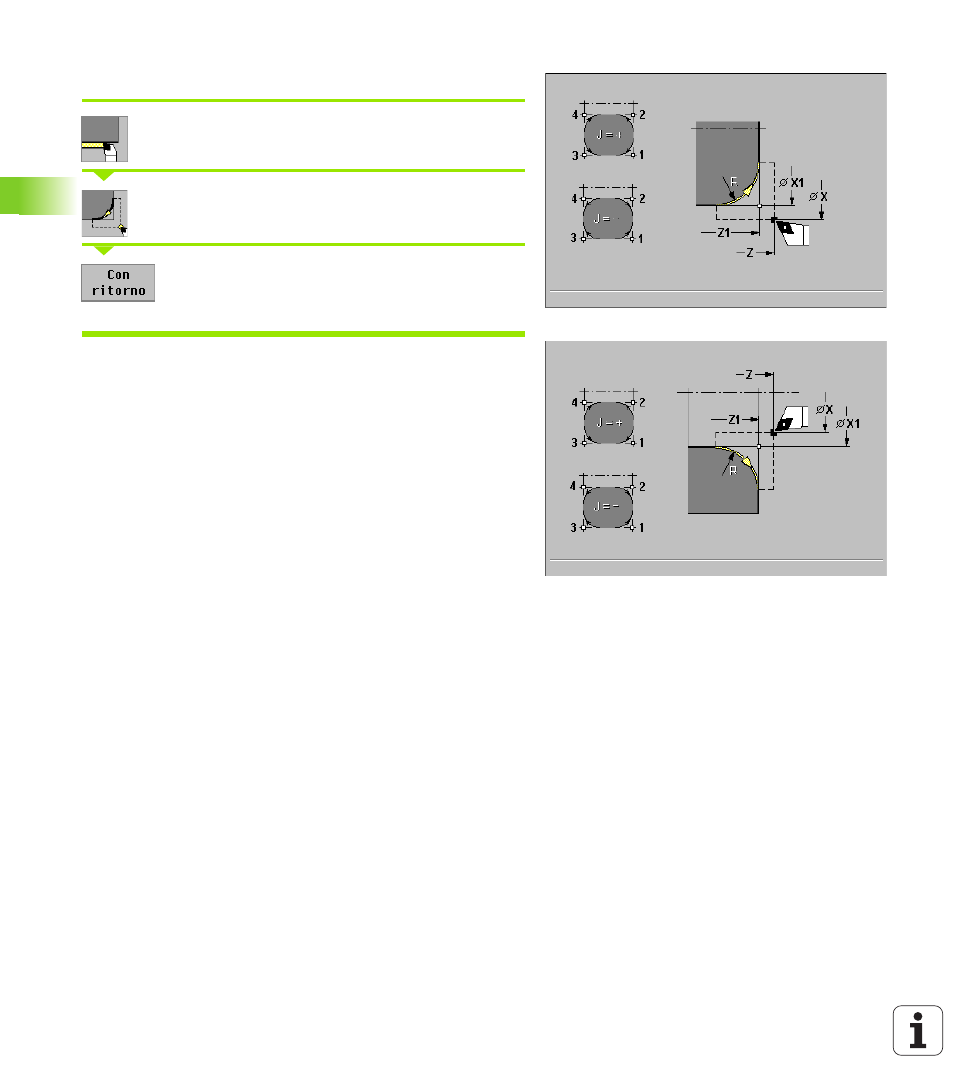

Contornitura raccordo ("Con ritorno")
L'utensile si avvicina, esegue il raccordo quotato relativamente allo
spigolo del profilo e al termine del ciclo ritorna al punto di partenza. La
compensazione del raggio del tagliente viene considerata (figure a
destra).
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Spigolo profilo
 R Arrotondamento: raggio arrotondamento
 I, K Larghezza smusso (in X, Z)
 J Posizione elemento (vedere grafica di supporto) – default: 1
„ Posizione relativa a "X1, Z1"
„ Il segno definisce la direzione di passata
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Esecuzione ciclo "Con ritorno"
1 calcolo di "Punto iniziale e Punto finale raccordo"
2 spostamento parallelamente all'asse da "X, Z" al "Punto iniziale
raccordo"
3 avanzamento circolare al "Punto finale raccordo"
4 sollevamento e ritorno al punto di partenza, parallelamente all'asse
