6 Programmazione DIN
6.12 Cicli di t
o
rn
it
ur
a semplici

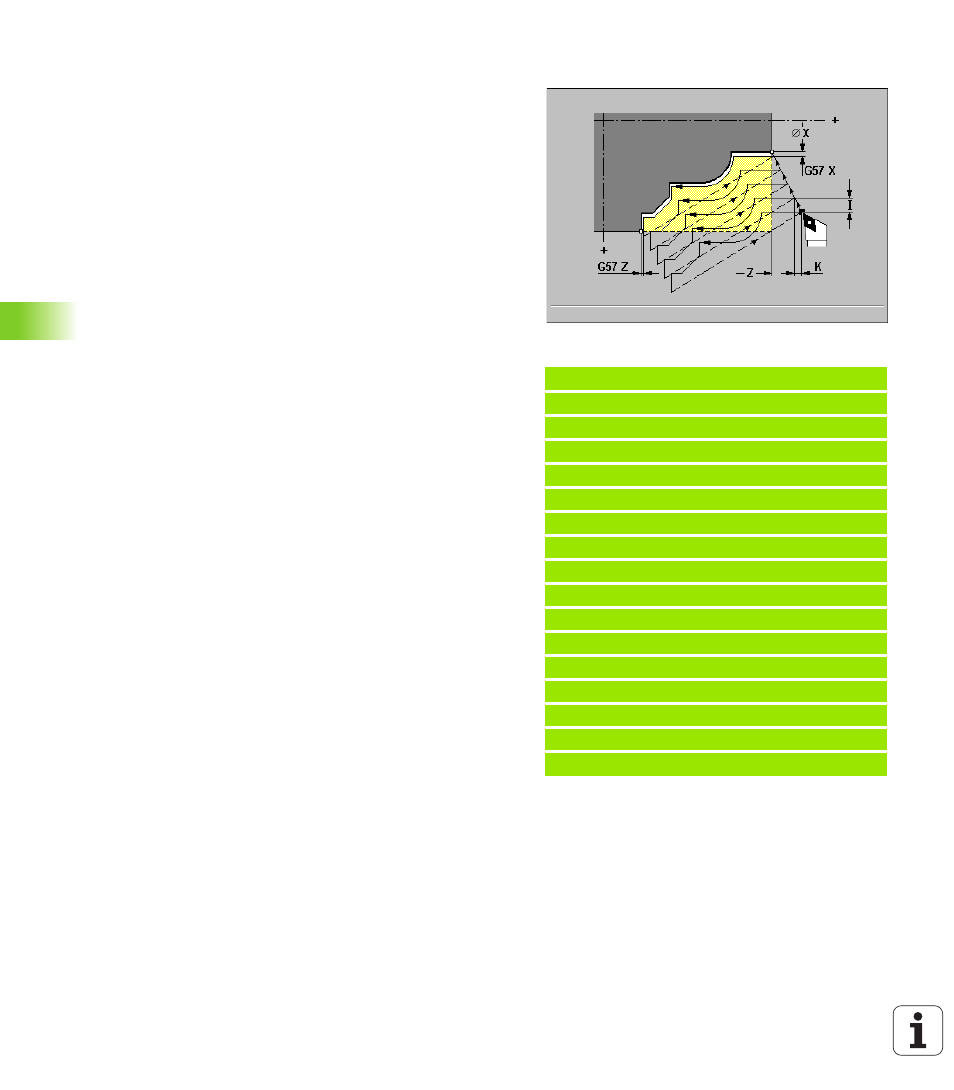

Ripetizione profilo semplice G83
L'istruzione G83 esegue più volte il "ciclo di lavorazione" programmato
nei blocchi successivi. Nel ciclo di lavorazione sono ammessi percorsi
di traslazione semplici o cicli (senza descrizione del profilo).
L'istruzione G80 termina il ciclo di lavorazione.
"X, Z" definisce il punto di partenza del profilo. L'istruzione G83 inizia la
lavorazione del ciclo a partire dalla posizione utensile. Prima di ogni
passata il ciclo avanza del valore definito in "I, K". Quindi il ciclo esegue
la lavorazione definita nei blocchi successivi, considerando la distanza
dalla posizione utensile al punto di partenza profilo quale
"sovrametallo". L'istruzione G83 ripete tale procedura fino a
raggiungere il "Punto di partenza".
L'istruzione G83 si impiega:
per la lavorazione di parti del pezzo parallele al profilo (sgrossatura di
pezzi grezzi preformati),
per ripetere passi di lavorazione (ad esempio esecuzione di
scanalature).
Parametri
X Punto di partenza
(quota diametro)
Z Punto di partenza
I Accostamento massimo
in direzione X (immettere I senza segno)
K Accostamento massimo
in direzione Z (immettere K senza segno)
Note sull'esecuzione del ciclo
Se in direzione X e Z è necessario un diverso numero di
accostamenti, si lavora inizialmente in entrambe le direzioni con i
valori programmati. Se per una direzione si è raggiunto il valore di
arrivo, non si esegue più alcun incremento in tale direzione.
Il MANUALplus determina la direzione di passata e di accostamento
sulla base dell'attuale posizione utensile relativamente al punto di
partenza della parte del profilo.
Posizione utensile dopo l'esecuzione del ciclo: punto di partenza del
profilo
Esempio: G83
%83.nc
[G83]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G83 X80 Z0 I4 K0.3
N4 G0 X80 Z0
N5 G1 Z-15 B-1
N6 G1 X102 B2
N7 G1 Z-22
N8 G1 X90 Zi-12 B1
N9 G1 Zi-6
N10 G1 X10 0 A80 B-1
N11 G1 Z-47
N12 G1 X110
N13 G0 Z2
N14 G80
FINE
