374 6 Programmazione DIN
6.21 La
v
o
ra
zione superficie cilindr
ica

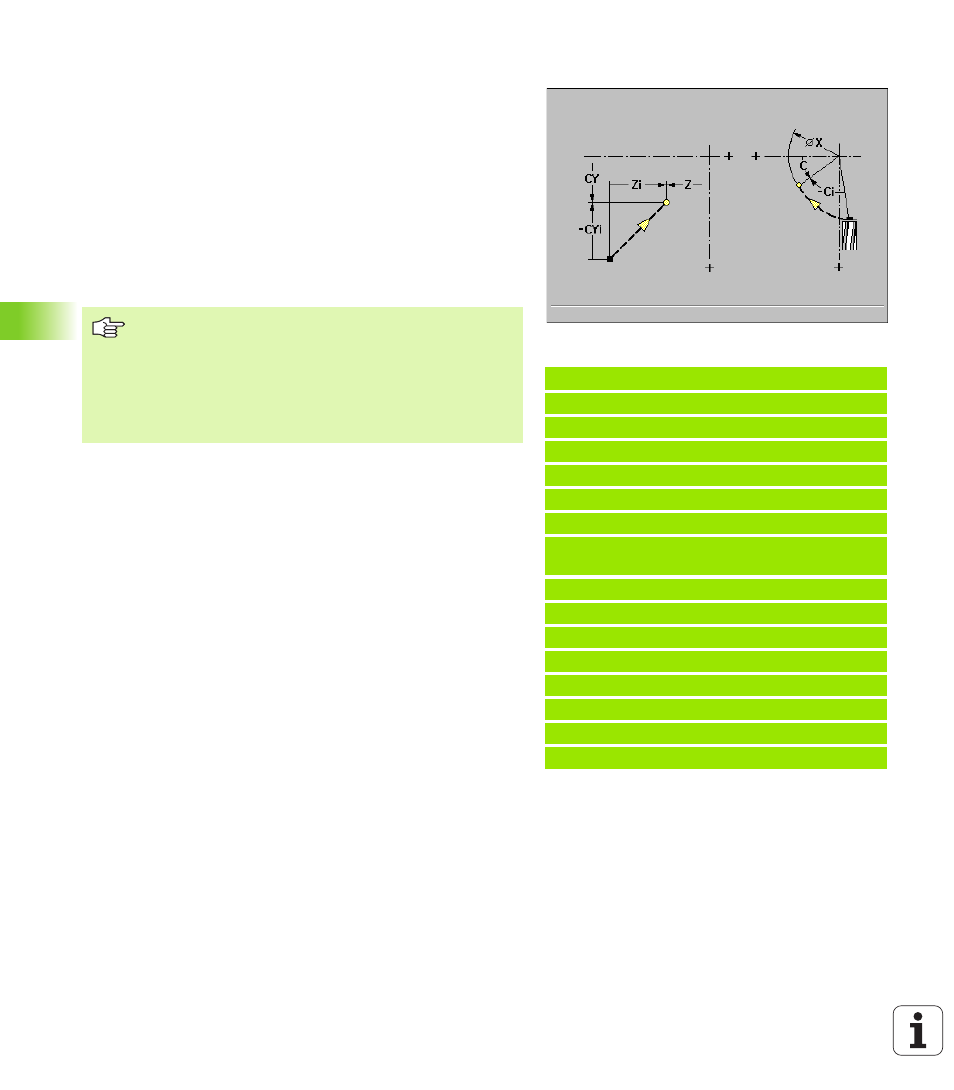

Punto di partenza profilo/Rapido G110
Istruzione geometrica: G110 definisce il punto iniziale del profilo sulla
superficie cilindrica.
Istruzione di lavorazione: l'utensile trasla in rapido fino al "Punto
finale" seguendo il percorso più breve.
Parametri
 Z Punto finale
 C Angolo finale
 CY Punto finale come quota percorso (riferimento: G120 Diametro
di riferimento)
 X Punto finale (quota diametro) – (default: posizione X attuale)
Esempio: G110
%110.nc
[G110, G111, G113, G794]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635 B0
N12 G80
N13 M15
FINE
„ Definire il "Punto iniziale profilo" o il punto finale con "C"
o "CY".
„ L'istruzione G110 è raccomandata per il
posizionamento dell'asse C a un determinata
angolazione (programmazione: N.. G110 C...).
„ Ammesso solo con G110 come istruzione di
lavorazione: parametro X
