HEIDENHAIN MANUALplus 4110 497
9.4 Esempio ICP "Ciclo di tr
oncat
ur
a"
9.4 Esempio ICP "Ciclo di
troncatura"

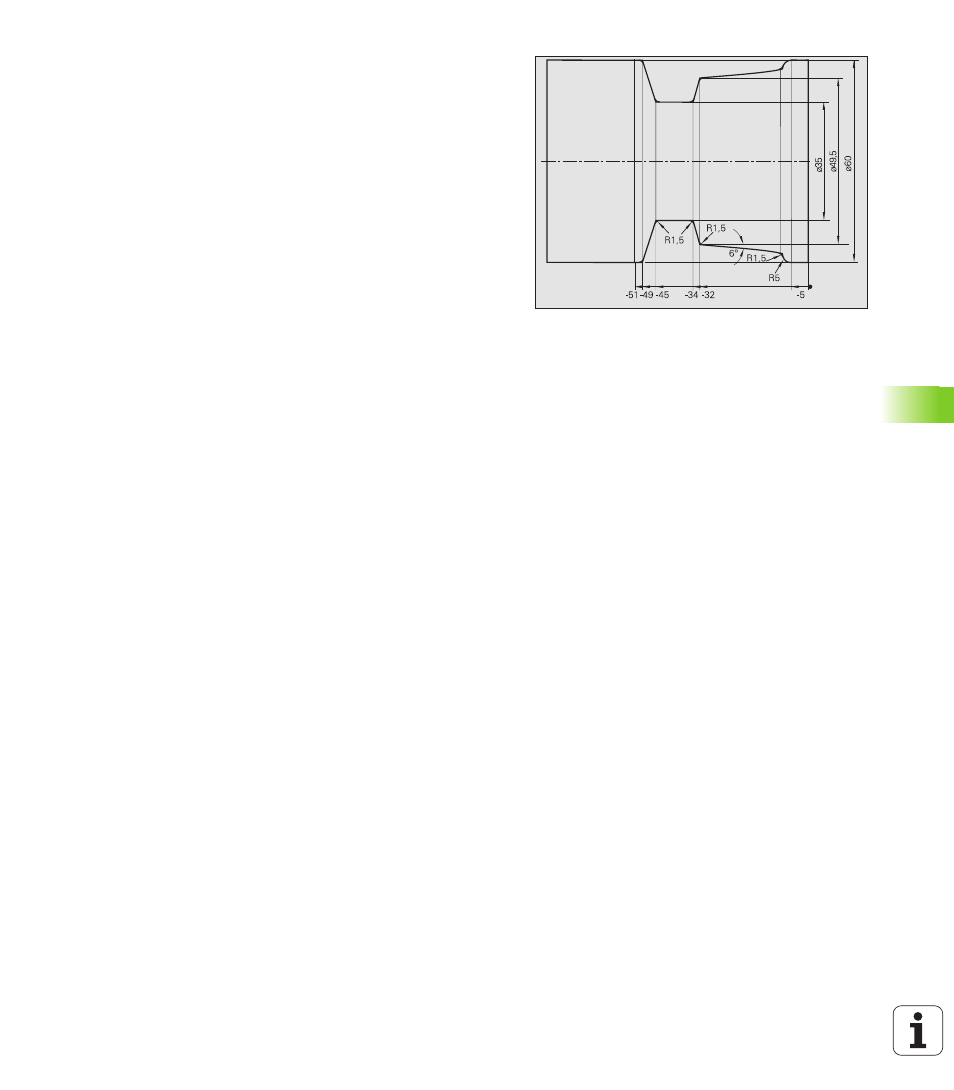

L'esempio illustra l'impiego del ciclo di troncatura ICP. Partendo dal
disegno quotato verranno presentate le fasi di lavoro per la
realizzazione del profilo ICP e per l'integrazione del profilo in cicli ICP.
Al termine della lavorazione sono disponibili la descrizione del profilo
ICP e il programma ciclo.
La lavorazione viene eseguita con "Profilo ICP radiale".
Utensile impiegato
„ Utensile per troncare:
„ Posizione T4
„ WO = 1 Orientamento utensile
„ R = 0,2 Raggio utensile
„ K = 5 Larghezza tagliente
Procedura
 Serrare il pezzo grezzo (diametro 60 mm, lunghezza 65 mm)
 Predisporre la macchina
– definire l'origine pezzo
– definire le quote utensile
 Passare su "Autoapprendimento"
 Definire i cicli di posizionamento per cambio utensile
 Richiamare il ciclo di troncatura ICP
 Creare il profilo ICP
 Integrare il profilo ICP nel ciclo di finitura della troncatura
