2.1 Lo schermo del
MANUALplus

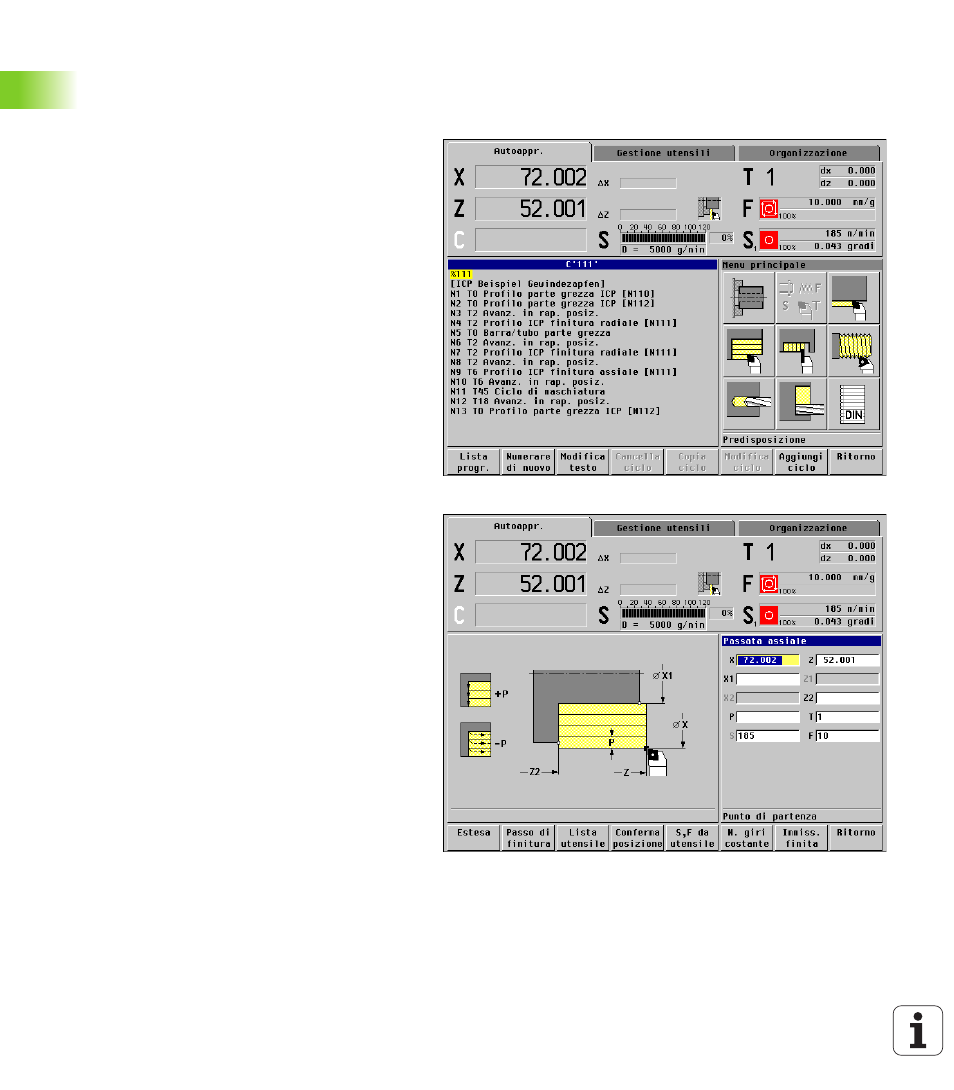

Il MANUALplus raggruppa le informazioni da
visualizzare e le rappresenta in cosiddette finestre.
Alcune finestre vengono visualizzate esclusivamente
in caso di necessità, ad esempio durante l'immissione
dei dati.
Oltre a queste finestre, sono presenti sullo schermo la
barra delle modalità operative e la barra dei
softkey. Le caselle della barra dei softkey
corrispondono ai softkey disposti sotto lo schermo.
Finestre utilizzate
„ Visualizzazione stato macchina
Visualizzazione delle posizioni, dei dati macchina,
dello stato della macchina ecc.
„ Finestra liste e programmi
Visualizzazione di liste programmi, utensili,
parametri ecc. Nella lista si "naviga" con i tasti
cursore per selezionare poi gli elementi della lista da
elaborare.
„ Finestra menu
Visualizzazione delle icone menu. Questa finestra è
visualizzata sullo schermo soltanto durante la fase di
selezione del menu.
„ Finestra di immissione
Per l'immissione di parametri di un ciclo, di un
elemento ICP, di un'istruzione DIN ecc. basta
inserire i dati, verificare quelli esistenti, cancellare o
modificare quelli che lo richiedono. Questa finestra
viene utilizzata anche per visualizzare dati.
„ Grafica di supporto
La grafica di supporto illustra i dati immessi
(parametri ciclo, dati utensile ecc.). Con il tasto Ring
si passa dalla grafica di supporto per la lavorazione
esterna a quella per la lavorazione interna e
viceversa.
„ Finestra di simulazione
La rappresentazione grafica delle parti del profilo e
la simulazione dei movimenti dell'utensile
consentono di verificare cicli, programmi ciclo e
programmi DIN.
„ Rappresentazione profilo ICP
Visualizzazione del profilo nel corso della
programmazione ICP.
„ Finestra di editing DIN
Visualizzazione del programma DIN nel corso della
programmazione DIN. Si sovrappone alla
"Visualizzazione stato macchina".
„ Finestra errori
Visualizzazione degli errori e degli allarmi
accumulati.
