HEIDENHAIN MANUALplus 4110 265
5.5 Elementi del pr
ofilo ICP di t
o
rn
it
ur
a

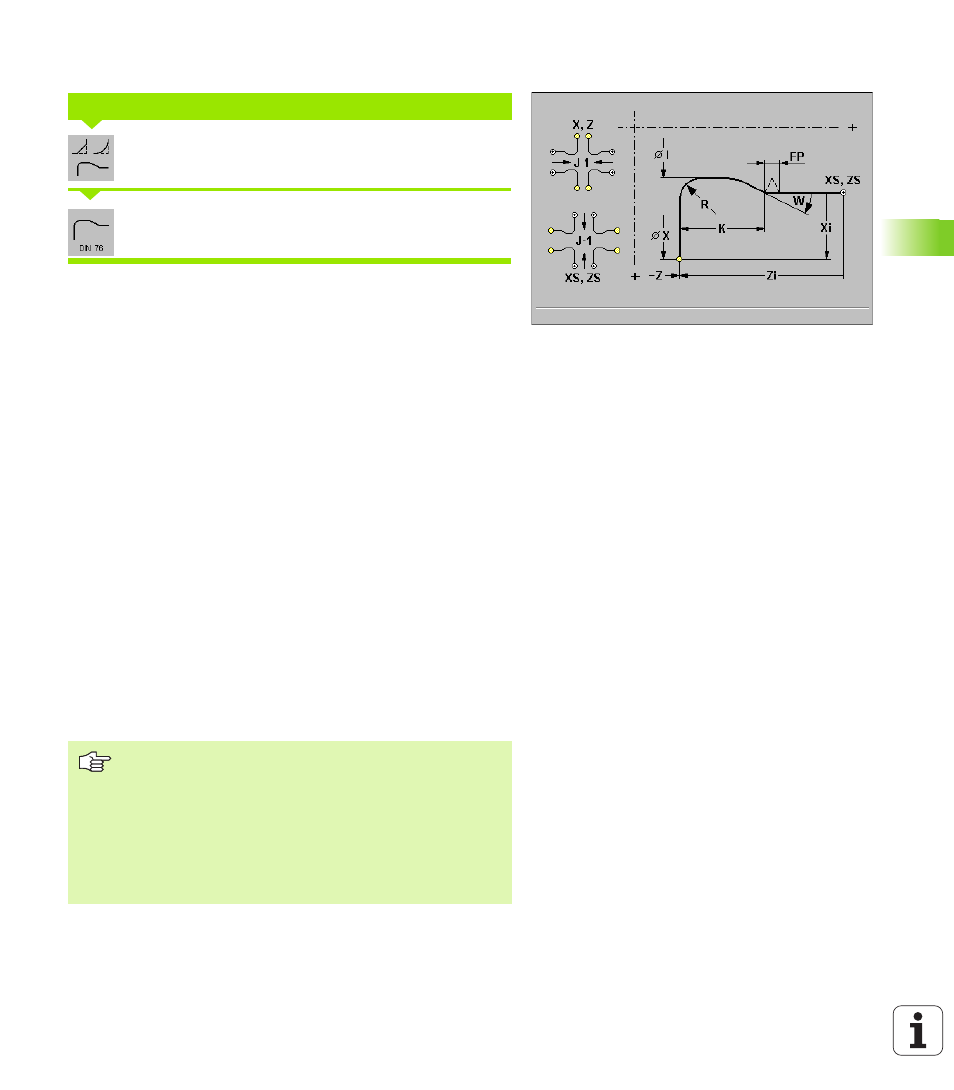

Scarichi profilo di tornitura
Selezionare Elementi sagomati
Selezionare Scarico filettato DIN 76
Per lo scarico filettato DIN 76 il diametro dell'elemento assiale
rappresenta il diametro del filetto (per filetti interni: il diametro del foro
centrale).
Parametri
 XS, ZS Punto di partenza in X/Z: punto iniziale scarico
 X, Z Punto di arrivo in X/Z: punto finale scarico
 FP Passo filetto – default: tabella standard
 I Diametro scarico – default: tabella standard
 K Lunghezza scarico – default: tabella standard
 W Angolo scarico – default: tabella standard
 R Raggio scarico – default: tabella standard
 J Posizione elemento – default: 1
„ J=1: lo scarico inizia con l'elemento assiale e termina con
l'elemento radiale
„ J=–1: lo scarico inizia con l'elemento radiale e termina con
l'elemento assiale
 F Avanzamento speciale
I parametri non indicati vengono determinati dal MANUALplus sulla
base della tabella standard (vedere “Parametri Scarico DIN 76"
pag. 527):
„ il "Passo filetto FP" sulla base del diametro ("Punto di partenza XS"),
„ i parametri I, K, W e R sulla base del "Passo filetto FP".
Scarico filettato DIN 76
„ Per filetti interni è necessario predefinire il parametro
"Passo filetto FP", in quanto il diametro dell'elemento
assiale non è il diametro del filetto. Se il MANUALplus
ricorre alla definizione del passo del filetto, deve essere
calcolato con il minimo scostamento.
„ Il parametro "Pos. elemento J" non può essere immesso
in caso di sovrapposizione e non può essere modificato
in caso di programmazione modifiche ICP. (Lo spigolo
del profilo è già definito in modo univoco).
