200 4 Programmazione di cicli
4
.7
C
ic
li
d
i fo
ra
tu
ra

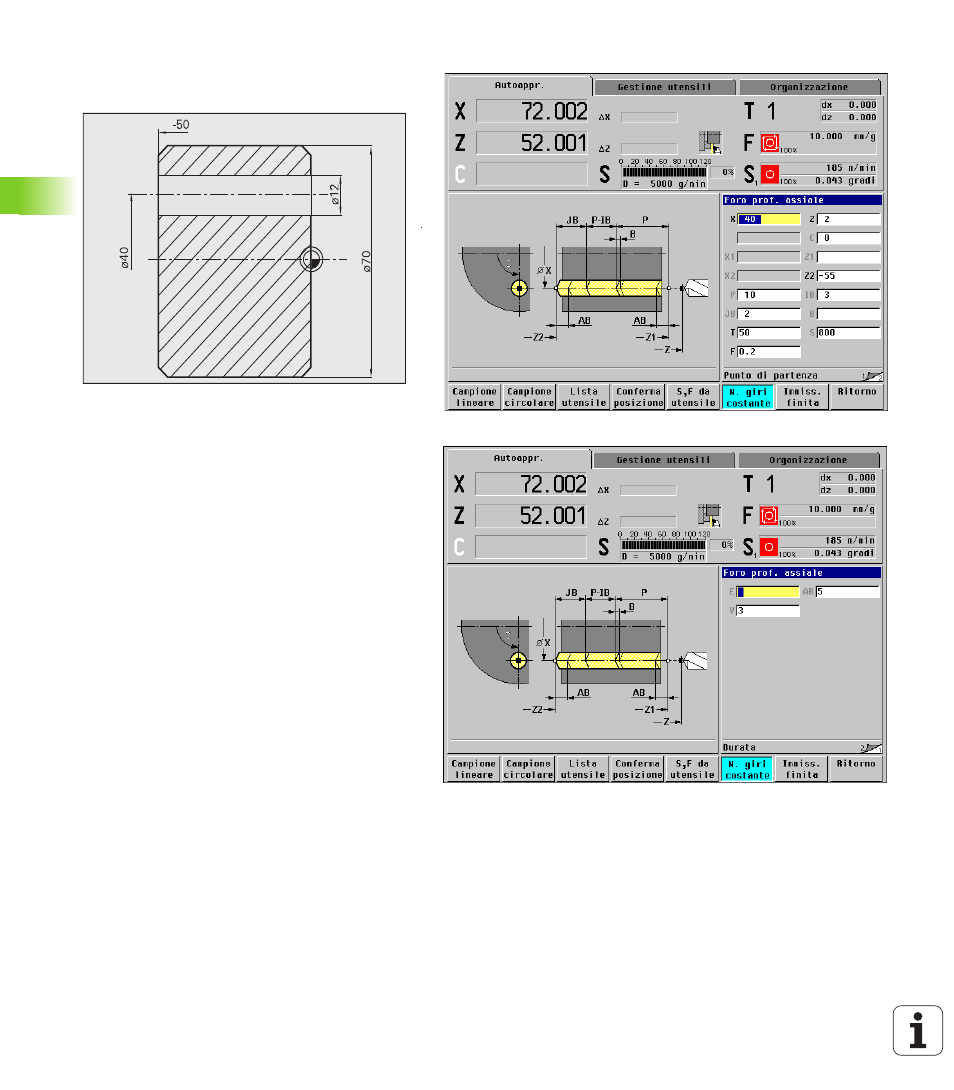

Foratura profonda
Sul pezzo viene eseguito un foro passate fuori centro
con il ciclo "Foratura profonda assiale". Questa
lavorazione presuppone un mandrino posizionabile e
utensili motorizzati.
„1. prof. forat. P" e "Valore di riduz. prof. for. IB"
definiscono i singoli passi di foratura e la "Prof. min. di
foratura JB" limita la riduzione.
Siccome la "Lunghezza ritorno B" non è specificata, il
ciclo ritira la punta sul punto di partenza dove sosta
brevemente e quindi l'avanza alla distanza di sicurezza
per il successivo passo di foratura.
Siccome questo esempio descrive un foro passante, il
"Punto finale foro Z2" viene definito in modo tale che
la punta fori completamente il materiale.
"AB" e "V" definiscono una riduzione avanzamento per
foratura e foratura passante.
Dati utensile
„ WO = 8 – Orientamento utensile
„ I = 12 – Diametro foro
„ B = 118 – Angolo dell'inserto
„ H = 1 – Utensile motorizzato
