9 Esempi
9.2 Esempio ICP "Filet
tat
ur
a cilindr
ica"

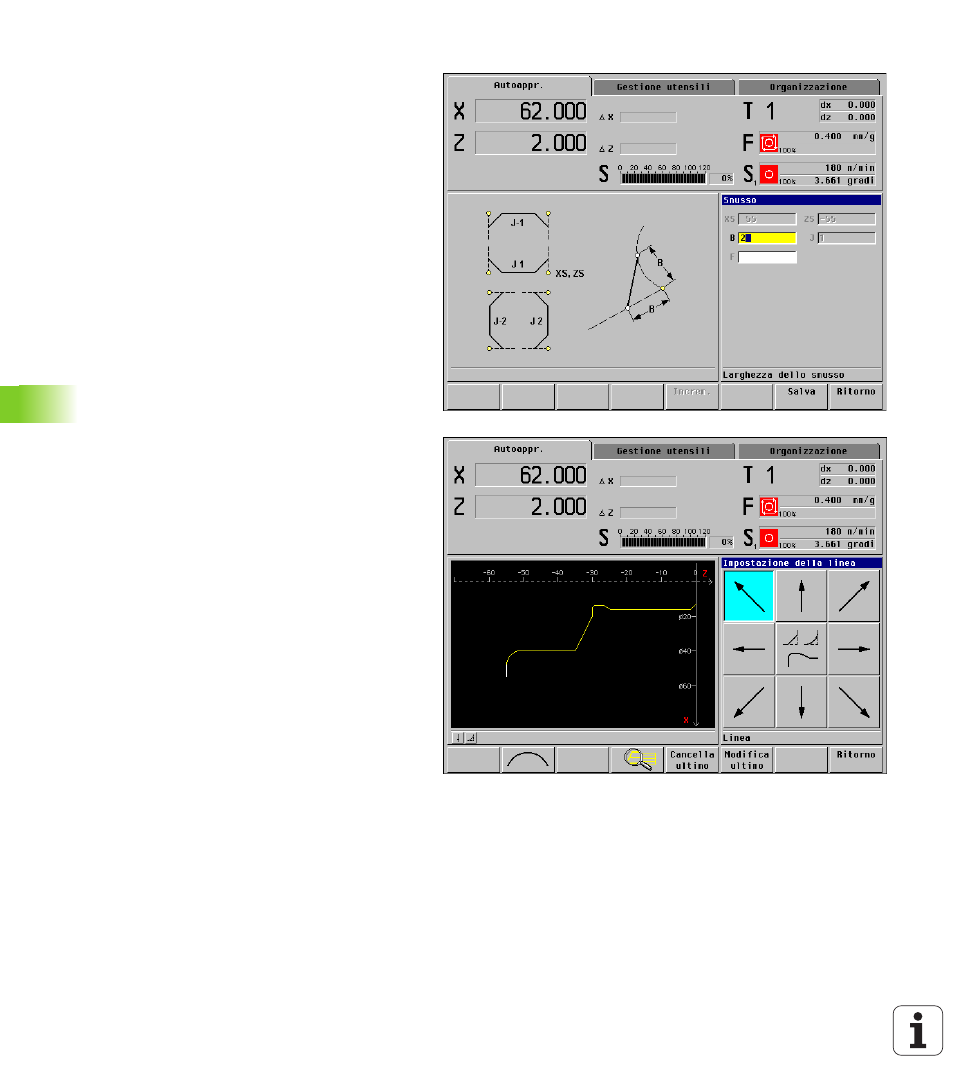

Elemento del profilo 7
L'adiacente elemento del profilo è uno smusso. La
"Largh. smusso B" è impostata.
All'immissione dello smusso non è ancora noto
l'elemento terminale. Lo smusso e il precedente
elemento lineare sono da considerarsi "elementi
indefiniti". Il MANUALplus posiziona le icone sotto la
finestra di grafica e rappresenta graficamente la
precedente linea orizzontale nel colore specifico degli
elementi indefiniti (grigio).
